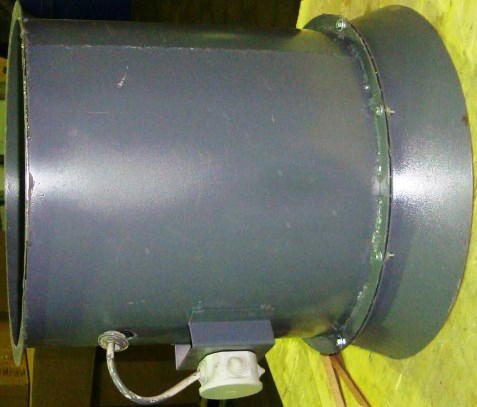

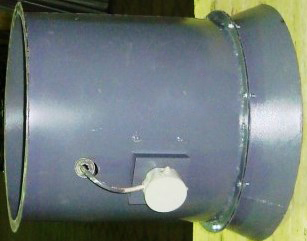

Вентилятор ОСА 300

Общие сведения

Системы общеобменной приточно-вытяжной вентиляции и воздушного отопления.

Системы противодымной вентиляции.

Санитарно-технические и производственные установки.

Вентиляторы изготавливают шести типоразмеров: 4; 4,5; 5; 5,6; 6,3; 7,1. ТУ 4861-158-40149153-2010

Выпускают вентиляторы следующих исполнений:

• общепромышленные (Н);

Конструкция

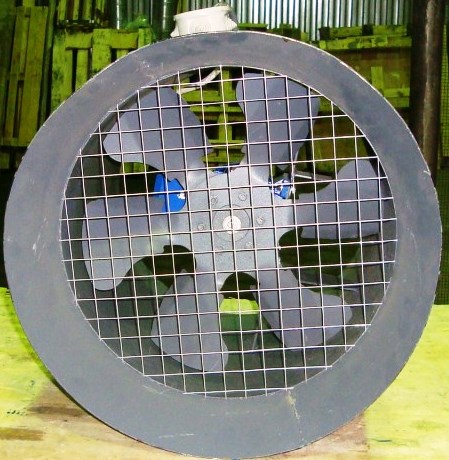

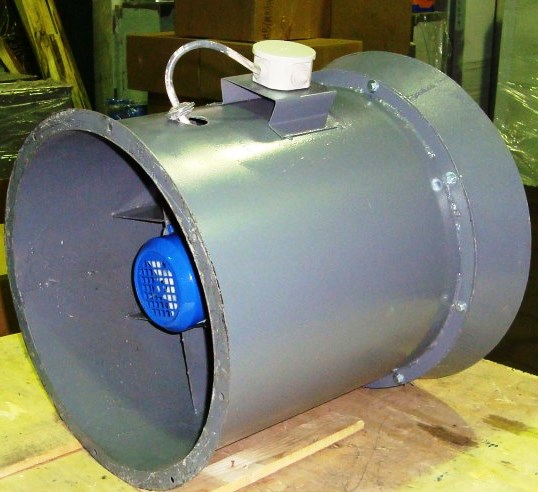

Вентиляторы серии ОСА 300 состоят из сборного рабочего колеса, корпуса и асинхронного двигателя, размещенного в корпусе на стойке. Лопатки выполнены профильными, литыми из алюминиевого сплава и могут устанавливаться на втулке под любым углом в диапазоне от 52 до 72 градусов. Возможна установка лопаток на втулке большего диаметра. Благодаря такой конструкции колеса вентилятор может выбираться с высоким КПД на заданные параметры практически без запаса. Жесткий корпус вентилятора с отбортованными фланцами (модификация «А»), изготовленный из углеродистой стали, обеспечивает одинаковый по периметру колеса минимальный радиальный зазор между лопатками колеса и корпусом. При отсутствии сети на входе необходимо использовать вентилятор модификации «Б» (с входным коллектором). Вентилятор выполнен левого вращения: колесо вращается против часовой стрелки, если смотреть со стороны всасывания. Все элементы вентилятора имеют защитно-декоративное лакокрасочное покрытие. Вентиляторы имеют два типа крепления корпуса: фланцевое (01) и на стойке (02).

Эксплуатация

Вентиляторы должны устанавливаться вне обслуживаемого помещения и за пределом зоны постоянного пребывания людей. Они предназначены для эксплуатации в условиях умеренного (У), умеренного и холодного (УХЛ) и тропического (Т) климата 2-ой категории размещения по ГОСТ 15150-69.

Условия эксплуатации:

• температура окружающей среды
  - от минус 45 до +40°С для умеренного, умеренного и холодного климата,
  - от минус 10 до +50°С для тропического климата;
• среднее значение виброскорости внешних источников вибрации в местах установки вентилятора не более 2 мм/с;
• перемещаемая среда в обычных условиях не должна содержать липких веществ, волокнистых материалов, паров или пыли, иметь агрессивность по отношению к углеродистым сталям выше агрессивности воздуха и содержать пыль и другие твердые примеси в концентрации более 100мг/м3 .
