Прямоструйные воздухораспределители ВСП
Общие сведения
Воздухораспределители ВСП предназначены для подачи воздуха системами вентиляции, воздушного отопления и кондиционирования воздуха в производственные и вспомогательные помещения, не загроможденные оборудованием, а также для душирования группы рабочих мест.Эти воздухораспределители рекомендуется применять для сосредоточенной подачи воздуха компактными прямоточными струями выше рабочей зоны, когда рабочая зона омывается обратным потоком.

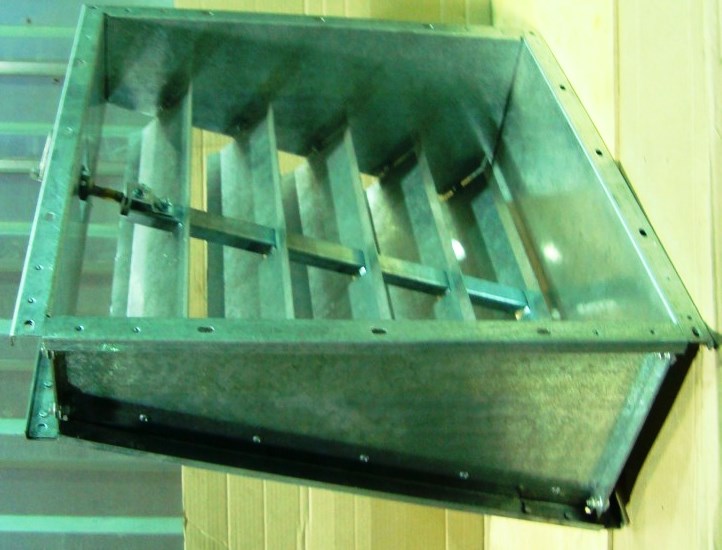

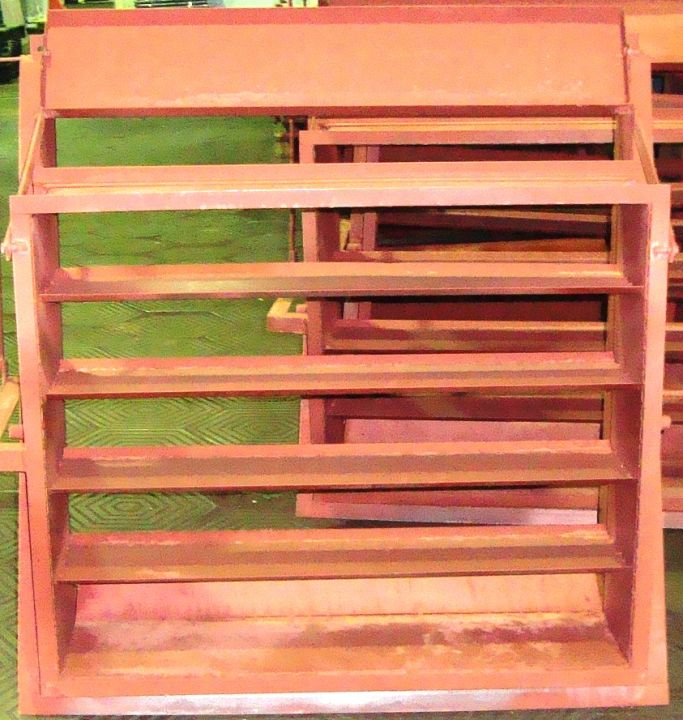

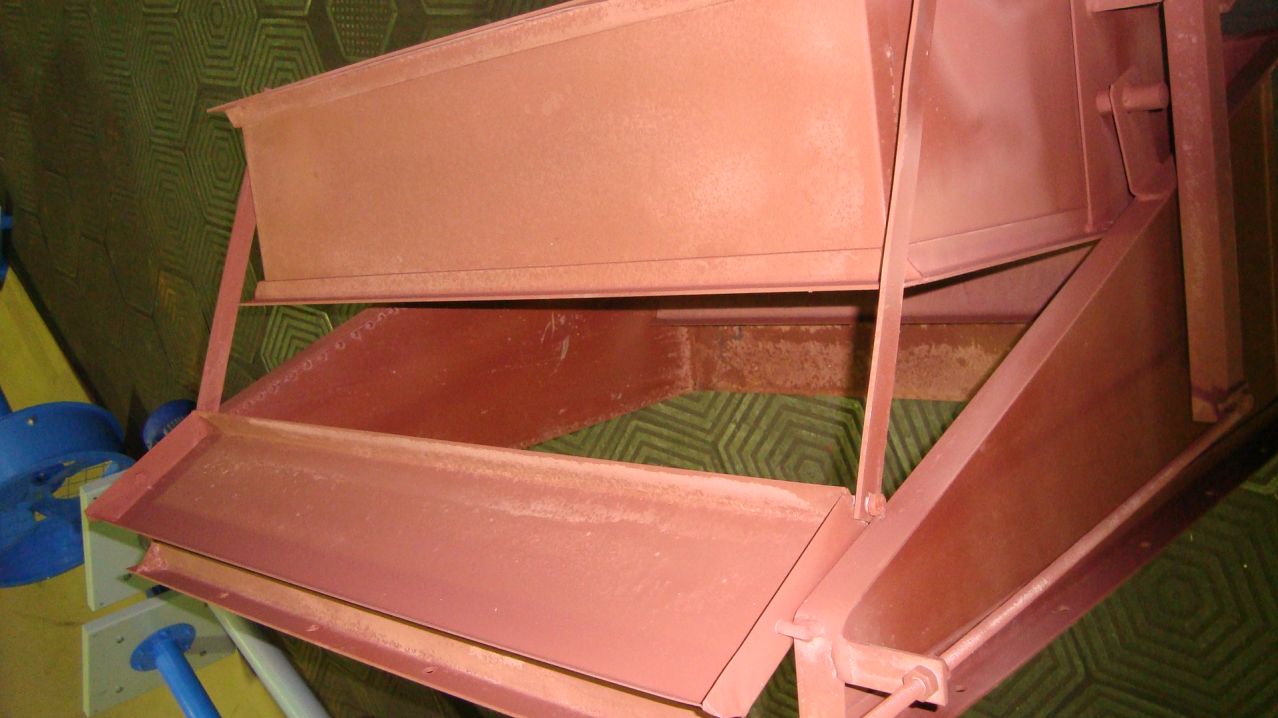

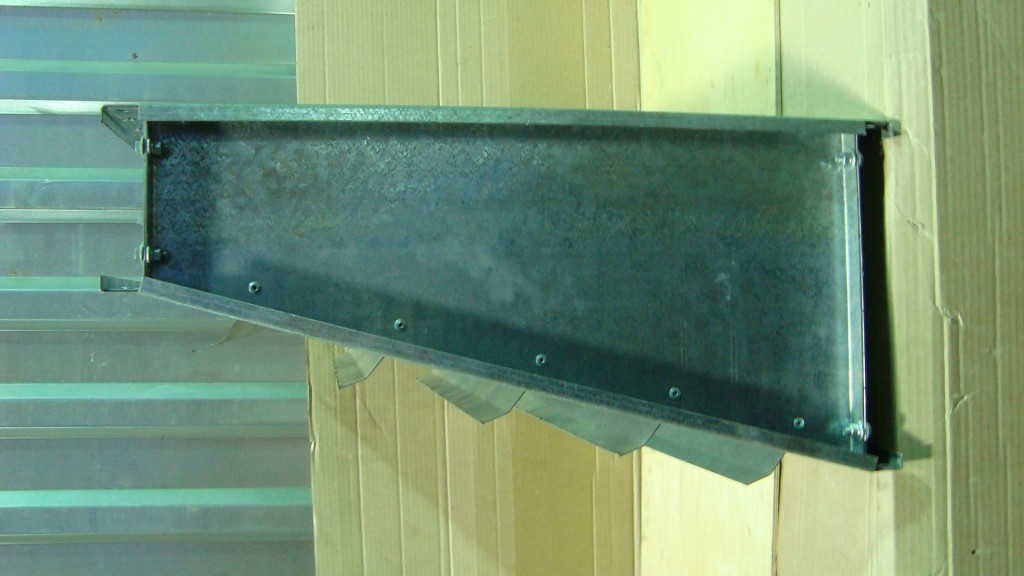

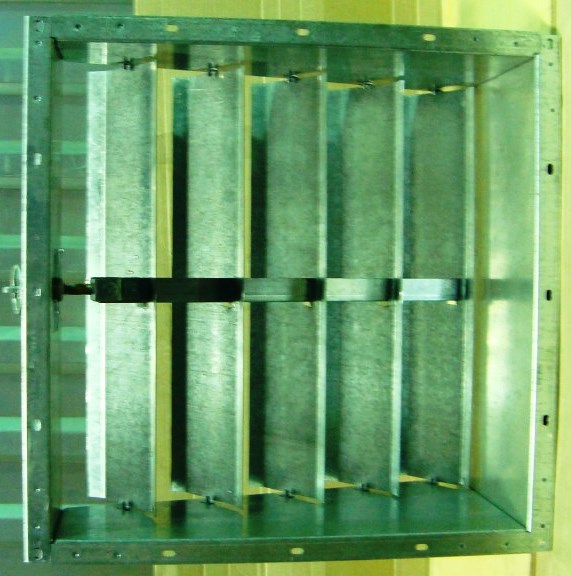

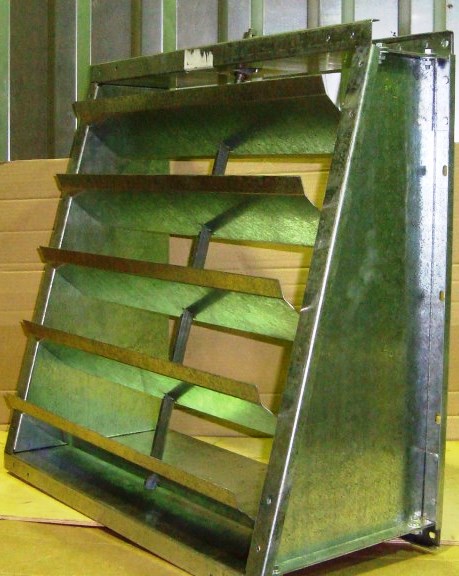

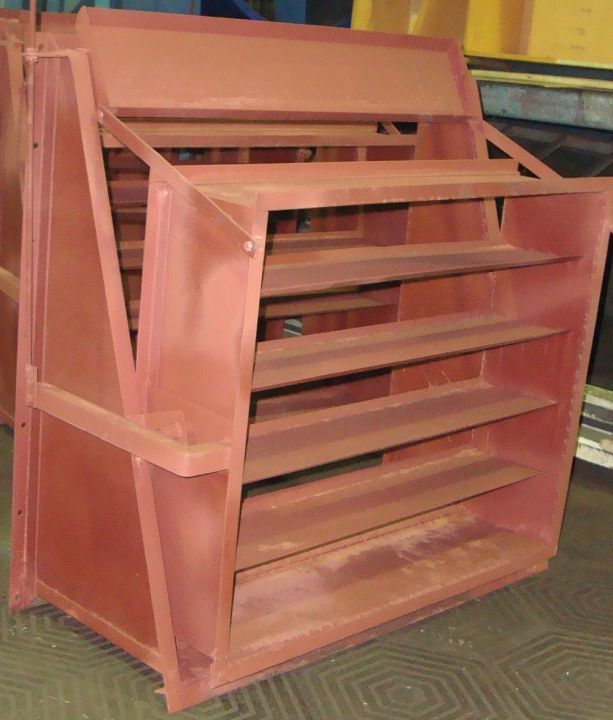

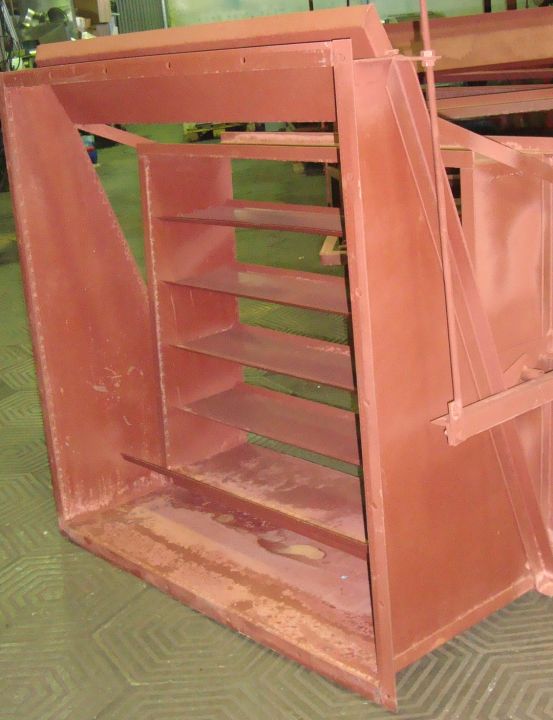

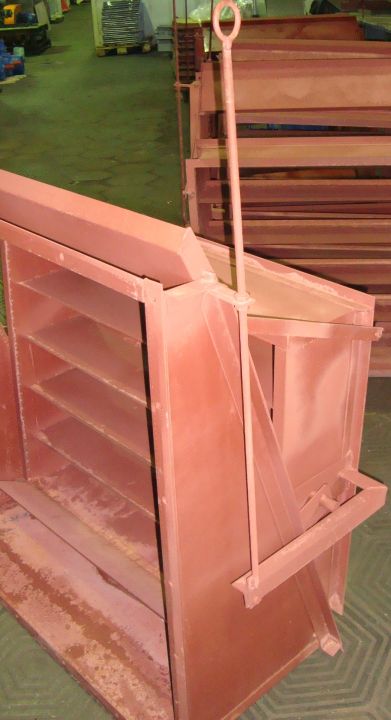

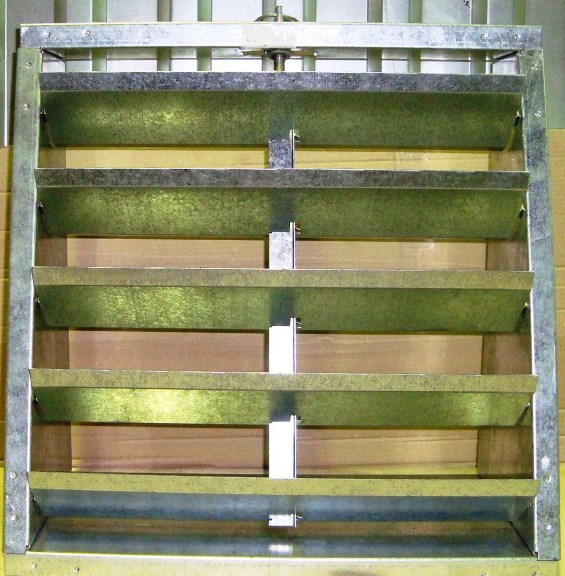

Воздухораспределитель состоит из неподвижного патрубка прямоугольного сечения с фланцем для присоединения к воздуховоду, поворотного патрубка, имеющего горизонтальные и вертикальные полки и заслонки.
Патрубок благодаря шарниру, находящемуся в центре тяжести поворотной части, имеет возможность поворачиваться вверх и вниз от горизонтали на угол 10° и 35° соответственно.
Условия эксплуатации:
Воздухораспределители ВСП предназначены для эксплуатации в климатическом исполнении УХЛЗ ГОСТ 15150-69
Данные цены действительны для заказа, общей суммой не менее 100 000 руб с НДС

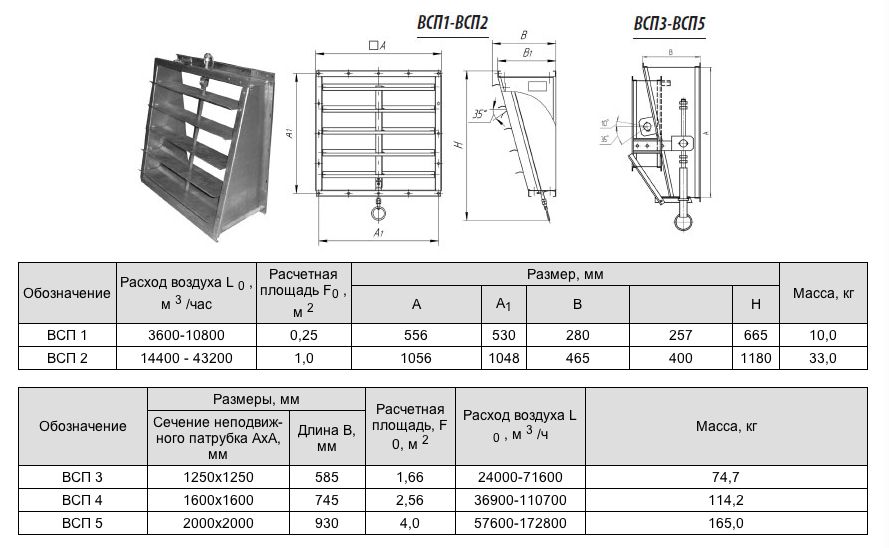

| Наименование | Расход воздуха, м3/ч | Коэффициент местного сопротивления | Расчётная площадь (на входе воздуха), м | Масса, кг | Цена, руб. |
|---|---|---|---|---|---|
| ВСП1 | 3600-10800 | 1,25 | 0,25 | 11 | 5 296.00 |
| ВСП2 | 14400-43200 | 1,25 | 1 | 46,1 | 11 297.00 |
| ВСП3 | 24000-71600 | 1,25 | 1,66 | 74,7 | 15 197.00 |
| ВСП4 | 36900-110700 | 1,25 | 2,56 | 114,2 | 23 738.00 |
| ВСП5 | 57600-172800 | 1,25 | 4 | 165 | 36 621.00 |
