Клапан обратный универсальный КЛАРА прямоугольный

Общие сведения

Стандартный универсальный обратный клапан КЛАРА предназначен для автоматического перекрытия сечения воздуховода с целью исключения свободного перетекания воздуха в вентиляционных системах при неработающем вентиляторе. Клапаны КЛАРА являются клапанами гравитационного действия: створка таких клапанов открывается под действием потока воздуха (скорость воздуха в сечении на горизонтальных участках должна быть не менее 6м/с, на вертикальных – не менее 4м/с) и автоматически возвращается в исходное закрытое положение при прекращении подачи воздуха.

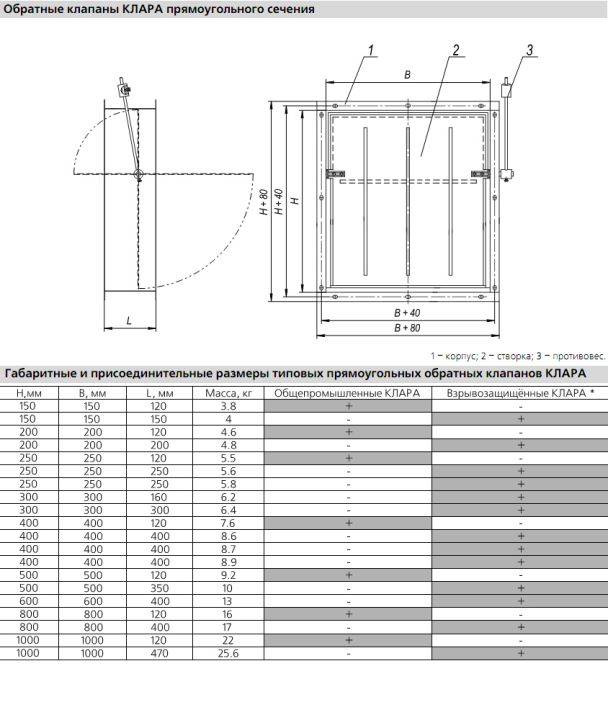

Размеры

Максимальный возможный размер односекционного клапана прямоугольного сечения: высота 1250 мм, ширина 1250 мм. Ряд присоединительных и габаритных размеров обратных клапанов ограничен стандартными представленными в таблице.

Конструкция

Обратные клапаны КЛАРА прямоугольные состоят – из четырех-стеночного коробчатого корпуса и простых листовых створок выполненных из оцинкованной стали; Основным отличием от других равнозначных типопредставителей у обратных клапанов КЛАРА является усиленный корпус, позволяющий выдерживать кратковременные силовые нагрузки и дополнительно защищенный от возможных перекосов при их монтаже. На боковой поверхности обратных клапанов имеется настраиваемый противовес для обеспечения возможности регулировки обратного клапана при монтаже в зависимости от плоскости установки, что позволяет таким клапанам сохранять работоспособность вне зависимости от пространственной ориентации (кроме клапанов предназначенных к использованию совместно с крышными вентиляторами – КЛАРА-КРОС, у которых противовес размещается во внутренней полости непосредственно на лопатке).
