Веерные воздухораспределители ВПМ

Общие сведения

Воздухораспределители панельные веерные ВПМ, ВПМР предназначены для подачи воздуха системами вентиляции, воздушного отопления и кондиционирования воздуха в верхнюю зону, а также непосредственно в рабочую зону помещений различного назначения (производственные, общественные).

Виды:

• ВПМ - воздухораспределители с боковым подводом
• ВПМ-С - воздухораспределители с торцевым подводом
• ВПМР - воздухораспределители с боковым подводом и регулятором расхода воздуха
• ВПМР-С - воздухораспределители с торцевым подводом и регулятором расхода воздуха

Конструкция

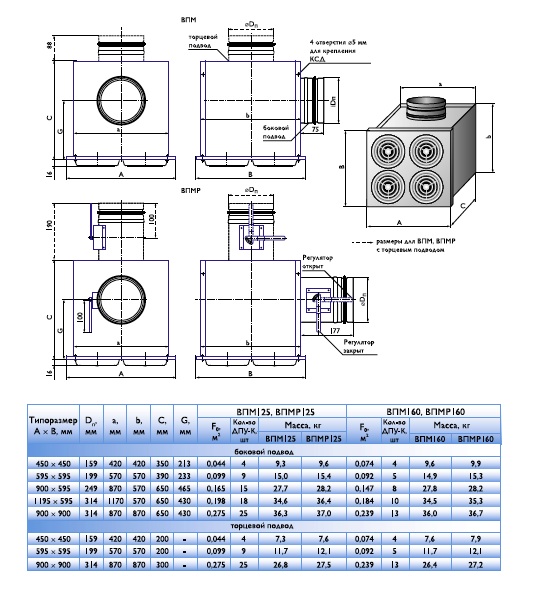

Конструктивно изделие состоит из металлической панели с отверстиями, в которой закреплены диффузоры, и камеры статического давления (КСД). Минимальный размер панели 450 x 450 мм, максимальный – 900 x 900 мм.

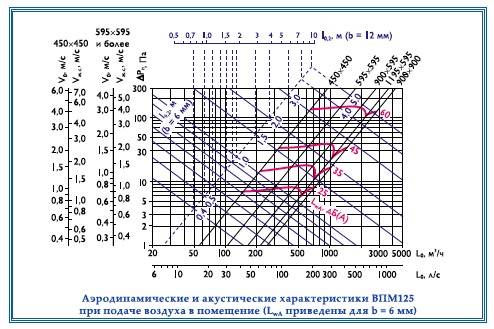

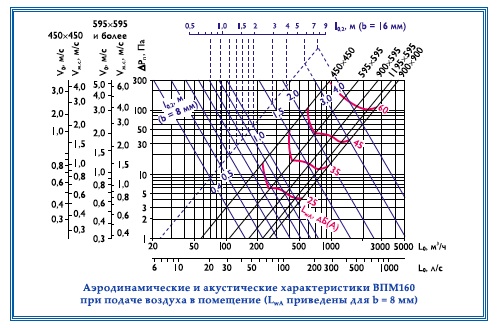

Конструкция позволяет производить индивидуальное регулирование направления потока и аэродинамических характеристик путем перемещения веерных вставок диффузоров.

При этом перемещение вставок изменяет форму приточного потока от веерного до конического, что позволяет производить посезонное регулирование системы в целом.

Для улучшения акустических характеристик возможно изготовление КСД со слоем теплозвукопоглощающего материала (без изменения габаритных размеров). При этом акустические характеристики улучшаются на 6 дБ, сокращается потеря тепла (холода) приточного воздуха и предотвращает образование конденсата на поверхности КСД при температуре воздуха ниже точки росы.

Монтаж

Монтаж воздухораспределителя – потолочный, пристенный или приколонный. При размещении изделия в подшивном потолке видимой является только собственно панель с диффузорами, а КСД находится за подшивным потолком.

Крепление ВПМ125, ВПМР125, ВПМ160, ВПМР160 к строительным кострукциям производится с помощью металлических тросов, пропущенных через отверстия в отогнутых полках камеры или с помощью резьбовых штанг (шпилек) и угловых кронштейнов. Крепежные элементы в комплект поставки не входят. Герметичность соединения входного патрубка КСД с воздуховодом обеспечивается резиновым уплотнением.

Подшивной потолок устанавливается после крепления ВПМ, ВПМР.

Воздухораспределители ВПМ, ВПМР изготавливаются с боковым (по стороне А) или торцевым подводом воздуха. Панели ВПМР дополнительно оснащаются регулирующим устройством, которое устанавливается в подводящий патрубок воздухораспределителя.

Окраска

Лицевая панель окрашивается методом порошкового напыления в белый цвет (RAL 9016). По заказу возможна окраска в другие цвета по каталогу RAL, а также окраска КСД. Диффузоры - белые пластмассовые, в другие цвета не окрашиваются.
