Воздушные завесы AeroBlast

Воздушные завесы AeroBlast целесообразно использовать для защиты воротных проемов, т.е. там, где требуется большая воздухопроизводительность, а высокие потолки, позволяют использовать вентагрегаты, вынесенные за пределы короба. Завесы могут устанавливаться горизонтально или вертикально. При горизонтальной установке воздушная завеса крепится над проемом и создает поток воздуха, направленный вертикально сверху вниз по всей ширине проема. При вертикальном положении завеса устанавливается с одной или с двух сторон проема, а поток воздуха направлен по горизонтали. Для проемов с площадью до 10…12 м2 достаточно установить одну вертикальную завесу, в случае больших площадей необходимы завесы с двух сторон проема.

Конструкция

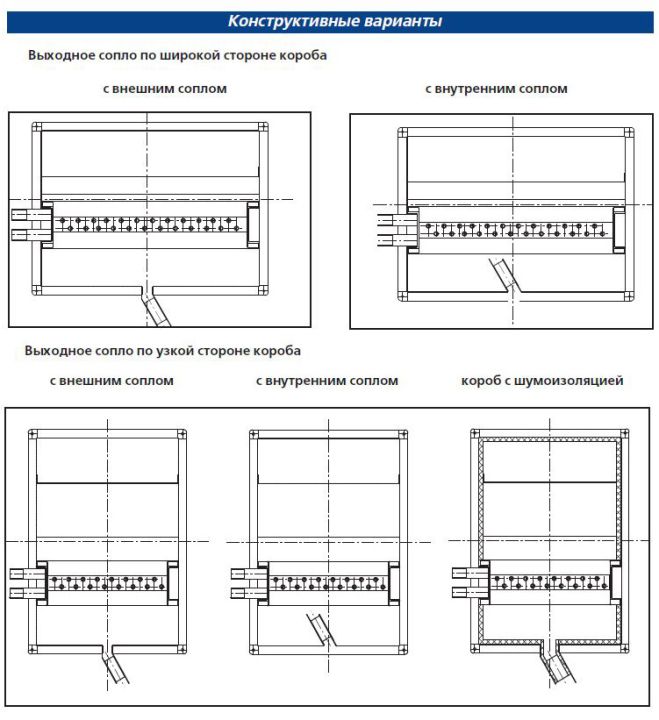

Воздушная канальная завеса представляет собой короб прямоугольного сечения из оцинкованной стального листа, окрашенного специальной водостойкой порошковой краской, на одном конце которого установлен радиальный вентилятор двухстороннего всасывания, нагнетающий воздух в канал, образуемый коробом. В плоскость защищаемого проема воздушная струя направляется через сопло- прорезь щелевого типа в корпусе завесы. В зависимости от расположения относительно входного проема выбираются завесы с внешним или внутренним соплом.

Конструктивный вариант с нагревом воздуха предусматривает в составе завесы медно-алюминиевый пластинчатый теплообменник типа ВНВ.243, расположенный поперек или вдоль воздушного канала, что определяется оптимальным сочетанием габаритов и воздухопроизводительности завесы. По желанию заказчика возможно нанесение на внутренние поверхности короба шумопоглощяющего материала. Канальные завесы выпускаются в правой и левой модификации, что позволяет установить ее с любой стороны проема.

Рекомендации по подбору

При отсутствии расчета параметров завес для данного проема можно руководствоваться следующими соображениями:

• исходя из размеров проема и способа установки завес(ы), определяют требуемую высоту завесы;
• по кривым (см. графики), соответствующим заданной высоте завесы, находят коэффициенты эффективности для ширины (высоты) проема, перекрываемой воздушной струей;
• окончательный выбор типа завес(ы), а для вертикально устанавливаемых завес и их размещение (одно- или двухстороннее), производят в зависимости отжелаемой эффективности действия завесы, характеризуемой значением коэффициента эффективности (Кэфф):

Кэфф = 0,2...0,6 - завеса смешивающего типа, т. е. частично пропускающая наружный воздух; Кэфф = 0,61...1,0 - завеса шиберного типа, т.е. полностью отсекающая наружный воздух.

Температура воздуха на выходе определяется параметрами теплообменников, приведенных выше. При необходимости возможна корректировка этих параметров без изменения габаритов теплообменников и, соответственно, завес.

Установка и обслуживание завес

Для горизонтальной установки следует использовать кронштейны, соответствующие ее массе и габаритам. Если ширина проема превышает длину завесы, устанавливают две завесы, соединяя их между собой специальными крепежными элементами.

При вертикальной установке завеса устанавливается на опорную металлическую плиту, поставляемую вместе с завесой. При высоте завесы, превышающей 3 м, необходимо обеспечить дополнительное ее крепление к потолку, стенам или к другим элементам строительной конструкции.

Подвод (отвод) воды к теплообменнику осуществляется по металлическим трубам с ДУ = 32 мм.

В процессе эксплуатации завесы следует не реже одного раза в год очищать рабочую поверхность теплообменника. Для очистки можно использовать промышленный пылесос, сжатый воздух или теплую воду.

При эксплуатации вентагрегата в составе завесы следует контролировать отсутствие посторонних шумов и нормальную работу ременной передачи. При наличии трещин или пересыхании необходимо производить замену клиновидного ремня.
