Перфорированные воздухораспределительные панели 1СПП, 1СППР

Общие сведения

Панельные перфорированные воздухораспределители предназначены для распределения воздушных потоков в системах приточной вентиляции и кондиционирования воздуха.

Воздухораспределители 1СПП, 1СППР, 1СПП-М, 1СППР-М имеют перфорованную панель прямоугольной формы и выпускаются трех типоразмеров: 300 x 300 мм, 450 x 450 мм, 595 x 595 мм.

Крепление 1СПП, 1СППР, к строительным конструкциям производится с помощью металлических тросов, пропущенных через отверстия в отогнутых полках камера или с помощью резьбовых штанг (шпилек) и угловых кронштейнов.

Крепежные элементы в комплект поставки не входят.

Герметичность соединения входного патрубка КСД с воздуховодом обеспечивается резиновым уплотнением. Подшивной потолок устанавливается после крепления 1СПП, 1СПП-М, 1СППР, 1СППР-М.

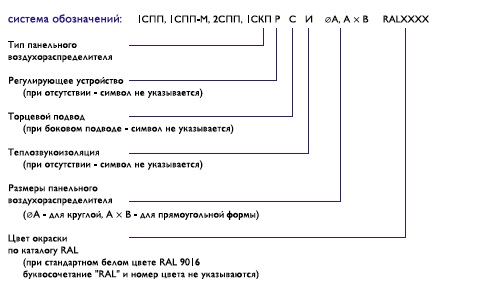

Виды:

• 1СПП - воздухораспределители с боковым подводом
• 1СПП-С - воздухораспределители с торцевым подводом
• 1СППР - воздухораспределители с боковым подводом и регулятором расхода воздуха
• 1СППР-С - воздухораспределители с торцевым подводом и регулятором расхода воздуха

Область применения

Производственные, административные и общественные помещения высотой от 2,5 до 5 м. В изделиях 1СПП, 1СПП-М предусматривается распределение приточного воздуха вертикальными потоками.

Состав

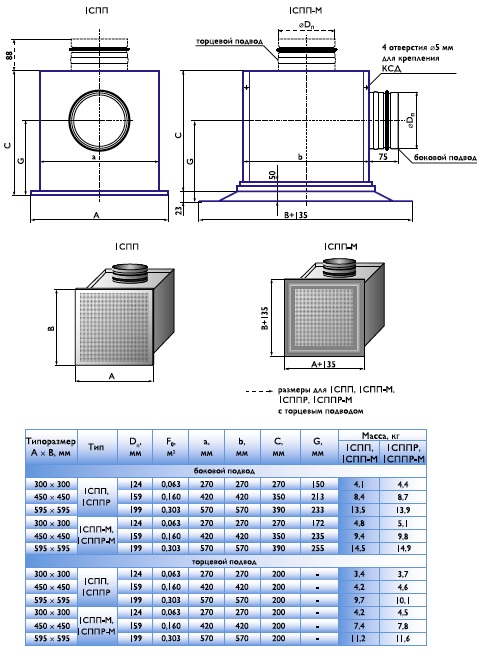

Перфорированный воздухораспределитель состоит из стальной перфорированной панели и камеры статического давления (КСД). Камера статического давления предназначена для обеспечения равномерного истечения воздуха из перфорированной панели и удобства монтажа.

При размещении изделия в подшивном потолке видимой является только собственно панель, а КСД находится за подшивным потолком.

КСД изготовливается с боковым или торцевым подводом воздуха.

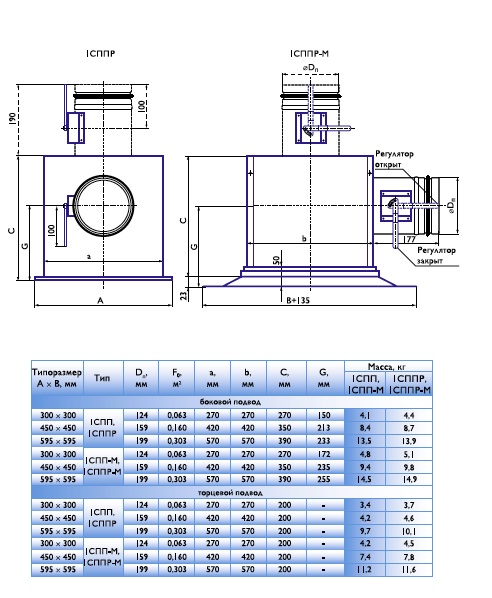

Для регулирования расхода воздуха 1СППР, 1 СППР-М оснащены регулирующим устройством, которое устанавливается во входном патрубке КСД.

Для улучшения акустических характеристик камеры статического давления изнутри могут покрываться слоем тепло-звукопоглощающего материала. При этом габаритные размеры камеры статического давления не изменяются, а акустические характеристики улучшаются на 6 дБ, сокращается потеря тепла (холода) приточного воздуха и предотвращает образование конденсата на поверхности КСД при температуре воздуха ниже точки росы.

Окраска

Окраска производится методом порошкового напыления. Стандартный цвет – белый RAL 9016.

В прямоугольных изделиях 1СПП окрашивается только перфорированная панель. При заказе возможен другой цвет по каталогу RAL, а также окраска прямоугольных КСД.
