Турбулизирующие воздухораспределители 1ВПТ, 1ВПТР

Общие сведения

Воздухораспределители панельные турбулизирующие 1ВПТ, 1ВПТР предназначены для распределения воздушных потоков в системах приточной вентиляции и кондиционирования воздуха.

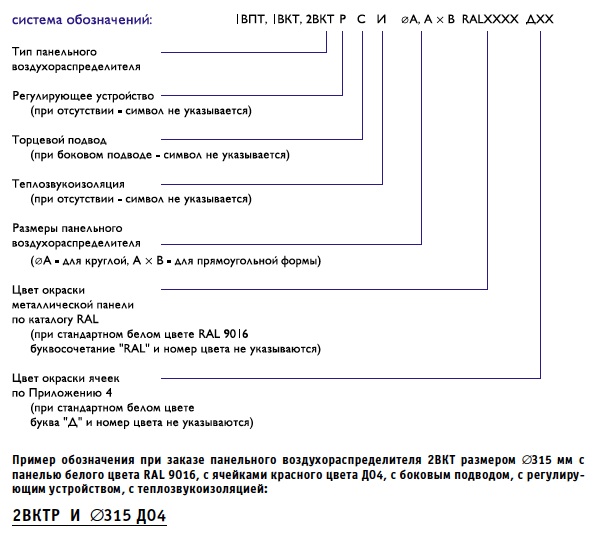

Виды:

• 1ВПТ - воздухораспределители с боковым подводом
• 1ВПТ-С - воздухораспределители с торцевым подводом
• 1ВПТР - воздухораспределители с боковым подводом и регулятором расхода воздуха
• 1ВПТР-С - воздухораспределители с торцевым подводом и регулятором расхода воздуха

Область применения

Производственные, административные и общественные помещения. Подача приточного воздуха при использовании турбулизирующих воздухораспределителей возможна в верхнюю зону, а также непосредственно в обслуживаемую зону помещений коническими, веерными, неполными веерными и закрученными струями.

Конструкция

Турбулизирующий воздухораспределитель состоит из металлической панели с отверстиями, в которой размещены поворотные пластмассовые ячейки, и камеры статического давления (КСД). Воздухораспределители изготавливаются с боковым (для прямоугольных воздухораспределителей - по стороне А) или торцевым подводом.

Для улучшения акустических характеристик возможно изготовление КСД со слоем теплозвукопоглощающего материала (без изменения габаритных размеров). При этом акустические характеристики улучшаются на 6 дБ.

Для регулирования расхода воздуха изделия 1ВПТР оснащены регулирующим устройством, которое устанавливается во входном патрубке КСД.

Конструкция воздухораздающей панели позволяет производить регулирование направления приточного потока и его аэродинамических характеристик путем поворота пластмассовых ячеек, не изменяя при этом объем воздуха, перепад давления и уровень шума.

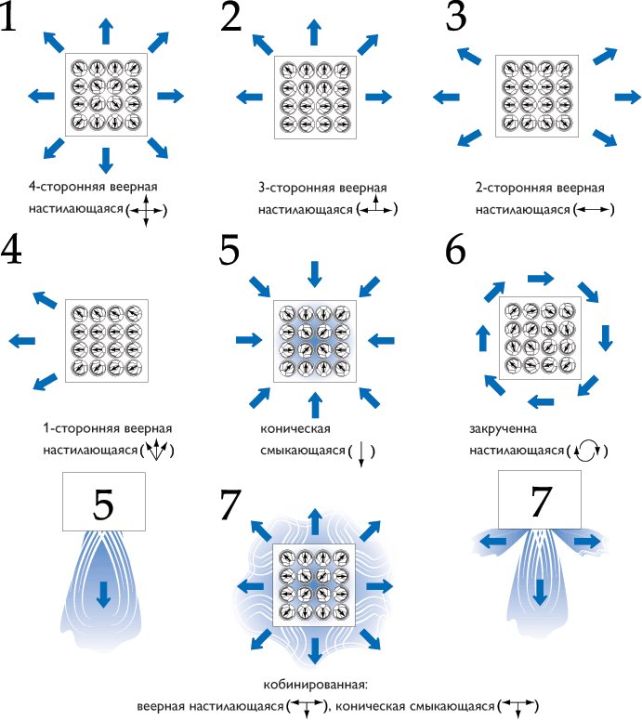

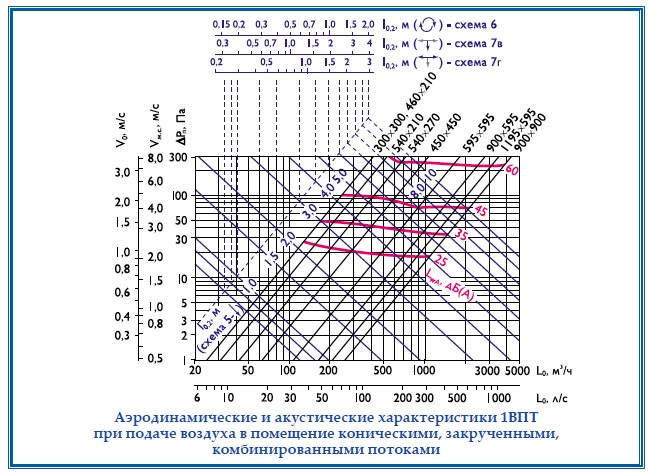

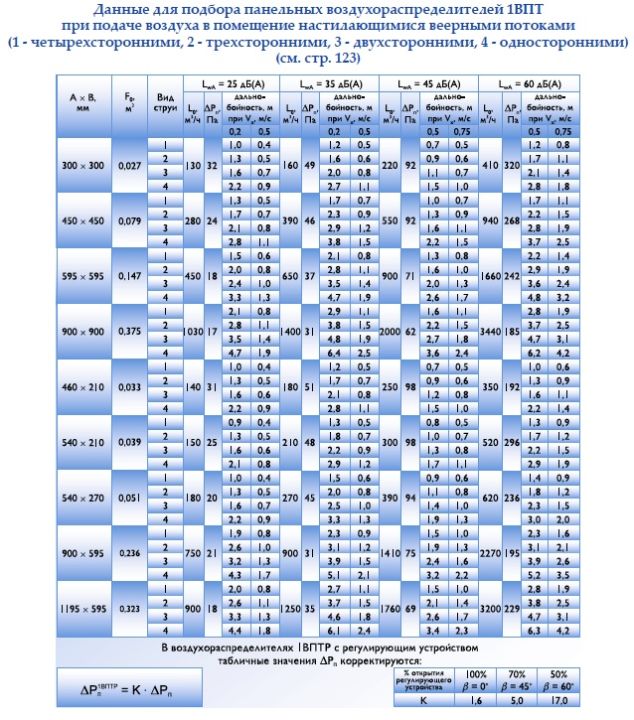

Индивидуальный поворот ячеек в плоскости панели создает большое количество вариантов приточных потоков от одностороннего до веерного горизонтального и закрученного вертикального.

Крепление 1ВПТ, 1ВПТР к строительным кострукциям производится с помощью металлических тросов, пропущенных через отверстия в отогнутых полках камеры или с помощью резьбовых штанг (шпилек) и угловых кронштейнов. Крепежные элементы в комплект поставки не входят.

Герметичность соединения входного патрубка КСД с воздуховодом обеспечивается резиновым уплотнением. Подшивной потолок устанавливается после крепления 1ВПТ, 1ВПТР.

Монтаж

Монтаж воздухораспределителей – потолочный или пристенный (приколонный). При размещении изделия в подшивном потолке видимой является только собственно панель с ячейками, а КСД находится за подшивным потолком.

Окраска

Передняя панель окрашивается методом порошкового напыления в белый цвет (RAL 9016). По заказу возможна окраска панели в другие цвета по каталогу RAL, а также окраска прямоугольных КСД. Поворотные белые пластмассовые ячейки в другие цвета не окрашиваются.
