Воздухораспределители сопловые прямоугольные 2ВПС, 2ВПСР

Общие сведения

Воздухораспределители панельные сопловые 2ВПC, 2ВПCР предназначены для подачи воздуха системами вентиляции и кондиционирования воздуха дальнобойными компактными струями – горизонтальными, вертикальными и наклонными – из верхней зоны помещений. 2ВПC, 2ВПCР применяются в помещениях, где требуется подавать воздух на большие расстояния (производственные помещения, концертные и торговые залы, спортивные сооружения, вокзалы, аэропорты и т.д.).

Виды:

2ВПС - воздухораспределители с боковым подводом
2ВПС-С - воздухораспределители с торцевым подводом
2ВПСР - воздухораспределители с боковым подводом и регулятором расхода воздуха
2ВПСР-С - воздухораспределители с торцевым подводом и регулятором расхода воздуха

Конструкция

Воздухораспределитель состоит из стальной панели, в отверстиях которой закреплены пластмассовые поворотные сопловые ячейки, и камеры статического давления. Каждая сопловая ячейка представляет из себя шаровый шарнир, состоящий из усеченной сферы с конфузором (сопла) и обоймы. Установленная в обойме усечённая сфера с конфузором имеет возможность поворачиваться и фиксироваться с отклонением до 30° вокруг оси симметрии конфузора.

При повороте сопел параллельно в одну сторону на определенный угол от геометрической оси панели (положение 1) отдельные струи и суммарный воздушный поток отклоняются на тот же угол. При этом дальнобойность потока не изменяется. При повороте сопел на угол 30° в разные стороны от геометрической оси (положение 2) направление суммарного потока остается неизменным, а его дальнобойность уменьшается в 2,5 раза. Потери давления (аэродинамическое сопротивление) остаются постоянными при любом положении сопел.

Воздухораспределители 2ВПС, 2ВПСР имеют прямоугольную панель из листовой стали, установленную в рамку из алюминиевого профиля. Сопловые ячейки на панели расположены в 1 или 2 ряда. 1-рядные панели выпускаются длиной от 300 до 800 мм и высотой 150 мм и 200 мм, 2-х рядные панели имеют длину от 300мм до 1000мм и высоту 300 мм.

КСД имеют боковой или торцевой подвод и обеспечивает равномерное истечение воздуха из воздухораспределителя. Для изменения и регулирования расхода воздуха воздухораспределители 2ВПСР дополнительно оснащаются в регулятором расхода воздуха. Герметичность соединения входного патрубка КСД с воздуховодом обеспечивается резиновым уплотнением.

Монтаж

Воздухораспределители 2ВПC, 2ВПCР монтируются в верхней зоне помещений в вертикальном либо горизонтальном положении (на потолке либо на стене). Монтаж 2ВПC, 2ВПCР к строительным конструкциям производится с помощью металлических тросов, пропущенных через отверстия в отогнутых полках камеры, или с помощью резьбовых штанг (шпилек) и угловых кронштейнов.

Окраска

Панель окрашивается методом порошкового напыления в белый цвет (RAL 9016), сопловые ячейки также имеют белый цвет. По заказу возможна окраска панели в любой цвет по каталогу RAL и окраска ячеек в девять цветовых решений – армстронг (белый с черными вкраплениями), мрамор, сиреневый, красный, синий, желтый, малахит, черный и топленое молоко.

Цены с НДС
Цены без НДС

Технические характеристики

Показать

Наименование	Высота, мм	Длина, мм	Подвод	Площадь живого сечения, м2	Количество патрубков, шт	Цена, руб.
2ВПС	300	150	боковой	0,0012	1	1 808.00
2ВПСР	300	150	боковой	0,0012	1	2 371.00
2ВПС-С	300	150	торцевой	0,0012	1	1 808.00
2ВПСР-С	300	150	торцевой	0,0012	1	2 371.00
2ВПС	300	200	боковой	0,0012	1	1 912.00
2ВПСР	300	200	боковой	0,0012	1	2 474.00
2ВПС-С	300	200	торцевой	0,0012	1	1 912.00
2ВПСР-С	300	200	торцевой	0,0012	1	2 474.00
2ВПС	300	300	боковой	0,0025	1	2 328.00
2ВПСР	300	300	боковой	0,0025	1	2 974.00
2ВПС-С	300	300	торцевой	0,0025	1	2 328.00
2ВПСР-С	300	300	торцевой	0,0025	1	2 974.00
2ВПС	400	150	боковой	0,0019	1	2 038.00
2ВПСР	400	150	боковой	0,0019	1	2 599.00
2ВПС-С	400	150	торцевой	0,0019	1	2 038.00
2ВПСР-С	400	150	торцевой	0,0019	1	2 599.00
2ВПС	400	200	боковой	0,0019	1	2 183.00
2ВПСР	400	200	боковой	0,0019	1	2 744.00
2ВПС-С	400	200	торцевой	0,0019	1	2 183.00
2ВПСР-С	400	200	торцевой	0,0019	1	2 744.00
2ВПС	400	300	боковой	0,0037	1	2 662.00
2ВПСР	400	300	боковой	0,0037	1	3 326.00
2ВПС-С	400	300	торцевой	0,0037	1	2 662.00
2ВПСР-С	400	300	торцевой	0,0037	1	3 326.00
2ВПС	500	150	боковой	0,0025	1	2 391.00
2ВПСР	500	150	боковой	0,0025	1	3 035.00
2ВПС-С	500	150	торцевой	0,0025	1	2 391.00
2ВПСР-С	500	150	торцевой	0,0025	1	3 035.00
2ВПС	500	200	боковой	0,0025	1	2 536.00
2ВПСР	500	200	боковой	0,0025	1	3 202.00
2ВПС-С	500	200	торцевой	0,0025	1	2 536.00
2ВПСР-С	500	200	торцевой	0,0025	1	3 202.00
2ВПС	500	300	боковой	0,005	1	3 014.00
2ВПСР	500	300	боковой	0,005	1	3 680.00
2ВПС-С	500	300	торцевой	0,005	1	3 014.00
2ВПСР-С	500	300	торцевой	0,005	1	3 680.00
2ВПС	600	150	боковой	0,0031	1	2 870.00
2ВПСР	600	150	боковой	0,0031	1	3 534.00
2ВПС-С	600	150	торцевой	0,0031	2	2 870.00
2ВПСР-С	600	150	торцевой	0,0031	2	3 534.00
2ВПС	600	200	боковой	0,0031	2	3 534.00
2ВПСР	600	200	боковой	0,0031	2	4 658.00
2ВПС-С	600	200	торцевой	0,0031	2	3 534.00
2ВПСР-С	600	200	торцевой	0,0031	2	4 658.00
2ВПС	600	300	боковой	0,0062	2	4 178.00
2ВПСР	600	300	боковой	0,0062	2	5 489.00
2ВПС-С	600	300	торцевой	0,0062	2	4 178.00
2ВПСР-С	600	300	торцевой	0,0062	2	5 489.00
2ВПС	700	150	боковой	0,0037	1	3 139.00
2ВПСР	700	150	боковой	0,0037	1	3 783.00
2ВПС-С	700	150	торцевой	0,0037	2	3 139.00
2ВПСР-С	700	150	торцевой	0,0037	2	3 783.00
2ВПС	700	200	боковой	0,0037	2	3 806.00
2ВПСР	700	200	боковой	0,0037	2	4 927.00
2ВПС-С	700	200	торцевой	0,0037	2	3 806.00
2ВПСР-С	700	200	торцевой	0,0037	2	4 927.00
2ВПС	700	300	боковой	0,0074	2	4 615.00
2ВПСР	700	300	боковой	0,0074	2	5 925.00
2ВПС-С	700	300	торцевой	0,0074	2	4 615.00
2ВПСР-С	700	300	торцевой	0,0074	2	5 925.00
2ВПС	800	150	боковой	0,0043	2	3 887.00
2ВПСР	800	150	боковой	0,0043	2	5 010.00
2ВПС-С	800	150	торцевой	0,0043	2	3 887.00
2ВПСР-С	800	150	торцевой	0,0043	2	5 010.00
2ВПС	800	200	боковой	0,0043	2	4 158.00
2ВПСР	800	200	боковой	0,0043	2	5 489.00
2ВПС-С	800	200	торцевой	0,0043	2	4 158.00
2ВПСР-С	800	200	торцевой	0,0043	2	5 489.00
2ВПС	800	300	боковой	0,0087	2	4 949.00
2ВПСР	800	300	боковой	0,0087	2	6 257.00
2ВПС-С	800	300	торцевой	0,0087	2	4 949.00
2ВПСР-С	800	300	торцевой	0,0087	2	6 257.00
2ВПС	1000	300	боковой	0,011	2	5 780.00
2ВПСР	1000	300	боковой	0,011	2	7 109.00
2ВПС-С	1000	300	торцевой	0,011	2	5 780.00
2ВПСР-С	1000	300	торцевой	0,011	2	7 109.00

Посмотреть полный список технических характеристик

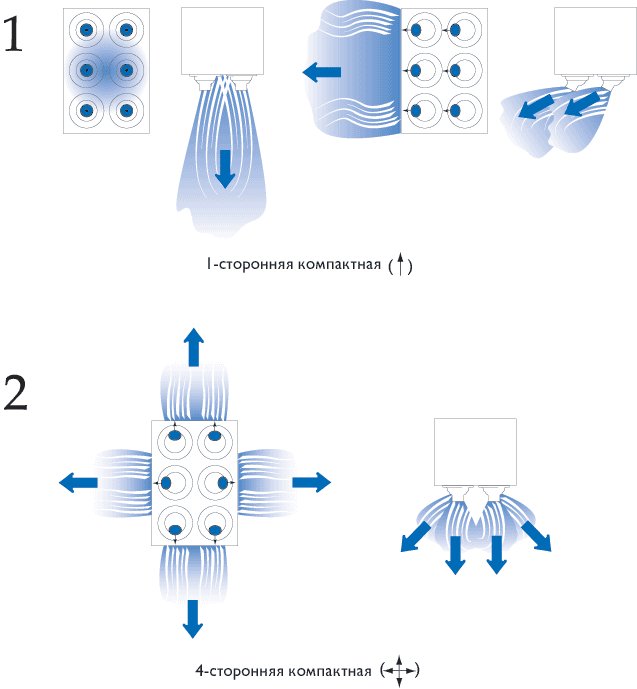

Схема поворота сопловых ячеек

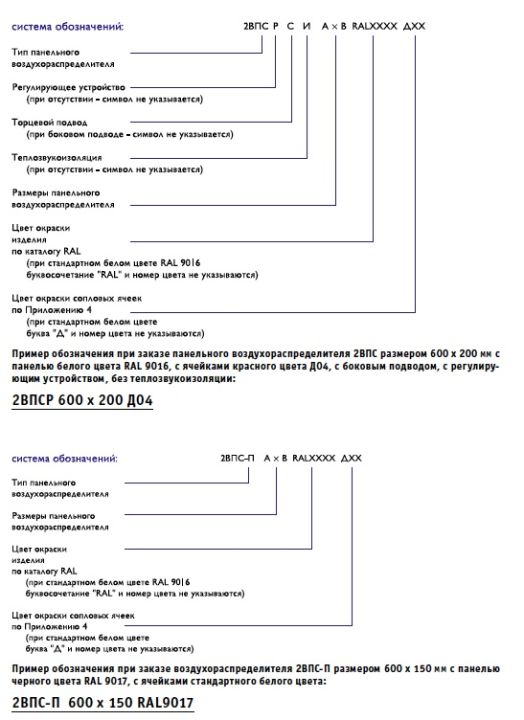

Условное обозначение воздухораспределителя 2ВПС, 2ВПСР

Габаритные размеры воздухораспределителя 2ВПС, 2ВПСР

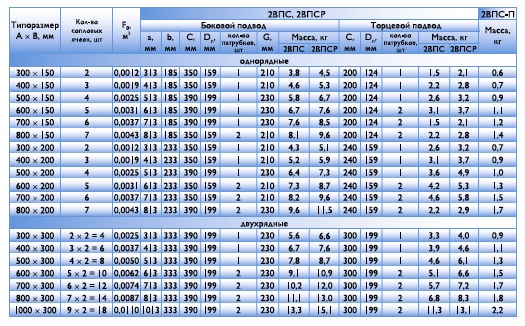

Габаритные характеристики воздухораспределителя 2ВПС, 2ВПСР

Данные для подбора воздухораспределителя 2ВПС, 2ВПСР

Аэродинамические и акутические характеристики воздухораспределителя 2ВПС, 2ВПС-П

Страна происхождения: Россия

Цена: от 1 808.00 руб.
