Клапан КВП-180 круглого сечения
Общие сведения
Клапан КВП-180-НО-D предназначен для блокирования распространения пожара и продуктов горения по воздуховодам, шахтам и каналам систем вентиляции и кондиционирования зданий и сооружений различного типа. Клапан не подлежит установке в помещениях категорий А и Б по взрывопожароопасности.Окружающая среда не должна содержать агрессивных паров и газов в концентрациях, разрушающих металлы, лакокрасочные покрытия и электроизоляцию.
Вид климатического исполнения – УХЛ4 по ГОСТ 15150-69, в морозостойком исполнении Мс вид климатического исполнения и категория размещения – УХЛ2. Температура в месте установки привода клапана ограничивается рабочей температурой воздуха при эксплуатации привода.
Для клапана используются следующие приводы:
- пружинный привод с электромагнитной защелкой;
- электромеханические приводы с возвратной пружиной;
- электромеханические реверсивные приводы без возвратной пружины.
Конструкция
Круглый клапан состоит из корпуса цилиндрической формы, заслонки и привода. Корпус изготавливается из оцинкованной стали и конструктивно аналогичен отрезку воздуховода длиной 400мм с ниппельным или стандартным фланцевым подсоединением. Заслонка коробчатого типа круглой формы изготавливается из оцинкованной стали и набивается внутри огнестойким теплоизолирующим материалом.Технические характеристики
Показать
| Наименование | Диаметр, мм | Длина, мм | Тип привода | Цена, руб. |
|---|---|---|---|---|
| КВП-180-НО-ВМ | 100 | 400 | Электромеханический привод с возвратной пружиной Belimo BM(BLF, BF)(220В, 24В) | 8 556.00 |
| КВП-180-НО-ВМ | 125 | 400 | Электромеханический привод с возвратной пружиной Belimo BM(BLF, BF)(220В, 24В) | 8 669.00 |
| КВП-180-НО-ВМ | 140 | 400 | Электромеханический привод с возвратной пружиной Belimo BM(BLF, BF)(220В, 24В) | 8 743.00 |
| КВП-180-НО-ВМ | 160 | 400 | Электромеханический привод с возвратной пружиной Belimo BM(BLF, BF)(220В, 24В) | 8 474.00 |
| КВП-180-НО-ВМ | 180 | 400 | Электромеханический привод с возвратной пружиной Belimo BM(BLF, BF)(220В, 24В) | 8 548.00 |
| КВП-180-НО-ВМ | 200 | 400 | Электромеханический привод с возвратной пружиной Belimo BM(BLF, BF)(220В, 24В) | 8 621.00 |
| КВП-180-НО-ВМ | 225 | 400 | Электромеханический привод с возвратной пружиной Belimo BM(BLF, BF)(220В, 24В) | 8 718.00 |
| КВП-180-НО-ВМ | 250 | 400 | Электромеханический привод с возвратной пружиной Belimo BM(BLF, BF)(220В, 24В) | 8 816.00 |
| КВП-180-НО-ВМ | 280 | 400 | Электромеханический привод с возвратной пружиной Belimo BM(BLF, BF)(220В, 24В) | 8 929.00 |
| КВП-180-НО-ВМ | 315 | 400 | Электромеханический привод с возвратной пружиной Belimo BM(BLF, BF)(220В, 24В) | 9 068.00 |
| КВП-180-НО-ВМ | 355 | 400 | Электромеханический привод с возвратной пружиной Belimo BM(BLF, BF)(220В, 24В) | 9 230.00 |
| КВП-180-НО-ВМ | 400 | 400 | Электромеханический привод с возвратной пружиной Belimo BM(BLF, BF)(220В, 24В) | 9 409.00 |
| КВП-180-НО-ВМ | 450 | 400 | Электромеханический привод с возвратной пружиной Belimo BM(BLF, BF)(220В, 24В) | 10 116.00 |
| КВП-180-НО-ВМ | 500 | 400 | Электромеханический привод с возвратной пружиной Belimo BM(BLF, BF)(220В, 24В) | 10 376.00 |
| КВП-180-НО-ВМ | 560 | 400 | Электромеханический привод с возвратной пружиной Belimo BM(BLF, BF)(220В, 24В) | 10 693.00 |
| КВП-180-НО-ВМ | 630 | 400 | Электромеханический привод с возвратной пружиной Belimo BM(BLF, BF)(220В, 24В) | 11 066.00 |
| КВП-180-НО-ВМ | 710 | 400 | Электромеханический привод с возвратной пружиной Belimo BM(BLF, BF)(220В, 24В) | 11 505.00 |
| КВП-180-НО-ВМ | 800 | 400 | Электромеханический привод с возвратной пружиной Belimo BM(BLF, BF)(220В, 24В) | 12 561.00 |
| КВП-180-НО-ВМ | 900 | 400 | Электромеханический привод с возвратной пружиной Belimo BM(BLF, BF)(220В, 24В) | 15 568.00 |
| КВП-180-НО-ВМ | 1000 | 400 | Электромеханический привод с возвратной пружиной Belimo BM(BLF, BF)(220В, 24В) | 16 201.00 |
| КВП-180-НЗ-ВЕ | 100 | 400 | Электромеханический привод реверсивный Belimo BE(BLE, BE)(220B, 24B) | 9 766.00 |
| КВП-180-НЗ-ВЕ | 125 | 400 | Электромеханический привод реверсивный Belimo BE(BLE, BE)(220B, 24B) | 9 880.00 |
| КВП-180-НЗ-ВЕ | 140 | 400 | Электромеханический привод реверсивный Belimo BE(BLE, BE)(220B, 24B) | 9 953.00 |
| КВП-180-НЗ-ВЕ | 160 | 400 | Электромеханический привод реверсивный Belimo BE(BLE, BE)(220B, 24B) | 9 685.00 |
| КВП-180-НЗ-ВЕ | 180 | 400 | Электромеханический привод реверсивный Belimo BE(BLE, BE)(220B, 24B) | 9 758.00 |
| КВП-180-НЗ-ВЕ | 200 | 400 | Электромеханический привод реверсивный Belimo BE(BLE, BE)(220B, 24B) | 9 839.00 |
| КВП-180-НЗ-ВЕ | 225 | 400 | Электромеханический привод реверсивный Belimo BE(BLE, BE)(220B, 24B) | 9 929.00 |
| КВП-180-НЗ-ВЕ | 250 | 400 | Электромеханический привод реверсивный Belimo BE(BLE, BE)(220B, 24B) | 10 026.00 |
| КВП-180-НЗ-ВЕ | 280 | 400 | Электромеханический привод реверсивный Belimo BE(BLE, BE)(220B, 24B) | 10 148.00 |
| КВП-180-НЗ-ВЕ | 315 | 400 | Электромеханический привод реверсивный Belimo BE(BLE, BE)(220B, 24B) | 10 286.00 |
| КВП-180-НЗ-ВЕ | 355 | 400 | Электромеханический привод реверсивный Belimo BE(BLE, BE)(220B, 24B) | 10 441.00 |
| КВП-180-НЗ-ВЕ | 400 | 400 | Электромеханический привод реверсивный Belimo BE(BLE, BE)(220B, 24B) | 10 628.00 |
| КВП-180-НЗ-ВЕ | 450 | 400 | Электромеханический привод реверсивный Belimo BE(BLE, BE)(220B, 24B) | 11 326.00 |
| КВП-180-НЗ-ВЕ | 500 | 400 | Электромеханический привод реверсивный Belimo BE(BLE, BE)(220B, 24B) | 11 879.00 |
| КВП-180-НЗ-ВЕ | 560 | 400 | Электромеханический привод реверсивный Belimo BE(BLE, BE)(220B, 24B) | 11 903.00 |
| КВП-180-НЗ-ВЕ | 630 | 400 | Электромеханический привод реверсивный Belimo BE(BLE, BE)(220B, 24B) | 12 277.00 |
| КВП-180-НЗ-ВЕ | 710 | 400 | Электромеханический привод реверсивный Belimo BE(BLE, BE)(220B, 24B) | 12 716.00 |
| КВП-180-НЗ-ВЕ | 800 | 400 | Электромеханический привод реверсивный Belimo BE(BLE, BE)(220B, 24B) | 13 772.00 |
| КВП-180-НЗ-ВЕ | 900 | 400 | Электромеханический привод реверсивный Belimo BE(BLE, BE)(220B, 24B) | 14 601.00 |
| КВП-180-НЗ-ВЕ | 1000 | 400 | Электромеханический привод реверсивный Belimo BE(BLE, BE)(220B, 24B) | 15 234.00 |
| КВП-180-НЗ-ЭМ | 100 | 400 | Электромагнитный привод ЭМ(220В, 24В, 12В) | 4 404.00 |
| КВП-180-НЗ-ЭМ | 125 | 400 | Электромагнитный привод ЭМ(220В, 24В, 12В) | 4 534.00 |
| КВП-180-НЗ-ЭМ | 140 | 400 | Электромагнитный привод ЭМ(220В, 24В, 12В) | 4 615.00 |
| КВП-180-НЗ-ЭМ | 160 | 400 | Электромагнитный привод ЭМ(220В, 24В, 12В) | 4 314.00 |
| КВП-180-НЗ-ЭМ | 180 | 400 | Электромагнитный привод ЭМ(220В, 24В, 12В) | 4 396.00 |
| КВП-180-НЗ-ЭМ | 200 | 400 | Электромагнитный привод ЭМ(220В, 24В, 12В) | 4 485.00 |
| КВП-180-НЗ-ЭМ | 225 | 400 | Электромагнитный привод ЭМ(220В, 24В, 12В) | 4 591.00 |
| КВП-180-НЗ-ЭМ | 250 | 400 | Электромагнитный привод ЭМ(220В, 24В, 12В) | 4 704.00 |
| КВП-180-НЗ-ЭМ | 280 | 400 | Электромагнитный привод ЭМ(220В, 24В, 12В) | 4 834.00 |
| КВП-180-НЗ-ЭМ | 315 | 400 | Электромагнитный привод ЭМ(220В, 24В, 12В) | 4 989.00 |
| КВП-180-НЗ-ЭМ | 355 | 400 | Электромагнитный привод ЭМ(220В, 24В, 12В) | 5 168.00 |
| КВП-180-НЗ-ЭМ | 400 | 400 | Электромагнитный привод ЭМ(220В, 24В, 12В) | 5 379.00 |
| КВП-180-НЗ-ЭМ | 450 | 400 | Электромагнитный привод ЭМ(220В, 24В, 12В) | 6 175.00 |
| КВП-180-НЗ-ЭМ | 500 | 400 | Электромагнитный привод ЭМ(220В, 24В, 12В) | 6 476.00 |
| КВП-180-НЗ-ЭМ | 560 | 400 | Электромагнитный привод ЭМ(220В, 24В, 12В) | 6 833.00 |
| КВП-180-НЗ-ЭМ | 630 | 400 | Электромагнитный привод ЭМ(220В, 24В, 12В) | 7 256.00 |
| КВП-180-НЗ-ЭМ | 710 | 400 | Электромагнитный привод ЭМ(220В, 24В, 12В) | 7 759.00 |
| КВП-180-НЗ-ЭМ | 800 | 400 | Электромагнитный привод ЭМ(220В, 24В, 12В) | 8 962.00 |
| КВП-180-НЗ-ЭМ | 900 | 400 | Электромагнитный привод ЭМ(220В, 24В, 12В) | 9 896.00 |
| КВП-180-НЗ-ЭМ | 1000 | 400 | Электромагнитный привод ЭМ(220В, 24В, 12В) | 10 619.00 |
| КВП-180-ВЗ-ВМ | 100 | 400 | Электромеханический привод с возвратной пружиной Belimo BM(BLF, BF)(220В, 24В) | 23 270.00 |
| КВП-180-ВЗ-ВМ | 125 | 400 | Электромеханический привод с возвратной пружиной Belimo BM(BLF, BF)(220В, 24В) | 23 424.00 |
| КВП-180-ВЗ-ВМ | 140 | 400 | Электромеханический привод с возвратной пружиной Belimo BM(BLF, BF)(220В, 24В) | 23 522.00 |
| КВП-180-ВЗ-ВМ | 160 | 400 | Электромеханический привод с возвратной пружиной Belimo BM(BLF, BF)(220В, 24В) | 23 189.00 |
| КВП-180-ВЗ-ВМ | 180 | 400 | Электромеханический привод с возвратной пружиной Belimo BM(BLF, BF)(220В, 24В) | 23 294.00 |
| КВП-180-ВЗ-ВМ | 200 | 400 | Электромеханический привод с возвратной пружиной Belimo BM(BLF, BF)(220В, 24В) | 23 400.00 |
| КВП-180-ВЗ-ВМ | 225 | 400 | Электромеханический привод с возвратной пружиной Belimo BM(BLF, BF)(220В, 24В) | 23 530.00 |
| КВП-180-ВЗ-ВМ | 250 | 400 | Электромеханический привод с возвратной пружиной Belimo BM(BLF, BF)(220В, 24В) | 23 652.00 |
| КВП-180-ВЗ-ВМ | 280 | 400 | Электромеханический привод с возвратной пружиной Belimo BM(BLF, BF)(220В, 24В) | 23 823.00 |
| КВП-180-ВЗ-ВМ | 315 | 400 | Электромеханический привод с возвратной пружиной Belimo BM(BLF, BF)(220В, 24В) | 24 026.00 |
| КВП-180-ВЗ-ВМ | 355 | 400 | Электромеханический привод с возвратной пружиной Belimo BM(BLF, BF)(220В, 24В) | 24 253.00 |
| КВП-180-ВЗ-ВМ | 400 | 400 | Электромеханический привод с возвратной пружиной Belimo BM(BLF, BF)(220В, 24В) | 24 521.00 |
| КВП-180-ВЗ-ВМ | 450 | 400 | Электромеханический привод с возвратной пружиной Belimo BM(BLF, BF)(220В, 24В) | 25 456.00 |
| КВП-180-ВЗ-ВМ | 500 | 400 | Электромеханический привод с возвратной пружиной Belimo BM(BLF, BF)(220В, 24В) | 25 821.00 |
| КВП-180-ВЗ-ВМ | 560 | 400 | Электромеханический привод с возвратной пружиной Belimo BM(BLF, BF)(220В, 24В) | 26 276.00 |
| КВП-180-ВЗ-ВМ | 630 | 400 | Электромеханический привод с возвратной пружиной Belimo BM(BLF, BF)(220В, 24В) | 26 813.00 |
| КВП-180-ВЗ-ВМ | 710 | 400 | Электромеханический привод с возвратной пружиной Belimo BM(BLF, BF)(220В, 24В) | 27 438.00 |
| КВП-180-ВЗ-ВМ | 800 | 400 | Электромеханический привод с возвратной пружиной Belimo BM(BLF, BF)(220В, 24В) | 28 868.00 |
| КВП-180-ВЗ-ВМ | 900 | 400 | Электромеханический привод с возвратной пружиной Belimo BM(BLF, BF)(220В, 24В) | 32 744.00 |
| КВП-180-ВЗ-ВМ | 1000 | 400 | Электромеханический привод с возвратной пружиной Belimo BM(BLF, BF)(220В, 24В) | 33 654.00 |
Схема конструкции и геометрические характеристики клапана КВП-180-НО-D

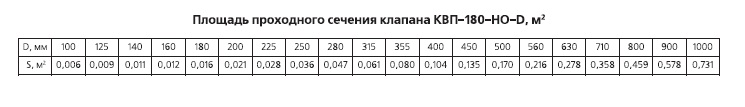

Площадь проходного сечения клапана КВП-180-НО-D
Страна происхождения: Россия
Цена: от 4 314.00 руб.
