Поддон

Предназначен для вентиляторов  ВРКШ, ВКРВ ДУ, ВКРВ2х ДУ, ВКРН ДУ, В0 21-210К ДУ.

Монтаж поддона

Поддон крепится к стакану до установки вентилятора. Каждому типоразмеру стакана СК (СКШ) соответствует определенный номер поддона. Поддон имеет сливное отверстие с краном для отвода конденсата.
Предварительно, перед установкой поддона, необходимо в середине каждой боковой стенки стакана просверлить по отверстию 14 мм на расстоянии 200 +/-10 мм от его основания. Крепление тяг поддона к боковым стенкам стакана производить болтами, гайками и шайбами М12 (см. вид А).
При установке поддона на стакане СКШ (кроме СКШ1000/-01) необходимо дополнительно к выше приведенным действиям в местах нахождения отверстий 14 мм надрезать и отогнуть решетку прижима- ющую звукопоглощающий материал. Тяги поддона продвинуть между звукопоглощающим материалом и внутренней стороной боковой стенки стакана (см. схему монтажа вентилятора на стакане СКШ). После крепления поддона надрезанные части решетки вернуть в исходное положение.
При установке поддона на стакане СКШ 1000 /-01 необходимо:

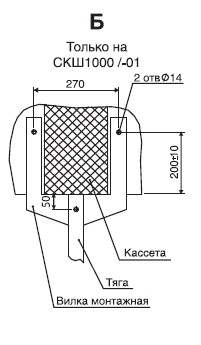

1. укоротить на 250 мм две тяги, находящиеся на сторонах где прикреплена центральная кассета шумоглушения и просверлить в них по отверстию 14 мм на расстоянии 50 мм от края (см. вид Б);
2. на двух боковых стенках стакана, где прикреплена центральная кассета шумоглушения, сверлить по два отверстия 14 мм на расстоянии 200 +/-10 мм от его основания и 270 мм между ними;
3. две укороченные тяги крепить к двум вилкам монтажным (поставляются по спецзаказу), которые в свою очередь крепятся к боковым стенкам стакана.

Данные работы выполняются заказчиком самостоятельно или согласовываются с изготовителем на стадии формирования комплекта поставки.
