Клапан обратный КГ
Предназначен для вентиляторов ВРКШ.
Монтаж обратного клапана на вентилятор
Обратный клапан крепится непосредственно к вентилятору до его установки. Перед монтажом произвести осмотр клапана. Если створки клапана зафиксированы транспортировочными винтами, то выкрутить их. Проверить клапан на свободное, без заеданий, открытие его створок. При креплении клапана к вентилятору последний должен находиться в подвешенном состоянии. Запрещается во время и после монтажа ставить вентилятор на клапан во избежание его перекоса.
Монтаж обратного клапана на вентилятор
Обратный клапан крепится непосредственно к вентилятору до его установки. Перед монтажом произвести осмотр клапана. Если створки клапана зафиксированы транспортировочными винтами, то выкрутить их. Проверить клапан на свободное, без заеданий, открытие его створок. При креплении клапана к вентилятору последний должен находиться в подвешенном состоянии. Запрещается во время и после монтажа ставить вентилятор на клапан во избежание его перекоса.
Технические характеристики
Показать
| Наименование | Сечение, мм | Применяется с вентиляторами | Цена, руб. |
|---|---|---|---|
| КГ-200 | 190 | ВРКШ-1,6 | 2 732.00 |
| КГ-220 | 215 | ВРКШ-2 | 2 884.00 |
| КГ-270 | 270 | ВРКШ-2,55 | 3 160.00 |
| КГ-345 | 345 | ВРКШ-3,15 | 3 603.00 |
| КГ-350 | 440 | BPКК-2,5 | 3 747.00 |
| КГ-400 | 550 | ВРКК-2,8 | 4 074.00 |
| КГ-450 | 700 | ВРКК-3,15 | 4 217.00 |
| КГ-500 | ВРКК-3,55 | 4 537.00 | |
| КГ-560 | ВРКК-4 | 5 630.00 | |
| КГ-630 | ВРКК-4,5 | 6 056.00 | |
| КГ-710 | ВРКК-5 | 6 431.00 | |
| КГ-800 | ВРКК-5,6 | 6 967.00 | |
| КГ-300х150 | ВРПП-З0х15: ВРПН- Н-1,6 | 2 273.00 | |
| КГ-400х200 | ВРПП-40х20 | 2 744.00 | |
| КГ-500х250 | ВРПП-50х25 | 3 344.00 | |
| КГ-500х300 | ВРПП-50Х30 | 3 445.00 | |
| КГ-600х300 | ВРПП-60х30 | 3 539.00 | |
| КГ-600х350 | ВРПП-60х35 | 4 010.00 | |
| КГ-700х400 | ВРПП- 70x40 | 4 684.00 | |
| КГ-800х500 | ВРПП-80Х50 | 5 258.00 | |
| КГ-900х500 | ВРПВ-Н-4 | 5 387.00 | |
| КГ-1000х500 | ВРПП-100х50 | 5 507.00 |

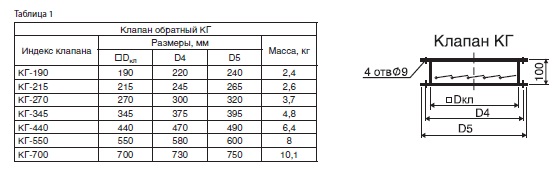

Габаритные размеры клапана КГ
Страна происхождения: Россия
Цена: от 2 273.00 руб.
