Клапан КОц

Общие сведения

Клапаны обратные КОц предназначены для автоматического перекрытия проходного сечения воздуховода при прекращении воздушного потока с целью исключения возможности движения воздуха в обратном направлении.

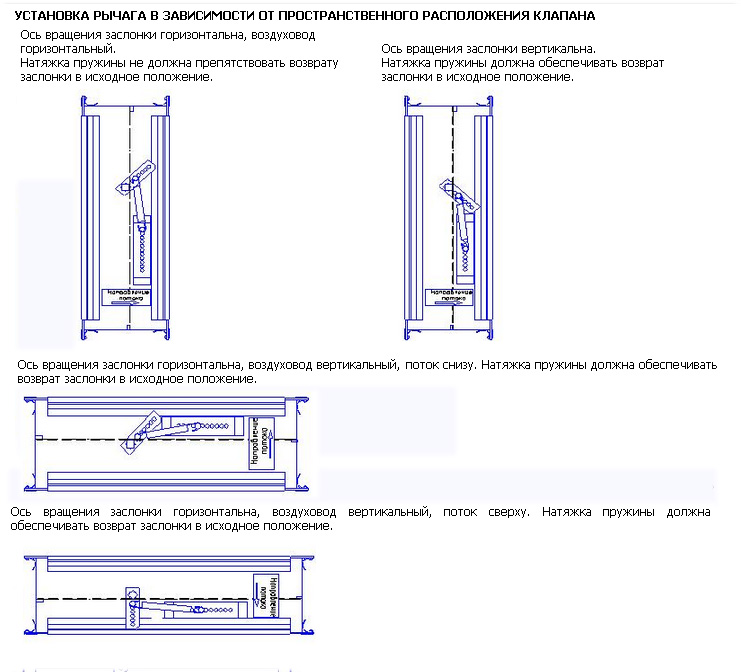

Клапаны способны работать в любой пространственной ориентации. Для обеспечения работоспособности при конкретной пространственной ориентации необходимо установить в требуемое положение рычаг заслонки и отрегулировать натяжку пружины с целью прилегания заслонки к уплотнению.

Клапаны обратные могут устанавливаться в вентиляционных системах, с давлением в сети до 1000 Па (100 кгс/м2). Если давление в сети более 1000 Па, то это должно оговариваться при заказе.

Клапан представляет собой корпус из тонколистовой стали с двумя фланцами для присоединения к воздуховодам. Внутри корпуса на полуосях установлена заслонка. Ось вращения заслонки смещена относительно оси симметрии, благодаря чему при воздействии воздушного потока возникает момент, поворачивающий полотно и устанавливающий клапан в открытое положение. При прекращении движения воздуха заслонка под действием пружины возвращается в исходное положение и происходит закрытие клапана.

Длина корпуса обратного клапана равна 180 мм независимо от типоразмера клапана.

Вид климатического исполнения – УХЛ4 по ГОСТ 15150-69

Обозначение клапана:

• КОц-Dн –клапан цилиндрический диаметром D (мм) с ниппельным подсоединением (до Д=315 мм).
• КОц-Dф – то же с фланцевым подсоединением.
