Клапан КДР
Общие сведения
Дроссельный клапан КДР предназначен для регулирования количества воздуха и невзрывоопасных газовоздушных смесей, агрессивность которых по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха, с температурой до 80°С, не содержащих липких веществ и волокнистых материалов, с содержанием пыли и других твёрдых примесей в количестве не более 100 мг/м3. Применяется в системах вентиляции, кондиционирования воздуха, воздушного отопления и других санитарно-технических системах с рабочим давлением до 1000 Па (100 кгс/м2). Если давление в сети более 1000 Па, то это должно оговариваться при заказе.

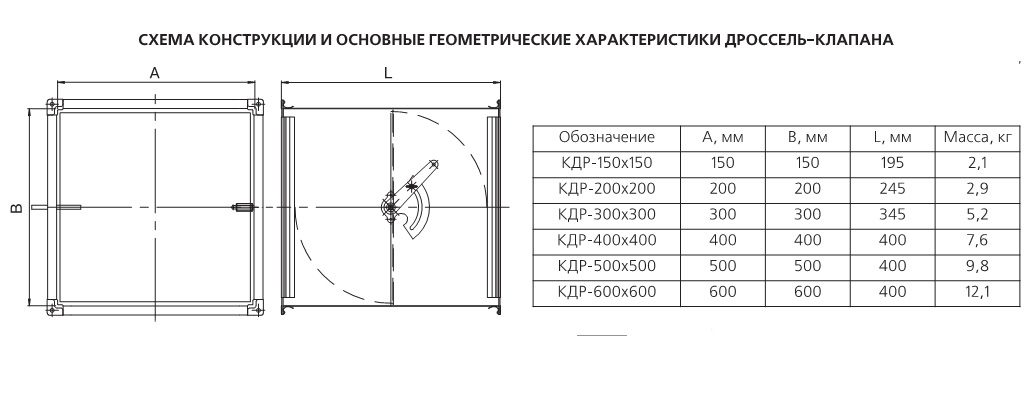

Дроссельный клапан изготавливается из тонколистовой оцинкованной стали и состоит из корпуса, заслонки и сектора управления. Возможна установка электромеханического привода. Типоразмер клапана соответствует типоразмеру подсоединяемого воздуховода.
Вид климатического исполнения – УХЛ4 по ГОСТ 15150-69. В гражданских зданиях дроссель – клапаны диаметром свыше 500мм не рекомендуется применять из-за создаваемого ими шума.
| Наименование | Высота, мм | Ширина, мм | Длина, мм | Тип привода | Масса, кг | Цена, руб. |
|---|---|---|---|---|---|---|
| КДР | 100 | 100 | ручной | 597.00 | ||
| КДР | 150 | 150 | 195 | ручной | 2,1 | 658.00 |
| КДР | 200 | 200 | 245 | ручной | 2,9 | 727.00 |
| КДР | 250 | 250 | ручной | 776.00 | ||
| КДР | 300 | 300 | 345 | ручной | 5,2 | 898.00 |
| КДР | 400 | 400 | 400 | ручной | 7,6 | 1 178.00 |
| КДР | 500 | 500 | 400 | ручной | 9,8 | 1 365.00 |
| КДР | 600 | 600 | 400 | ручной | 12,1 | 1 609.00 |
| КДР | 700 | 700 | ручной | 1 763.00 | ||
| КДР | 800 | 800 | ручной | 1 974.00 |
