Клапан КВП-МС

Общие сведения

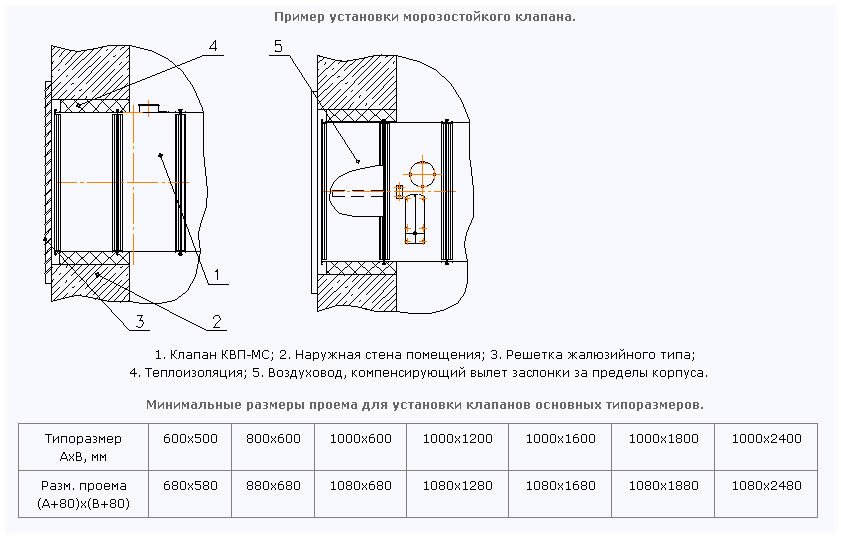

Воздухозаборные клапаны КВП–МС предназначены для открытия проемов в ограждающих конструкциях приточно-вытяжных каналов систем как общеобменной, так и противодымной вентиляции  и могут устанавливаться в проеме наружной стены здания или сооружения.

Клапаны не подлежат установке в помещениях категорий А и Б по взрывопожароопасности. Окружающая среда не должна содержать агрессивных паров и газов в концентрациях, разрушающих металлы, лакокрасочные покрытия и электроизоляцию.

Вид климатического исполнения УХЛ2 по ГОСТ 15150-69.

Температура с наружной стороны от - 60 С до +50 С.

Температура в помещении от-30ºС (без дополнительного обогрева привода) до +50 С, относительная влажность до 90%.

Клапан необходимо защищать от попадания во внутрь воды и снега.

Клапан изготавливается по ТУ 4854-004-78559458-2009

Сертификаты соответствия

• № РОСС RU.СА81.Н00743 Федерального агентства по техническому регулированию и метрологии,

• №РСС RU.В081.ПР01.1009 «Росстройсертификации» Госстроя России.

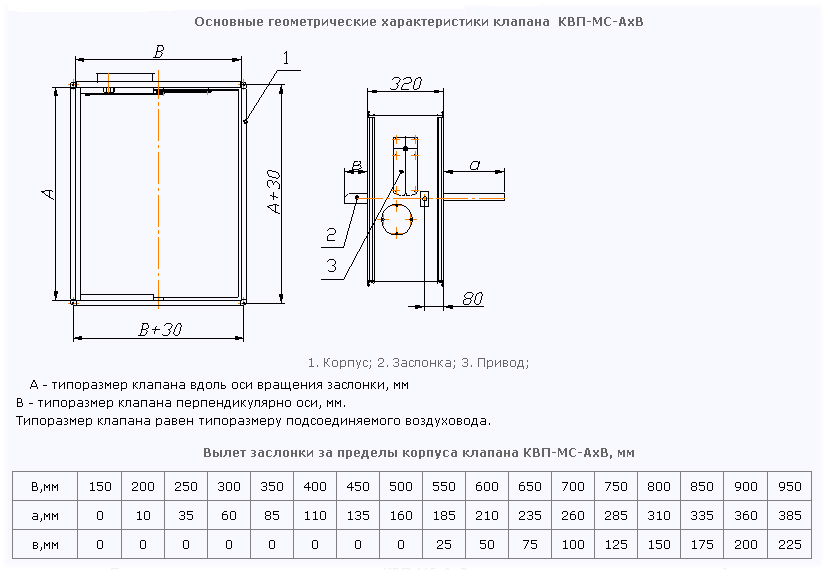

Клапан стандартного (канального, т.е. с подсоединением воздуховода хотя бы с одной стороны) исполнения состоит из корпуса прямоугольной формы, заслонки и привода, расположенного снаружи корпуса. Корпус изготавливается из оцинкованной стали и конструктивно аналогичен отрезку воздуховода длиной 320 мм, с подсоединяемыми фланцами, изготовленными  из стандартных шин и уголков. Заслонка коробчатого типа изготавливается из оцинкованной стали и набивается внутри огнестойким теплоизолирующим материалом.

Возможно «стеновое» исполнение.

Клапаны работоспособны в любой пространственной ориентации. При проектировании и монтаже следует учитывать необходимость доступа к приводу.

Для подсоединения к круглым воздуховодам необходимо применять переходы.

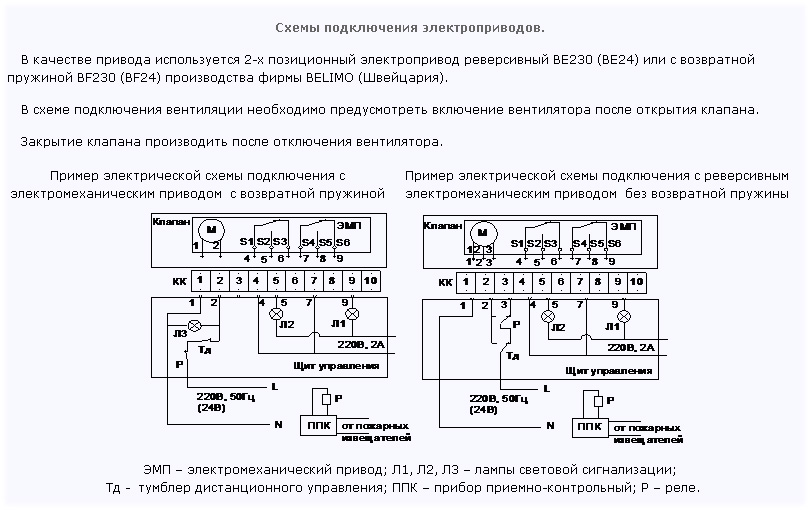

Для клапанов используются следующие приводы:

• электромеханические приводы с возвратной пружиной;
• электромеханические реверсивные приводы без возвратной пружины.
