Клапан КВП-90-НО круглого сечения
Общие сведения
Клапан КВП-90-НО-D предназначен для блокирования распространения пожара и продуктов горения по воздуховодам, шахтам и каналам систем вентиляции и кондиционирования зданий и сооружений различного типа. Клапан не подлежит установке в помещениях категорий А и Б по взрывопожароопасности.Окружающая среда не должна содержать агрессивных паров и газов в концентрациях, разрушающих металлы, лакокрасочные покрытия и электроизоляцию.
Вид климатического исполнения – УХЛ4 по ГОСТ 15150-69, в морозостойком исполнении Мс вид климатического исполнения и категория размещения – УХЛ2. Температура в месте установки привода клапана ограничивается рабочей температурой воздуха при эксплуатации привода.
Для клапана используются следующие приводы:
- пружинный привод с электромагнитной защелкой;
- электромеханические приводы с возвратной пружиной;
- электромеханические реверсивные приводы без возвратной пружины.
Конструкция
Круглый клапан состоит из корпуса цилиндрической формы, заслонки и привода. Корпус изготавливается из оцинкованной стали и конструктивно аналогичен отрезку воздуховода длиной 400 мм с ниппельным или стандартным фланцевым подсоединением. Заслонка коробчатого типа круглой формы изготавливается из оцинкованной стали и набивается внутри огнестойким теплоизолирующим материалом.Технические характеристики
Показать
| Наименование | Диаметр, мм | Длина, мм | Тип привода | Цена, руб. |
|---|---|---|---|---|
| КВП-90-НО-ВМ | 100 | 400 | Электромеханический привод с возвратной пружиной Belimo BM(BLF, BF) | 8 296.00 |
| КВП-90-НО-ВМ | 125 | 400 | Электромеханический привод с возвратной пружиной Belimo BM(BLF, BF) | 8 401.00 |
| КВП-90-НО-ВМ | 140 | 400 | Электромеханический привод с возвратной пружиной Belimo BM(BLF, BF) | 8 491.00 |
| КВП-90-НО-ВМ | 160 | 400 | Электромеханический привод с возвратной пружиной Belimo BM(BLF, BF) | 8 190.00 |
| КВП-90-НО-ВМ | 180 | 400 | Электромеханический привод с возвратной пружиной Belimo BM(BLF, BF) | 8 255.00 |
| КВП-90-НО-ВМ | 200 | 400 | Электромеханический привод с возвратной пружиной Belimo BM(BLF, BF) | 8 320.00 |
| КВП-90-НО-ВМ | 225 | 400 | Электромеханический привод с возвратной пружиной Belimo BM(BLF, BF) | 8 401.00 |
| КВП-90-НО-ВМ | 250 | 400 | Электромеханический привод с возвратной пружиной Belimo BM(BLF, BF) | 8 483.00 |
| КВП-90-НО-ВМ | 280 | 400 | Электромеханический привод с возвратной пружиной Belimo BM(BLF, BF) | 8 580.00 |
| КВП-90-НО-ВМ | 315 | 400 | Электромеханический привод с возвратной пружиной Belimo BM(BLF, BF) | 8 710.00 |
| КВП-90-НО-ВМ | 355 | 400 | Электромеханический привод с возвратной пружиной Belimo BM(BLF, BF) | 8 848.00 |
| КВП-90-НО-ВМ | 400 | 400 | Электромеханический привод с возвратной пружиной Belimo BM(BLF, BF) | 9 003.00 |
| КВП-90-НО-ВМ | 450 | 400 | Электромеханический привод с возвратной пружиной Belimo BM(BLF, BF) | 9 677.00 |
| КВП-90-НО-ВМ | 500 | 400 | Электромеханический привод с возвратной пружиной Belimo BM(BLF, BF) | 9 913.00 |
| КВП-90-НО-ВМ | 560 | 400 | Электромеханический привод с возвратной пружиной Belimo BM(BLF, BF) | 10 197.00 |
| КВП-90-НО-ВМ | 630 | 400 | Электромеханический привод с возвратной пружиной Belimo BM(BLF, BF) | 10 538.00 |
| КВП-90-НО-ВМ | 710 | 400 | Электромеханический привод с возвратной пружиной Belimo BM(BLF, BF) | 10 936.00 |
| КВП-90-НО-ВМ | 800 | 400 | Электромеханический привод с возвратной пружиной Belimo BM(BLF, BF) | 11 846.00 |
| КВП-90-НО-ВМ | 900 | 400 | Электромеханический привод с возвратной пружиной Belimo BM(BLF, BF) | 14 934.00 |
| КВП-90-НО-ВМ | 1000 | 400 | Электромеханический привод с возвратной пружиной Belimo BM(BLF, BF) | 15 511.00 |
| КВП-90-НО-ЭМ | 100 | 400 | Электромагнитный привод ЭМ(220В, 24В, 12В) | 4 111.00 |
| КВП-90-НО-ЭМ | 125 | 400 | Электромагнитный привод ЭМ(220В, 24В, 12В) | 4 225.00 |
| КВП-90-НО-ЭМ | 140 | 400 | Электромагнитный привод ЭМ(220В, 24В, 12В) | 4 331.00 |
| КВП-90-НО-ЭМ | 160 | 400 | Электромагнитный привод ЭМ(220В, 24В, 12В) | 3 989.00 |
| КВП-90-НО-ЭМ | 180 | 400 | Электромагнитный привод ЭМ(220В, 24В, 12В) | 4 063.00 |
| КВП-90-НО-ЭМ | 200 | 400 | Электромагнитный привод ЭМ(220В, 24В, 12В) | 4 136.00 |
| КВП-90-НО-ЭМ | 225 | 400 | Электромагнитный привод ЭМ(220В, 24В, 12В) | 4 233.00 |
| КВП-90-НО-ЭМ | 250 | 400 | Электромагнитный привод ЭМ(220В, 24В, 12В) | 4 331.00 |
| КВП-90-НО-ЭМ | 280 | 400 | Электромагнитный привод ЭМ(220В, 24В, 12В) | 4 444.00 |
| КВП-90-НО-ЭМ | 315 | 400 | Электромагнитный привод ЭМ(220В, 24В, 12В) | 4 574.00 |
| КВП-90-НО-ЭМ | 355 | 400 | Электромагнитный привод ЭМ(220В, 24В, 12В) | 4 737.00 |
| КВП-90-НО-ЭМ | 400 | 400 | Электромагнитный привод ЭМ(220В, 24В, 12В) | 4 916.00 |
| КВП-90-НО-ЭМ | 450 | 400 | Электромагнитный привод ЭМ(220В, 24В, 12В) | 5 679.00 |
| КВП-90-НО-ЭМ | 500 | 400 | Электромагнитный привод ЭМ(220В, 24В, 12В) | 5 948.00 |
| КВП-90-НО-ЭМ | 560 | 400 | Электромагнитный привод ЭМ(220В, 24В, 12В) | 6 273.00 |
| КВП-90-НО-ЭМ | 630 | 400 | Электромагнитный привод ЭМ(220В, 24В, 12В) | 6 654.00 |
| КВП-90-НО-ЭМ | 710 | 400 | Электромагнитный привод ЭМ(220В, 24В, 12В) | 7 109.00 |
| КВП-90-НО-ЭМ | 800 | 400 | Электромагнитный привод ЭМ(220В, 24В, 12В) | 8 141.00 |
| КВП-90-НО-ЭМ | 900 | 400 | Электромагнитный привод ЭМ(220В, 24В, 12В) | 9 027.00 |
| КВП-90-НО-ЭМ | 1000 | 400 | Электромагнитный привод ЭМ(220В, 24В, 12В) | 9 839.00 |
| КВП-90-НО-ВМ-ВЗ | 100 | 400 | Электромеханический привод с возвратной пружиной Belimo BM(BLF, BF) | 22 945.00 |
| КВП-90-НО-ВМ-ВЗ | 125 | 400 | Электромеханический привод с возвратной пружиной Belimo BM(BLF, BF) | 23 091.00 |
| КВП-90-НО-ВМ-ВЗ | 140 | 400 | Электромеханический привод с возвратной пружиной Belimo BM(BLF, BF) | 23 213.00 |
| КВП-90-НО-ВМ-ВЗ | 160 | 400 | Электромеханический привод с возвратной пружиной Belimo BM(BLF, BF) | 22 831.00 |
| КВП-90-НО-ВМ-ВЗ | 180 | 400 | Электромеханический привод с возвратной пружиной Belimo BM(BLF, BF) | 22 929.00 |
| КВП-90-НО-ВМ-ВЗ | 200 | 400 | Электромеханический привод с возвратной пружиной Belimo BM(BLF, BF) | 23 018.00 |
| КВП-90-НО-ВМ-ВЗ | 225 | 400 | Электромеханический привод с возвратной пружиной Belimo BM(BLF, BF) | 23 132.00 |
| КВП-90-НО-ВМ-ВЗ | 250 | 400 | Электромеханический привод с возвратной пружиной Belimo BM(BLF, BF) | 23 246.00 |
| КВП-90-НО-ВМ-ВЗ | 280 | 400 | Электромеханический привод с возвратной пружиной Belimo BM(BLF, BF) | 23 392.00 |
| КВП-90-НО-ВМ-ВЗ | 315 | 400 | Электромеханический привод с возвратной пружиной Belimo BM(BLF, BF) | 23 571.00 |
| КВП-90-НО-ВМ-ВЗ | 355 | 400 | Электромеханический привод с возвратной пружиной Belimo BM(BLF, BF) | 23 774.00 |
| КВП-90-НО-ВМ-ВЗ | 400 | 400 | Электромеханический привод с возвратной пружиной Belimo BM(BLF, BF) | 24 009.00 |
| КВП-90-НО-ВМ-ВЗ | 450 | 400 | Электромеханический привод с возвратной пружиной Belimo BM(BLF, BF) | 24 903.00 |
| КВП-90-НО-ВМ-ВЗ | 500 | 400 | Электромеханический привод с возвратной пружиной Belimo BM(BLF, BF) | 25 236.00 |
| КВП-90-НО-ВМ-ВЗ | 560 | 400 | Электромеханический привод с возвратной пружиной Belimo BM(BLF, BF) | 25 651.00 |
| КВП-90-НО-ВМ-ВЗ | 630 | 400 | Электромеханический привод с возвратной пружиной Belimo BM(BLF, BF) | 26 138.00 |
| КВП-90-НО-ВМ-ВЗ | 710 | 400 | Электромеханический привод с возвратной пружиной Belimo BM(BLF, BF) | 26 715.00 |
| КВП-90-НО-ВМ-ВЗ | 800 | 400 | Электромеханический привод с возвратной пружиной Belimo BM(BLF, BF) | 27 958.00 |
| КВП-90-НО-ВМ-ВЗ | 900 | 400 | Электромеханический привод с возвратной пружиной Belimo BM(BLF, BF) | 31 858.00 |
| КВП-90-НО-ВМ-ВЗ | 1000 | 400 | Электромеханический привод с возвратной пружиной Belimo BM(BLF, BF) | 32 703.00 |
Схема конструкции и геометрические характеристики клапана КВП-90-НО-D
Примеры схем подключения электроприводов клапана КВП-90-НО-D

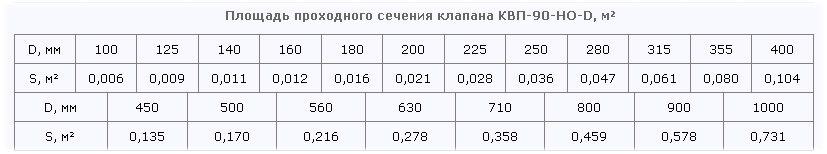

Площадь проходного сечения клапана КВП-90-НО-D

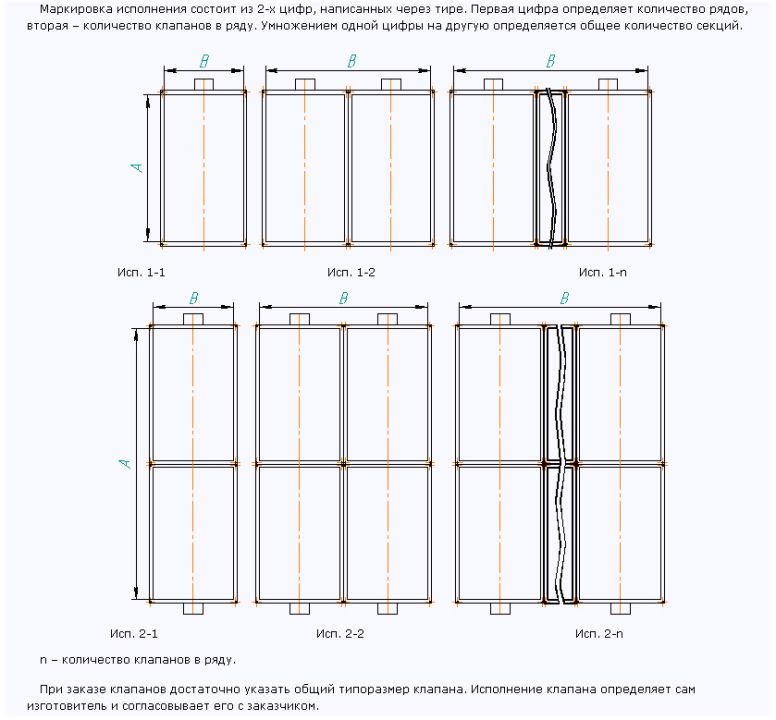

Схемы исполнения кассет клапана КВП-90-НО-D
Страна происхождения: Россия
Цена: от 3 989.00 руб.
