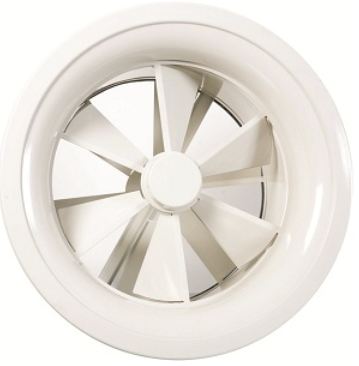

Высоко-индукционные диффузоры TSD

Диффузор TSD обеспечивает комфортную вентиляцию больших высоких залов. Благодаря возможности регулирования воздушной струи диффузор можно использовать для раздачи охлажденного и нагретого воздуха. Высота установки составляет от 4 до 15 метров. Форма воздушной струи регулируется как вручную, так и с помощью электропривода.

TSD состоит из впускного конуса, внутреннего и внешнего корпусов с регулируемыми лапастями. В режиме охлаждения лопасти находятся в открытом положении (горизонтальная раздача воздуха), в режиме обогрева в закрытом (вертикальная раздача воздуха).

Конструкция

TSD изготовлен из стали с порошковым покрытием (RAL 9010) и выпускается в типоразмерах для присоединения к воздуховодам диаметром 315, 400, 630 и 800 мм.

Монтаж

TSD присоединяется к круглому воздуховоду непосредственно или через присоединительную камеру.

Код заказа:

• TSD - стандартный диффузор.
• TSD с электроприводом доступен в трёх версиях:
• TSD-M1 - Электропривод 230В;
• TSD-M2 - Электропривод 24В;
• TSD-M3 - Электропривод 24В, плавное регулирование 0-10V.

---

Принадлежности:

• TSD-PB - Вентиляционная камера

---
