Дымососы центробежные двустороннего всасывания Д-15,5х2; Д-18х2; Д-20х2; Д-21,5х2

Центробежные дымососы двустороннего всасывания типа Д х2 предназначены для отсасывания дымовых газов из топок паровых стационарных котлов.

Дымососами комплектуются пылеугольные котлы с уравновешенной тягой паропроизводительностью 220...480 т/ч, оборудованные эффективно действующими золоуловителями (остаточная запыленность дымовых газов не более 1 г/м3), а также газомазутные котлы с уравновешенной тягой той же паропроизводительности. Дымососы обеспечивают параметры газовых трактов котлов при установке двух машин на котел.

Максимально допустимая температура перемещаемых дымовых газов на входе в дымососы не должна превышать +250° С.

Основными узлами дымососов являются: рабочее колесо, ходовая часть, улитка, всасывающие карманы (левый и правый) и осевые направляющие аппараты (левый и правый) с общим приводом.

Рабочее колесо состоит из крыльчатки и ступицы. Крыльчатка представляет сварную конструкцию, состоящую из 64-х листовых вперед загнутых лопаток (32х2), расположенных между основным и двумя покрывающими коническими дисками.

Ходовая часть состоит из вала, двух разъемных корпусов подшипников, двух радиальных сферических роликоподшипников, узлов уплотнения (правого и левого) и упругой втулочно-пальцевой муфты, соединяющей вал машины непосредственно с валом электродвигателя.

Улитка и всасывающие карманы выполняются сварными из листовой и профильной стали. Для предотвращения прорыва горячих газов в окружающую атмосферу в месте прохода вала ходовой части через торцевые стенки всасывающих карманов предусмотрены уплотнения.

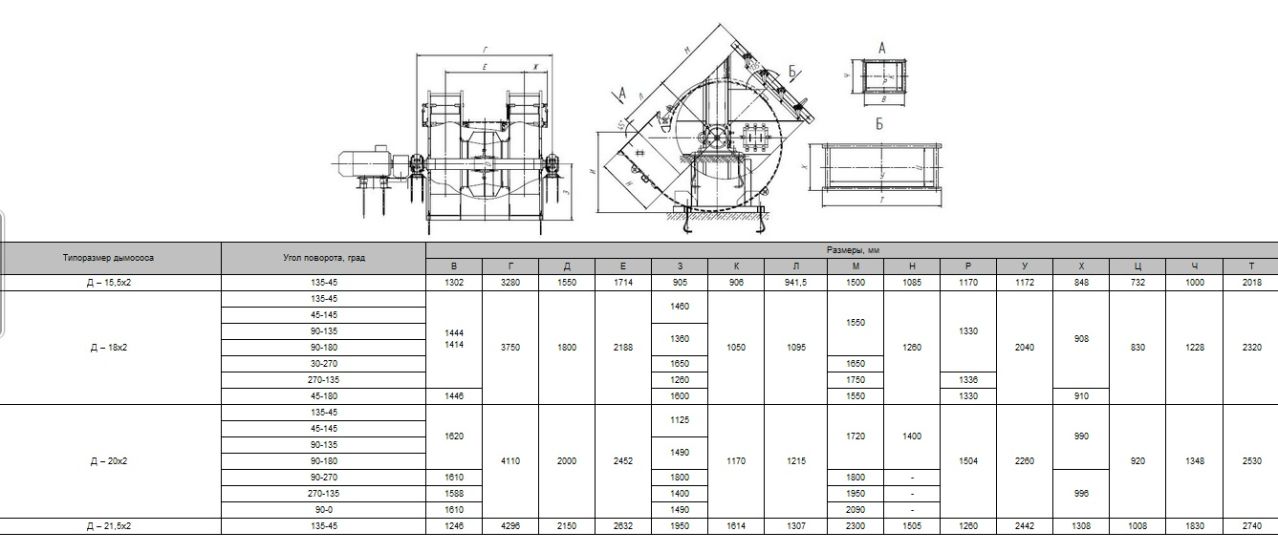

В зависимости от взаимного расположения нагнетательного патрубка улитки и входных патрубков всасывающих карманов дымососы имеют несколько исполнений.
