Дымосос Д-21С-1

Дымососы Д изготавливаются правого и левого направлений вращения. Направление вращения рабочего колеса, по часовой стрелке определяет вентилятор правого вращения, против часовой стрелки - левого вращения, если смотреть на вентилятор (дымосос) со стороны привода.

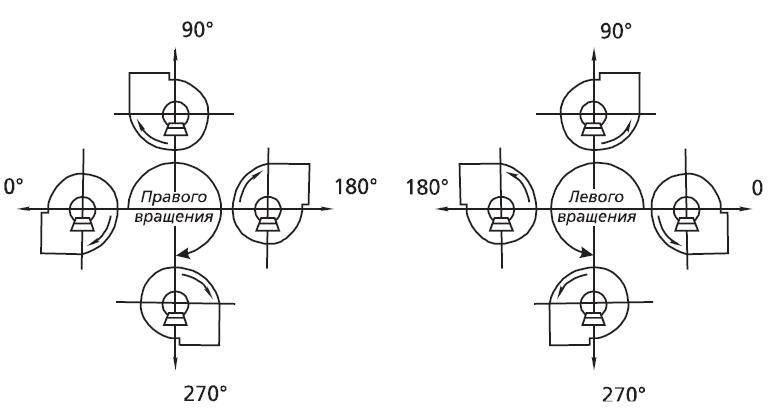

Вентиляторы (дымососы) должны допускать установку спирального корпуса с углами разворота в пределах 0° ? 270° через каждые 15°. Угол отсчитывается от горизонтальной плоскости.

Допускается применение отдельных типов вентиляторов в технологических установках, требующих регулирования производительности, для перемещения чистого воздуха, а также в качестве дымососов на газомазутных котлах с уравновешенной тягой.

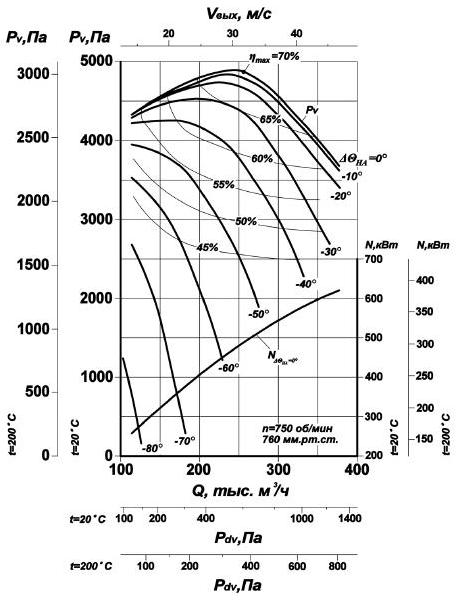

Условные обозначения

• Q – производительность, м3 /час;
• Pv – полное давление, Па;
• Ny – мощность электродвигателя, установочная, кВт;
• η – коэффициент полезного действия, в долях единицы;
• u – окружная скорость рабочего колеса, об/мин;
• t – температура перемещаемой среды.
