Клапан двойного действия КОМ-ДД прямоугольного сечения

Другие исполнения

• Клапан КОМ-1 с электромагнитным приводом
• Клапан КОМ-1 с электромеханическим приводом
• Клапан КОМ-1 с реверсивным приводом

---

Описание

Противопожарные клапаны двойного действия КОМ^®-ДД предназначены для установки в системах основной общеобменной вентиляции, используемых для удаления газов и дыма после пожара из помещений, защищаемых установками газового, аэрозольного или порошкового пожаротушения.
Клапаны могут использоваться также в качестве противопожарных нормально открытых (огнезадерживающих) клапанов в приточных и вытяжных системах вентиляции указанных помещений с целью блокирования распространения пожара и продуктов горения в местах пересечения воздуховодами ограждений защищаемых помещений.
Применение клапанов осуществляется в соответствии с нормативными требованиями.

Предел огнестойкости клапана КОМ^®-ДД

• в режиме клапана двойного действия – EI 15;
• в режиме нормально открытого (огнезадерживающего) клапана при расположении привода со стороны, противоположнойтепловому воздействию - EI 15.

Клапаны сертифицированы ВНИИПО МЧС России
Предел огнестойкости клапанов EI 15 соответствует требованиям п .7.12 СП 7.13130.2009, предъявляемым к противопожарным клапанам систем вентиляции помещений, защищаемых установками газового, аэрозольного или порошкового пожаротушения.
Клапаны выпускаются «канального» типа прямоугольного сечения с двумя присоединительными фланцами. Привод клапанов устанавливается снаружи корпуса. Корпус клапанов изготавливается из оцинкованной стали.

Клапаны двойного действия КОМ^®-ДД изготавливаются с реверсивными приводами BELIMO типа BLE или BE (для клапанов больших размеров).

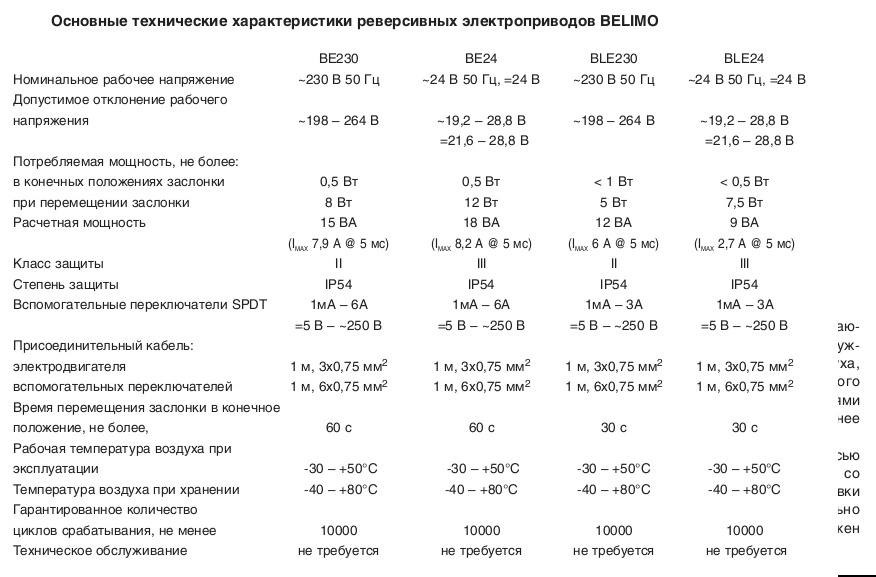

Реверсивные электрические приводы

На нормально закрытых (в том числе дымовых) противопожарных клапанах устанавливаются реверсивные электроприводы специального исполнения типа BE и BLE фирмы BELIMO, предназначенные для работы в условиях повышенных температур окружающей среды.
Эти приводы перемещают заслонку клапана из исходного положения (закрыта) в рабочее (открыта) и обратно при помощи электродвигателя в зависимости от схемы подключения цепи питания к обмоткам привода. Управляющим сигналом на срабатывание клапана в данном случае является подача напряжения на соответствующие клеммы питания привода.
Преимуществом реверсивных приводов является невозможность перемещения заслонки противопожарных клапанов из исходного положения в рабочее (открыта) при любых вариантах отключения напряжения на объекте, в том числе при тушении пожара подразделениями противопожарной службы. По этой причине противопожарные клапаны с этими приводами рекомендуется использовать в приточно-вытяжных системах противодымной вентиляции, имеющих несколько клапанов с адресным управлением, например, в системах дымоудаления зданий повышенной этажности, в системах приточной вентиляции незадымляемых лестничных клеток типа Н3 и т.п.
Время перемещения заслонки в рабочее положение не превышает 30 с для приводов типа BLE и 60 с для приводов типа ВЕ. При снятии напряжения с реверсивного привода заслонка клапана остается в положении, в котором она находилась в момент отключения напряжения.

На клапанах могут быть установлены электромеханические приводы BELIMO с возвратной пружиной типа BLF или BF без терморазмыкающего устройства (ТРУ) (применение электромеханических приводов на противопожарных клапанах двойного действия противоречит п. 7.18 СП 7.13130.2009).

Нормально открытые (НО) клапаны КОМ^®-ДД изготавливаются с электромеханическими приводами BELIMO с возвратной пружиной типа BLF или BF с ТРУ на 72°С.

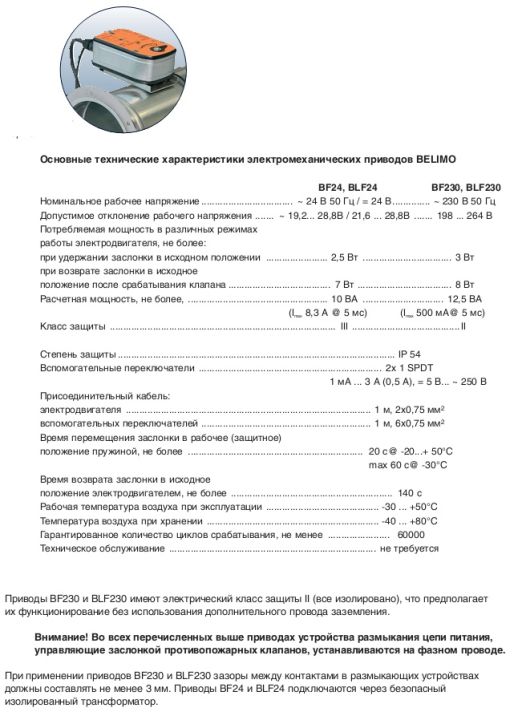

Электромеханические приводы с возвратной пружиной

На всех видах противопожарных клапанов устанавливаются следующие модификации двухпозиционных приводов с возвратной пружиной фирмы BELIMO:

• BF230;
• BLF230;
• BF24;
• BLF24.

Наряду с перечисленными на клапанах устанавливаются приводы BELIMO с аббревиатурой VIM (например, BF230 VIM) на корпусе привода. Эти приводы имеют такие же характеристики, как и приводы серии BF и BLF.
Указанные приводы предназначены для управления заслонкой противопожарных клапанов в условиях повышенных температур окружающей среды.
Указанные приводы в соответствии с гарантией завода-изготовителя обеспечивают надежную работу противопожарных клапанов как в условиях пожара, так и при проведении сертификационных испытаний клапанов.
Использование других электромеханических приводов BELIMO является нарушением предписания завода-изготовителя на применение приводов.

Управляющим сигналом на срабатывание клапанов с электромеханическим приводом BELIMO является снятие напряжения с привода, после чего возвратная пружина достаточно быстро переводит заслонку из исходного в рабочее (защитное) положение.
При подаче напряжения на привод электродвигатель переводит заслонку в исходное положение и удерживает ее в этом положении, потребляя незначительную мощность.
Приводы для противопожарных клапанов также оборудованы:

• механизмом ручного управления, позволяющим перемещать заслонку в исходное положение при отключенном источнике питания;
• двумя встроенными переключателями, сигнализирующими рабочее (защитное) положение заслонки (до 5°) и исходное положение заслонки (более 80°);
• терморазмыкающим устройством, срабатывающим при заданной температуре (только для нормально открытых клапанов).



Выбор привода
При выборе типа привода и дополнительных устройств (например, тепловых замков), обеспечивающих срабатывание клапана, учитываются следующие факторы: назначение клапана (нормально открытый, нормально закрытый и дымовой); нормативные требования к способам управления срабатыванием клапана при пожаре; место установки клапана с точки зрения удобства проведения периодических испытаний и возможности управления им при пожаре; затраты на эксплуатацию клапанов.
Электромагнитные, электромеханические и реверсивные приводы позволяют обеспечить автоматическое, дистанционное и местное управление клапанами в соответствии с нормативными требованиями при надлежащем исполнении системы управления.
Подачу сигнала на открывание противопожарных нормально закрытых клапанов в системах подпора воздуха рекомендуется производить на 15-20 секунд раньше пуска вентиляторов.
Проектирование системы автоматики управления кассетой из клапанов с электромагнитным приводом или приводом BELIMO осуществляется с учетом количества приводов в кассете.
При наличии нескольких приводов в кассете должно быть обеспечено одновременное срабатывание всех клапанов кассеты.



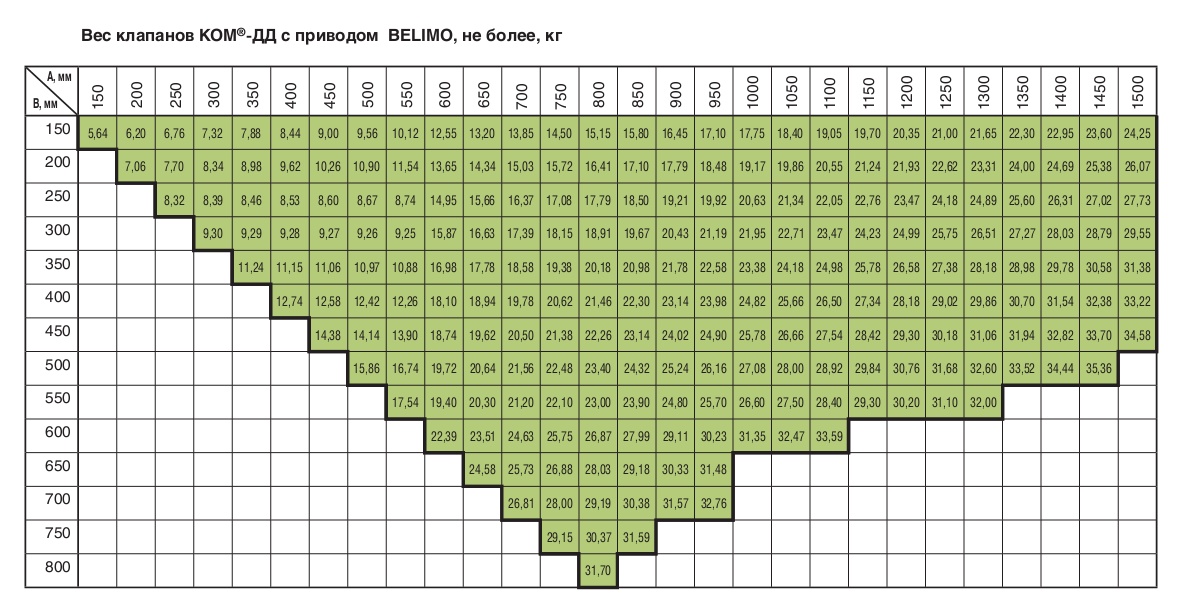

Клапаны КОМ^®-ДД работоспособны в любой пространственной ориентации.

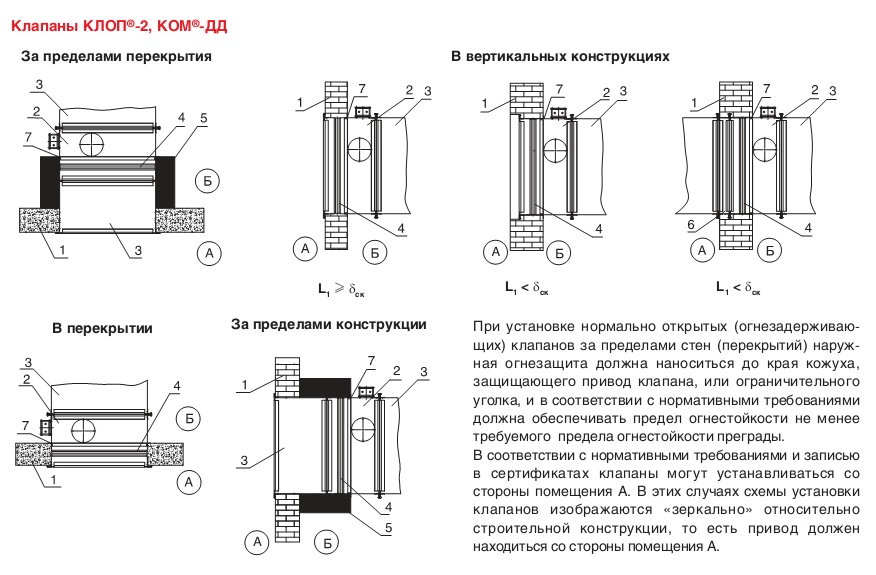

При проектировании и установке клапанов в системах вентиляции следует учитывать удобство доступа к приводу клапана и смотровым люкам в его корпусе.
Вид климатического исполнения клапанов – У3 по ГОСТ 15150-69. Клапаны могут устанавливаться внутри помещений с температурой среды от -30°C до +40°С при отсутствии прямого воздействия атмосферных осадков и конденсации влаги на заслонке.
Окружающая среда должна быть взрывобезопасной, не содержащей агрессивных паров и газов в концентрациях, разрушающих металлы, лакокрасочные покрытия и электроизоляцию.

Особенности маркировки



При покупке клапанов выдаются технические паспорта со штемпельной печатью синего цвета в правом верхнем углу лицевой стороны обложки. Обложки паспортов сделаны из плотной цветной бумаги, для каждого вида клапана своего цвета. В верхней части должна быть наклеена фирменная марка с логотипом производителя (пламя – красное, надпись, и стилизованное изображение дыма черного цвета), изготовленная из металлизированной фольги, имитирующей золото. По диагонали выполнена выборочная лакировка в виде логотипа производителя.

Каждый технический паспорт имеет свой номер, который размещается в центре паспорта. Номер технического паспорта совпадает с номером счета, согласно которому отпускается данная партия продукции. Например: 15/6. Если на партию клапанов необходимо несколько технических паспортов согласно одному счету, то они нумеруются порядковыми цифрами через дефис от номера счета. Например: 15/6-1, 15/6-2 и т. д.

На размещенной в техническом паспорте копии сертификата пожарной безопасности ставится штемпельная печать производитля синего цвета и подпись уполномоченного лица.

Этикетки с серийными номерами клапанов наклеены на корпуса клапанов. Каждая из них имеет свой цвет. Этикетки, так же как и защитная марка, изготовлены из металлизированной фольги. Надписи на основном фоне золотистого цвета, на горизонтальной красной полосе внизу этикетки – черного. По диагонали (по всему полю) сделана выборочная лакировка в виде логотипа производителя.

Дополнительно на корпус клапана наклеиваются этикетки с указанием функционального назначения клапана (НО, НЗ, Д) и предела огнестойкости. Кроме того, на клапаны с электромагнитным приводом наклеиваются этикетки со схемой подключения электромагнита и микропереключателей, а также этикетки с указанием положения заслонки («открыто», «закрыто»).

---
