Воздухораспределители ВПК
Общие сведения
Воздухораспределители типа ВПК предназначены для применения в системах вентиляции, кондиционирования воздуха и воздушного отопления помещений для подачи приточного воздуха преимущественно в рабочую зону с высоты до 6м, а так же в верхнюю зону. Их применение рекомендуется при значительных кратностях воздухообмена в помещениях, в которых не предусмотривается устройство технических подшивных потолков.
Воздухораспределители ВПК имеют три конструктивных исполнения, включающих 18 размеров. Воздуховыпускные отверстия имеют постоянный размер (F=0,00087м2). В воздухораспределителях типа ВПК1и ВПК2 отверстия размещаются на нижней поверхности воздуховода, а в ВПК3 – по всей поверхности. Характерной особенностью воздухораспределителей является постоянство расстояния между рядами отверстий по ширине воздухораспределителя. Расстояние между отверстиями по длине также сохраняется постоянными и равными: в воздухораспределителях ВПК1 L=150мм, в воздухораспределителях ВПК2 и ВПК3 L=100мм. Количество рядов отверстий уменьшается к концу воздухораспределителя в соответствии с уменьшением диаметра воздухораспределителя. Нормальное к оси воздухораспределителя направление выпуска воздуха из отверстий обеспечивается за счет отгиба лепестков отверстий внутрь воздухораспределителей у передней стенки отверстия (считая по движению воздуха) под углом 120 градусов.
Пропускная способность указана при скорости в начальном сечении воздухораспределителя от 4 м/с до 12 м/с.

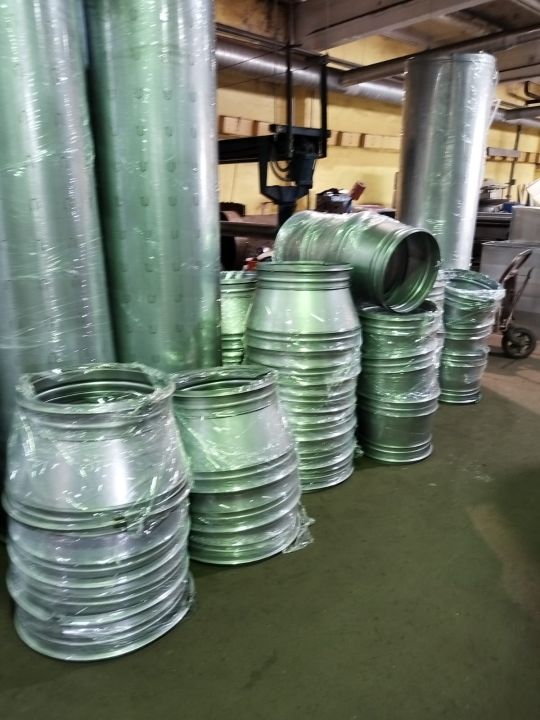

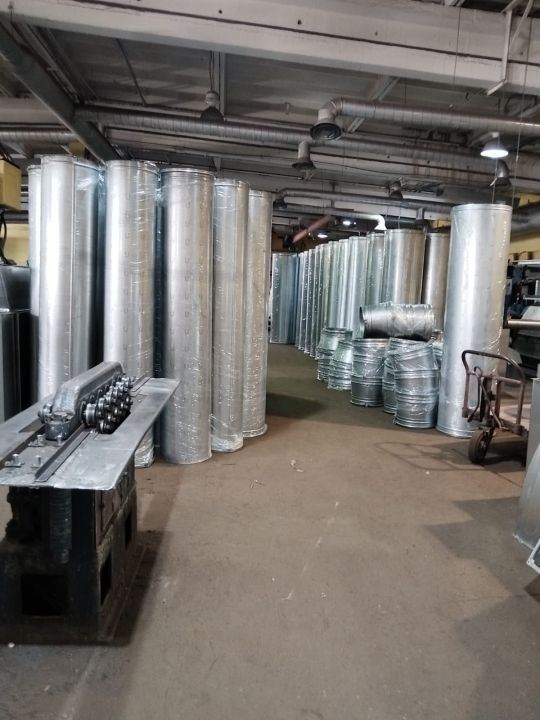

Длина секции 2,5 м. Секции перфорированных воздуховодов разных диаметров соединены между собой переходами.
Воздухораспределители типа ВПК предназначены для применения в системах вентиляции, кондиционирования воздуха и воздушного отопления помещений для подачи приточного воздуха преимущественно в рабочую зону с высоты до 6м, а так же в верхнюю зону. Их применение рекомендуется при значительных кратностях воздухообмена в помещениях, в которых не предусмотривается устройство технических подшивных потолков.
Воздухораспределители ВПК имеют три конструктивных исполнения, включающих 18 размеров. Воздуховыпускные отверстия имеют постоянный размер (F=0,00087м2). В воздухораспределителях типа ВПК1и ВПК2 отверстия размещаются на нижней поверхности воздуховода, а в ВПК3 – по всей поверхности. Характерной особенностью воздухораспределителей является постоянство расстояния между рядами отверстий по ширине воздухораспределителя. Расстояние между отверстиями по длине также сохраняется постоянными и равными: в воздухораспределителях ВПК1 L=150мм, в воздухораспределителях ВПК2 и ВПК3 L=100мм. Количество рядов отверстий уменьшается к концу воздухораспределителя в соответствии с уменьшением диаметра воздухораспределителя. Нормальное к оси воздухораспределителя направление выпуска воздуха из отверстий обеспечивается за счет отгиба лепестков отверстий внутрь воздухораспределителей у передней стенки отверстия (считая по движению воздуха) под углом 120 градусов.
Пропускная способность указана при скорости в начальном сечении воздухораспределителя от 4 м/с до 12 м/с.
Длина секции 2,5 м. Секции перфорированных воздуховодов разных диаметров соединены между собой переходами.
Технические характеристики
Показать
| Наименование | Диаметр, мм | Длина воздухораспределителя, м | Коэффициент местного сопротивления | Пропускная способность воздухораспределителя, м3/ч | Цена, руб. |
|---|---|---|---|---|---|
| ВПК1.00.000-06 | 500 | 7,692 | 1,8 | 2820-8450 | 20 835.00 |
| ВПК1.00.000-05 | 630 | 12,91 | 1,7 | 4460-13400 | 37 464.00 |
| ВПК1.00.000-04 | 630 | 15,384 | 1,5 | 4460-13400 | 47 179.00 |
| ВПК1.00.000-03 | 710 | 18,128 | 1,6 | 5680-17000 | 57 464.00 |
| ВПК1.00.000-02 | 710 | 20,602 | 1,5 | 5680-17000 | 68 085.00 |
| ВПК1.00.000-01 | 800 | 23,346 | 1,6 | 7200-21600 | 80 086.00 |
| ВПК1.00.000 | 800 | 25,82 | 1,5 | 7200-21600 | 92 113.00 |
| ВПК2.00.000-06 | 1000 | 7,84 | 2,2 | 11200-33600 | 38 812.00 |
| ВПК2.00.000-05 | 1000 | 10,32 | 1,8 | 11200-33600 | 53 698.00 |
| ВПК2.00.000-04 | 1250 | 15,88 | 1,8 | 17600-52700 | 88 941.00 |
| ВПК2.00.000-03 | 1400 | 18,63 | 1,9 | 22000-66000 | 108 181.00 |
| ВПК2.00.000-02 | 1400 | 21,11 | 1,8 | 22000-66000 | 127 418.00 |
| ВПК2.00.000-01 | 1600 | 23,99 | 1,9 | 28800-86400 | 151 377.00 |
| ВПК2.00.000 | 1600 | 26,47 | 1,8 | 28800-86400 | 175 350.00 |
| ВПК3.00.000-03 | 1000 | 5,36 | 1,9 | 11200-33600 | 37 263.00 |
| ВПК3.00.000-02 | 1250 | 8,44 | 1,9 | 17600-52700 | 63 165.00 |
| ВПК3.00.000-01 | 1400 | 11,19 | 1,8 | 22000-66000 | 92 176.00 |
| ВПК3.00.000 | 1600 | 14,07 | 1,8 | 28800-86400 | 125 346.00 |

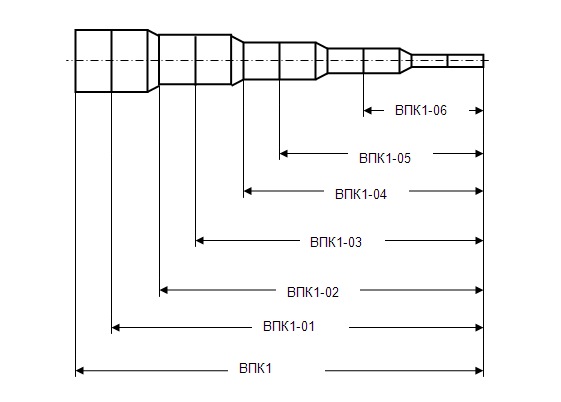

Габаритные размеры. Воздухораспределители ВПК
Страна происхождения: Россия
Цена: от 20 835.00 руб.
