Клапан дымоудаления ДКС-1 с электромеханическим приводом

Клапан дымоудаления ДКС-1 с электромагнитным приводом

---

 Назначение

Клапан ДКС-1 с электромеханическим приводом предназначен для открытия проемов в шахтах (каналах) систем вытяжной противодымной вентиляции зданий и сооружений различного назначения. Применение клапана осуществляется в соответствии с требованиями СНиП 2.04.05-91*. Предел огнестойкости клапана - 1,5 часа (Е90).

Монтаж

Клапан сохраняет работоспособность вне зависимости от пространственной ориентации плоскости его установки. Устанавливается в проемах ограждающих конструкций, перекрытий или подвесных потолках, а также на ответвлениях воздуховодов дымовых или воздухоприточных каналов.

Вид климатического исполнения и категория размещения - УХЛ4 по ГОСТ 15150-69.

Условия эксплуатации
Клапаны с электромагнитным и электромеханическим приводами могут устанавливаться внутри помещения с температурой среды от - 30°С до + 50°С при отсутствии прямого воздействия атмосферных осадков и конденсации влаги на заслонке.

Клапаны изготавливаются двух видов

• стеновой

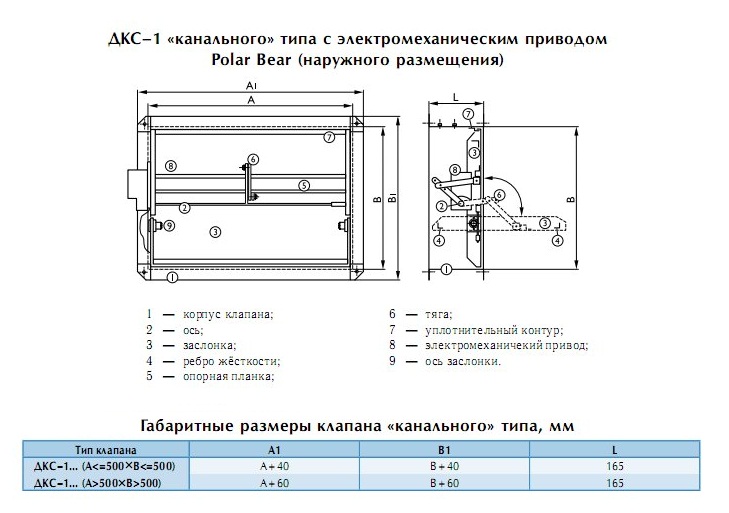

• канальный


Для клапанов с площадью проходного сечения более 0,48 м2 используется модульная конструкция заслонки.

Окружающая среда должна быть взрывобезопасной, не содержать агрессивных паров и газов в концентрациях, разрушающих металлы, лакокрасочные покрытия и электроизоляцию. Клапан не подлежит установке в помещениях категорий А и Б (по НПБ 105-95) по взрывопожароопасности.

Рекомендуемое значение скорости газа через проходное сечение клапана - не более 20 м•с-1 .

Обслуживание

• Техническое обслуживание клапана проводится в соответствии с ГОСТ 12.4.021-75 и должно предусматривать регулярные периодические проверки клапана, осуществляемые не реже одного раза в год или после аварийных ситуаций и включает следующие виды работ:
• визуальная проверка технического состояния клапана;
• проверка функционирования клапана;
• устранение возникших неисправностей.
• Визуальная проверка технического состояния клапана предусматривает внешний осмотр поверхностей клапана и его подвижных частей.

Трещины, раковины и другие дефекты на этих поверхностях не допускаются. Проверяется крепление клапана к воздуховоду.
Очистку внутренней поверхности клапана следует выполнять в соответствии с общим регламентом работ по чистке каналов вентиляционных систем с обеспечением правил безопасности.

Проверку функционирования клапана проводить следующим образом.

• Клапан с электроприводом:
• подавая напряжение на электромагнитный привод или снимая напряжение с электромеханического привода перевести заслонку клапана из исходного положения в рабочее;
• в зависимости от применённого привода вручную или дистанционно перевести и зафиксировать заслонку в исходном положении.
• Контроль положения заслонки производится по сигналам на пульте управления или визуально через технологический люк. Приводной  механизм и заслонка клапана должны перемещаться без рывков и заеданий.
• О возникших в гарантийный период неисправностях клапана, приведших к ограничению или невозможности выполнения клапаном своих функций, следует сообщать заводу-изготовителю. Неисправности могут устраняться заводом-изготовителем, его официальными представителями или эксплуатационной службой объекта (при условии согласования действий с заводом-изготовителем)
• В целях сохранения работоспособности клапана в процессе эксплуатации запрещается нанесение на его внутренние поверхности масляных, лаковых и других покрытий.
