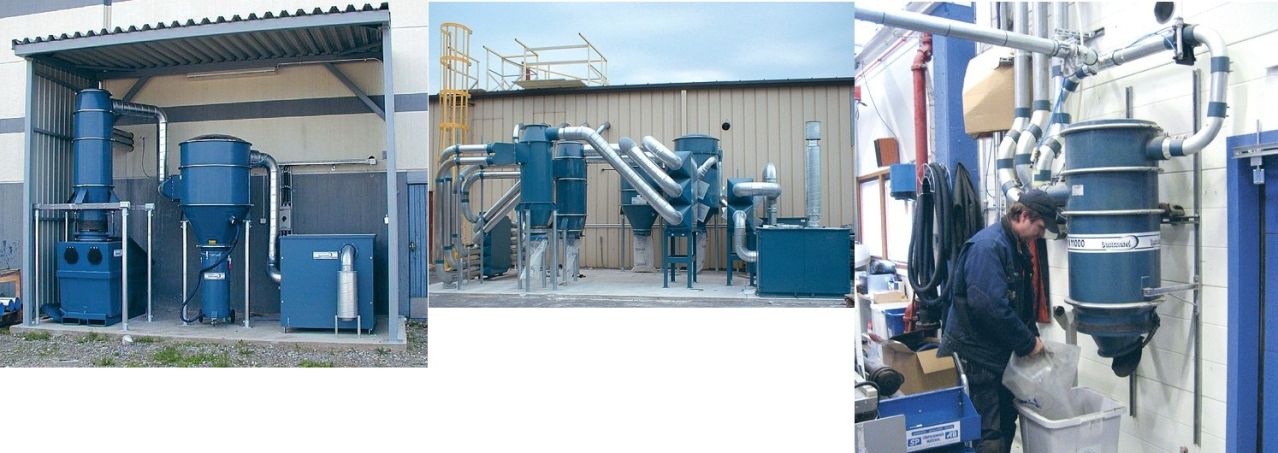

Пылеулавливающие агрегаты и фильтроциклоны DC-S

Назначение

Вакуумные пылеулавливающие агрегаты, фильтры и фильтроциклоны предназначены для очистки воздуха от мелко- среднедисперсной сухой, легко очищаемой, пыли и дыма с размером вредных частиц до 0,1 микрона.
Пылеулавливающие агрегаты, фильтры и фильтроциклоны эксплуатируется в составе высоковакуумной системы центрального пылеудаления и уборки.

Функционирование

Система трубопроводов подводит загрязненный воздух ко входу пылеулавливающего агрегаты, фильтра или фильтроциклона.
Крупные частицы пыли и мусора осаждаются циклоном. Далее поступающий воздушный поток проходит тонкую очистку воздуха.
Самоочистка фильтра производится обратными импульсами воздуха, что позволяет быстро и удобно очищать фильтр. Конструкция пылеулавливающего агрегата обеспечивает легкую и безопасную замену старого фильтра на новый.
Широкий спектр узлов / клапанов для постоянной автоматической разгрузки (шнековой, механической, воздушной разгрузки) накопительного бункера позволяют применять данные фильтроциклоны в системах пылеудаления постоянного цикла и максимально упростить их обслуживание.

Ассортимент

1. DС-S11000 Пылеулавливающий агрегат с модульной конструкцией. Входной модуль с патрубком может быть повернут или развернут. Дополнительные модули могут быть установлены для увеличения емкости циклона. Напольная или настенная установка. Пылеулавливающие агрегаты DC-S11000 и
2. DC-S11000Х всегда должны оснащаться разгрузочным конусом или другим оборудованием для разгрузки. Пылеулавливающий агрегат DC-S11000Х оснащается фильтром с большей площадью и дополнительным модулем. Пылеулавливающий агрегат DC-S11000Е оснащается для работы со взрывоопасной пылью, например, древесной пылью и имеет порт облегчения взрыва, а сбор материала осуществляется в стальной контейнер.
3. DС-S21000 Пылеулавливающий агрегат с модульной конструкцией. Входной модуль с патрубком может быть повернут или развернут. Входной патрубок выбирается Заказчиком из широкого спектра вариантов. Дополнительные модули могут быть установлены для увеличения емкости циклона. Напольная установка. Пылеулавливающий агрегат DC-S21000Х оснащается фильтром с большей площадью. В стандартном варианте удаленный материал собирается в пластиковый мешок, но возможны и альтернативные варианты разгрузки.
4. DС-S32000 Тоже что DС-S21000.
5. DC-S34000 Тоже что DС-S21000 и DС-S21000X.

Комплектация

• 5024 Крепление на стену. Модель: S11000
• 7179 Крепление на стену (стандарт). Модель: S11000
• 4706 Конус разгрузочный. Модель: все
• 4614 Мешок пластиковый для сбора пыли, 50 шт. Модель: S11000
• 4714 Мешок пластиковый для сбора пыли, 50 шт. Модель: все, кроме S11000
• 42429 Мешок пластиковый антистатический для сбора пыли, 25 шт. Модель: все
• 8188 Таймер, например, для самоочистки. Модель: S11000
• 40186 Модуль сброса давления. Модель: S11000
• 40187 Модуль сброса давления. Модель: S21000
• 40188 Модуль сброса давления. Модель: S32000, S34000
• 40407 Модуль циклона для повышения производительности. Модель: S11000
• 4612 Модуль циклона для повышения производительности. Модель: S32000, S34000
• 40007 Защита входа. Входная защитная пластина снижает износ циклона при сборе абразивного материала. Модель: S32000, S34000
• 40007 Контроллер. Может использоваться для активации очистки фильтра. Модель: S32000, S34000
• 7290 Шасси. Модель: S11000
• 7195 Шасси. Используется при сборе материала который осаждается в контейнер до 1.1 м. Увеличенное расстояние между ножек с 860 до 1460 мм. С ножками > 3000 мм необходимо заказывать расширительное шасси. Модель: S32000, S34000
• 3004 Опора стальная диаметром 76 мм (гальванизированная труба). Заказывается по метру и поставляются кусками по 3 метра. Используется когда требуется длина ножки свыше 1400 мм. Модель: все
• 4292 Фильтр тонкой очистки, полиэстер, класс C, S=8,4м.кв., T=+130C. Модель: S11000, S32000, S34000
• 4284 Фильтр тонкой очистки, полиэстер, класс C, S=12,0м.кв., T=+130C. Модель: S11000X, S21000, S34000X

Примечание

Эффективность очистки воздуха до 99,9%.
Потеря давления зависит от выбранного патрубка, в частности, от диаметра входного патрубка. Указан диаметр выходного патрубка.
Макс. значение давления сжатого воздуха 4 бар.
Расход сжатого воздуха 4 л/с свободного воздуха.
Питание самоочистки 24В/12Вт.

Гарантия

Поставляемые оборудование и материалы должны применяться только в соответствии с их назначением и техническими нормами.
Каждое изделие сопровождается подробным паспортом/инструкцией на русском языке.
На оборудование предоставляется гарантийное обслуживание в течение 18 месяцев с момента отгрузки.
Изготовитель (поставщик) обязуется безвозмездно устранить возникшие неисправности/дефекты или заменить изделие/составные части в течение срока гарантии при условии соблюдении Потребителем правил эксплуатации.
По истечении гарантийного срока рекомендуется заключить договор на дальнейшее сервисное обслуживание.
На гибкие шланги, сменные фильтры и мешки для сбора мусора, а также прочие расходные материалы, подлежащие износу в процессе эксплуатации, гарантийное обслуживание не предоставляется. Претензии по качеству должны быть предъявлены до начала эксплуатации приобретенного оборудования. В этом случае изготовитель (поставщик) обязуется безвозмездно заменить не качественное изделие или устранить обнаруженные дефекты.
