Вытяжная катушка с механическим приводом SER

На сайте есть аналог -Дистанционно управляемые катушки "КДУ"

Назначение

Вытяжная катушка предназначена для удаления выхлопных газов от выхлопной трубы автомобиля на стационарных рабочих местах.
Катушка эксплуатируется в составе системы вытяжной вентиляции или подключается непосредственно к вытяжному вентилятору.

Функционирование

В нерабочем состоянии вытяжной шланг намотан на барабан катушки, при этом свободный конец шланга с газоприемной насадкой не касается пола и не мешает работе. Для подключения к выхлопной трубе автомобиля шланг разматывается на необходимую длину, при отсоединении шланг наматывается обратно на катушку под действием возвратного механизма (механического привода, расположенного внутри барабана). Фиксатор удерживает барабан в требуемом положении.

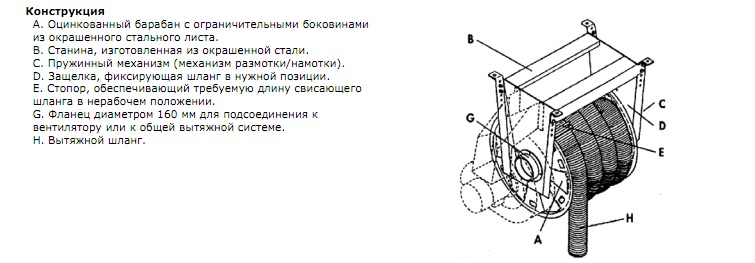

Конструкция

Катушка состоит из барабана, на котором намотан вытяжной шланг с газоприемной насадкой (выбираются Заказчиком), а так же монтажной рамы, на которой крепится барабан с фиксатором и вытяжной вентилятор.
Катушка крепится к стене, потолку или устанавливается на поворотной консоли.

Ассортимент

• SER Типовая катушка.
• SERF Катушка с индивидуальным вытяжным вентилятором «FUA».

Гарантия

Поставляемые оборудование и материалы должны применяться только в соответствии с их назначением и техническими нормами.
Каждое изделие сопровождается подробным паспортом/инструкцией на русском языке.

На оборудование предоставляется гарантийное обслуживание в течение 24 месяцев с момента отгрузки.
Изготовитель (поставщик) обязуется безвозмездно устранить возникшие неисправности/дефекты или заменить изделие/составные части в течение срока гарантии при условии соблюдении Потребителем правил эксплуатации.
По истечении гарантийного срока рекомендуется заключить договор на дальнейшее сервисное обслуживание.
На гибкие воздуховоды, шланги и рукава, а также прочие расходные материалы, подлежащие износу в процессе эксплуатации, гарантийное обслуживание не предоставляется. Претензии по качеству должны быть предъявлены до начала эксплуатации приобретенного оборудования. В этом случае изготовитель (поставщик) обязуется безвозмездно заменить не качественное изделие или устранить обнаруженные дефекты.

Преимущества

• Идеальное решение для работ, связанных с выделением выхлопных газов внутри помещений.

• Не мешает технологическому процессу и занимает минимум места.

• Длительный срок службы при соблюдении требований эксплуатации.

• Не требуется стационарных монтажных работ. - Катушка проста в эксплуатации и обслуживании.
• Порошковая окраска корпуса катушки.

Комплектация поставки

• Вытяжная катушка поставляется в комплекте с кронштейнами, которые служат для крепления катушки к стене или потолку.

• Барабан катушки рассчитан на шланг длиной 5, 7.5 или 10 метров и диаметром 75, 100, 125 или 150 миллиметров. Термостойкость шлангов от 150 град. С до 650 град. С.

Примечание: вытяжной шланг и газоприемная воронка заказываются отдельно.
Катушка поставляется в двух вариантах исполнения: либо с индивидуальным вентилятором (FUA-1300 или FUA-2100), либо без вентилятора, рассчитанная для подсоединения к общей вытяжной системе.

Информация для пользователей

1. В нерабочем состоянии вытяжной шланг намотан на барабан катушки. Длина свисающего конца шланга регулируется перемещением стопора.
2. Для подсоединения к выхлопной трубе автомобиля необходимо потянуть за свободный конец шланга, который при этом начнет разматывается. Фиксация шланга в нужной позиции происходит при помощи защелки.
3. При отсоединении шланг наматывается на катушку под действием возвратной пружины. Для этого необходимо слегка потянуть шланг на себя, а затем, когда защелка перестанет удерживать барабан катушки, начать его наматывать.

---

Сопутствующие товары:

• Консольно-поворотный механизм EB

---
