Вентиляторы ВР 80-75 звс11
Общие сведения
Основные варианты изготовления
Допустима замена обозначения «В» - взрывозащищенное, на «Р» согласно маркировке взрывозащиты оборудования указанного в Разрешении на применение № РРС 00-043785 и Приложению к Сертификату соответствия № РОСС RU.МН04.В00781.
Вентиляторы ВР-80-75 изготавливаются по 1-ой конструктивной схеме (с непосредственным соединением с двигателем) и по 5-ой схеме (с ременным приводом) исполнения. Производительность от 1000 м³/ч до 100000 м³/ч, полное давление от 100 Па до 1800 Па. Такие вентиляторы применяют в системах, где требуется высокий КПД, низкий уровень шума и в системах с параллельной работой нескольких вентиляторов.
Условия эксплуатации
- ТУ 4861-001-85589750
- Низкого давления
- Одностороннего всасывания
- Корпус – спиральный поворотный
- Лопатки рабочего колеса – загнутые назад
- Количество лопаток рабочего колеса – 12
- Направление вращения – правое, левое
- Системы вентиляции производственных, общественных и жилых зданий
- Системы кондиционирования воздуха
- Технологические установки различного назначения: перемещение воздуха и других газопаровоздушных смесей, с содержанием пыли и других твердых примесей не более 0,1 г/м3, не содержащих липких и волокнистых материалов
Основные варианты изготовления
| индекс
|
Назначение и материалы
|
| - | Общепромышленное исполнение, материал - углеродистая сталь |
| Ж2 | Общепромышленное теплостойкое исполнение (допустимая температура перемещаемой среды – до плюс 200°С), материал – углеродистая сталь |
| К1 | Коррозионностойкое исполнение, материал – нержавеющая сталь |
| К1Ж2 | Коррозионностойкое теплостойкое исполнение, материал – нержавеющая сталь |
| В | Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь |
| ВЖ2 | Взрывозащищенное теплостойкое исполнение из разнородных металлов, материал – углеродистая сталь, латунь |
| ВК1 | Взрывозащищенное коррозионностойкое исполнение из разнородных металлов, материал – нержавеющая сталь, латунь |
| ВК3 | Взрывозащищенное исполнение, материал – алюминиевые сплавы |
Вентиляторы ВР-80-75 изготавливаются по 1-ой конструктивной схеме (с непосредственным соединением с двигателем) и по 5-ой схеме (с ременным приводом) исполнения. Производительность от 1000 м³/ч до 100000 м³/ч, полное давление от 100 Па до 1800 Па. Такие вентиляторы применяют в системах, где требуется высокий КПД, низкий уровень шума и в системах с параллельной работой нескольких вентиляторов.
Условия эксплуатации
- Вентиляторы эксплуатируются в условиях умеренного (У) и тропического (Т) климата, второй (2) и третьей (3) категории размещения, согласно ГОСТ 15150-69.
- При обеспечении защиты электродвигателя от атмосферных воздействий (осадков), допускается эксплуатация вентиляторов в условиях умеренного климата и первой (1) категории размещения, согласно ГОСТ 15150-69.
- Допустимая температура окружающей среды от минус 40°С до плюс 40°С.

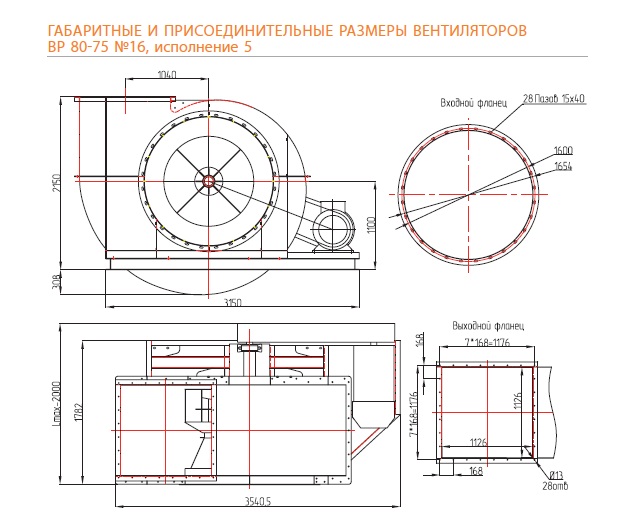

ВР 80-76 №16 схема 5 эл.двиг. 55 кВт*1000 об./мин. - 249 678 руб. по состоянию на июль 2013 года (справочная информация)
Не забудьте приобрести гибкие вставки круглого и квадратного сечения
Технические характеристики
Показать
| Наименование | № | Мощность двигателя, кВт | Скорость вращения, об/мин | Производительность в рабочей зоне м3/час До | Материал | ... | Цена, руб. |
|---|---|---|---|---|---|---|---|
| ВР 80-75 | 2,5 | 0,12 | 1500 | 850 | углеродистая сталь | под расчет | |
| ВР 80-75 К1 | 2,5 | 0,12 | 1500 | 850 | нержавеющая сталь | под расчет | |
| ВР 80-75 | 2,5 | 0,18 | 1500 | 900 | углеродистая сталь | 7 042.00 | |
| ВР 80-75 К1 | 2,5 | 0,18 | 1500 | 900 | нержавеющая сталь | 13 651.00 | |
| ВР 80-75 | 2,5 | 0,25 | 1500 | 850 | углеродистая сталь | 7 909.00 | |
| ВР 80-75 К1 | 2,5 | 0,25 | 1500 | 850 | нержавеющая сталь | 14 385.00 | |
| ВР 80-75 В | 2,5 | 0,25 | 1500 | 850 | разнородные металлы | 12 606.00 | |
| ВР 80-75 ВК3 | 2,5 | 0,25 | 1500 | 850 | алюминиевый сплав | 15 298.00 | |
| ВР 80-75 ВК1 | 2,5 | 0,25 | 1500 | 850 | нержавеющая сталь | 19 529.00 | |
| ВР 80-75 | 2,5 | 0,37 | 3000 | 1650 | углеродистая сталь | 7 909.00 | |
| ВР 80-75 К1 | 2,5 | 0,37 | 3000 | 1650 | нержавеющая сталь | 14 385.00 | |
| ВР 80-75 В | 2,5 | 0,37 | 3000 | 1650 | разнородные металлы | 12 606.00 | |
| ВР 80-75 ВК3 | 2,5 | 0,37 | 3000 | 1650 | алюминиевый сплав | 15 298.00 | |
| ВР 80-75 ВК1 | 2,5 | 0,37 | 3000 | 1650 | нержавеющая сталь | 19 529.00 | |
| ВР 80-75 | 2,5 | 0,55 | 3000 | 1800 | углеродистая сталь | 7 584.00 | |
| ВР 80-75 К1 | 2,5 | 0,55 | 3000 | 1800 | нержавеющая сталь | 14 109.00 | |
| ВР 80-75 В | 2,5 | 0,55 | 3000 | 1800 | разнородные металлы | 12 606.00 | |
| ВР 80-75 ВК3 | 2,5 | 0,55 | 3000 | 1800 | алюминиевый сплав | 15 298.00 | |
| ВР 80-75 ВК1 | 2,5 | 0,55 | 3000 | 1800 | нержавеющая сталь | 19 529.00 | |
| ВР 80-75 | 2,5 | 0,75 | 3000 | 1700 | углеродистая сталь | 8 660.00 | |
| ВР 80-75 К1 | 2,5 | 0,75 | 3000 | 1700 | нержавеющая сталь | 15 020.00 | |
| ВР 80-75 В | 2,5 | 0,75 | 3000 | 1700 | разнородные металлы | 13 051.00 | |
| ВР 80-75 ВК3 | 2,5 | 0,75 | 3000 | 1700 | алюминиевый сплав | 15 743.00 | |
| ВР 80-75 ВК1 | 2,5 | 0,75 | 3000 | 1700 | нержавеющая сталь | 19 974.00 | |
| ВР 80-75 | 3,15 | 0,18 | 1500 | 1820 | углеродистая сталь | 8 042.00 | |
| ВР 80-75 К1 | 3,15 | 0,18 | 1500 | 1820 | нержавеющая сталь | 19 035.00 | |
| ВР 80-75 | 3,15 | 0,25 | 1500 | 1840 | углеродистая сталь | 8 909.00 | |
| ВР 80-75 К1 | 3,15 | 0,25 | 1500 | 1840 | нержавеющая сталь | 19 769.00 | |
| ВР 80-75 В | 3,15 | 0,25 | 1500 | 1840 | разнородные металлы | 13 529.00 | |
| ВР 80-75 ВК3 | 3,15 | 0,25 | 1500 | 1840 | алюминиевый сплав | 20 452.00 | |
| ВР 80-75 ВК1 | 3,15 | 0,25 | 1500 | 1840 | нержавеющая сталь | 27 222.00 | |
| ВР 80-75 | 3,15 | 0,37 | 1500 | 1950 | углеродистая сталь | 8 584.00 | |
| ВР 80-75 К1 | 3,15 | 0,37 | 1500 | 1950 | нержавеющая сталь | 19 494.00 | |
| ВР 80-75 В | 3,15 | 0,37 | 1500 | 1950 | разнородные металлы | 13 529.00 | |
| ВР 80-75 ВК3 | 3,15 | 0,37 | 1500 | 1950 | алюминиевый сплав | 20 452.00 | |
| ВР 80-75 ВК1 | 3,15 | 0,37 | 1500 | 1950 | нержавеющая сталь | 27 222.00 | |
| ВР 80-75 | 3,15 | 1,1 | 3000 | 3800 | углеродистая сталь | 9 867.00 | |
| ВР 80-75 К1 | 3,15 | 1,1 | 3000 | 3800 | нержавеющая сталь | 20 580.00 | |
| ВР 80-75 В | 3,15 | 1,1 | 3000 | 3800 | разнородные металлы | 12 609.00 | |
| ВР 80-75 ВК3 | 3,15 | 1,1 | 3000 | 3800 | алюминиевый сплав | 19 532.00 | |
| ВР 80-75 ВК1 | 3,15 | 1,1 | 3000 | 3800 | нержавеющая сталь | 26 302.00 | |
| ВР 80-75 | 3,15 | 1,5 | 3000 | 4000 | углеродистая сталь | 11 331.00 | |
| ВР 80-75 К1 | 3,15 | 1,5 | 3000 | 4000 | нержавеющая сталь | 21 818.00 | |
| ВР 80-75 В | 3,15 | 1,5 | 3000 | 4000 | разнородные металлы | 13 132.00 | |
| ВР 80-75 ВК3 | 3,15 | 1,5 | 3000 | 4000 | алюминиевый сплав | 20 055.00 | |
| ВР 80-75 ВК1 | 3,15 | 1,5 | 3000 | 4000 | нержавеющая сталь | 26 825.00 | |
| ВР 80-75 | 3,15 | 2,2 | 3000 | 4000 | углеродистая сталь | 11 849.00 | |
| ВР 80-75 К1 | 3,15 | 2,2 | 3000 | 4000 | нержавеющая сталь | 22 257.00 | |
| ВР 80-75 В | 3,15 | 2,2 | 3000 | 4000 | разнородные металлы | 13 462.00 | |
| ВР 80-75 ВК3 | 3,15 | 2,2 | 3000 | 4000 | алюминиевый сплав | 20 385.00 | |
| ВР 80-75 ВК1 | 3,15 | 2,2 | 3000 | 4000 | нержавеющая сталь | 27 154.00 | |
| ВР 80-75 | 4 | 0,18 | 1000 | 2600 | углеродистая сталь | 10 091.00 | |
| ВР 80-75 К1 | 4 | 0,18 | 1000 | 2600 | нержавеющая сталь | 25 308.00 | |
| ВР 80-75 | 4 | 0,25 | 1000 | 2700 | углеродистая сталь | 9 962.00 | |
| ВР 80-75 К1 | 4 | 0,25 | 1000 | 2700 | нержавеющая сталь | 25 198.00 | |
| ВР 80-75 | 4 | 0,37 | 1000 | 2700 | углеродистая сталь | 10 842.00 | |
| ВР 80-75 К1 | 4 | 0,37 | 1000 | 2700 | нержавеющая сталь | 25 943.00 | |
| ВР 80-75 В | 4 | 0,37 | 1000 | 2700 | разнородные металлы | 16 128.00 | |
| ВР 80-75 ВК3 | 4 | 0,37 | 1000 | 2700 | алюминиевый сплав | 26 128.00 | |
| ВР 80-75 ВК1 | 4 | 0,37 | 1000 | 2700 | нержавеющая сталь | 34 589.00 | |
| ВР 80-75 | 4 | 0,55 | 1500 | 4000 | углеродистая сталь | 10 685.00 | |
| ВР 80-75 К1 | 4 | 0,55 | 1500 | 4000 | нержавеющая сталь | 25 811.00 | |
| ВР 80-75 В | 4 | 0,55 | 1500 | 4000 | разнородные металлы | 16 128.00 | |
| ВР 80-75 ВК3 | 4 | 0,55 | 1500 | 4000 | алюминиевый сплав | 26 128.00 | |
| ВР 80-75 ВК1 | 4 | 0,55 | 1500 | 4000 | нержавеющая сталь | 34 589.00 | |
| ВР 80-75 | 4 | 0,75 | 1500 | 4100 | углеродистая сталь | 11 049.00 | |
| ВР 80-75 К1 | 4 | 0,75 | 1500 | 4100 | нержавеющая сталь | 26 118.00 | |
| ВР 80-75 В | 4 | 0,75 | 1500 | 4100 | разнородные металлы | 16 128.00 | |
| ВР 80-75 ВК3 | 4 | 0,75 | 1500 | 4100 | алюминиевый сплав | 26 128.00 | |
| ВР 80-75 ВК1 | 4 | 0,75 | 1500 | 4100 | нержавеющая сталь | 34 589.00 | |
| ВР 80-75 | 4 | 1,1 | 1500 | 4200 | углеродистая сталь | 12 371.00 | |
| ВР 80-75 К1 | 4 | 1,1 | 1500 | 4200 | нержавеющая сталь | 27 237.00 | |
| ВР 80-75 В | 4 | 1,1 | 1500 | 4200 | разнородные металлы | 15 286.00 | |
| ВР 80-75 ВК3 | 4 | 1,1 | 1500 | 4200 | алюминиевый сплав | 25 286.00 | |
| ВР 80-75 ВК1 | 4 | 1,1 | 1500 | 4200 | нержавеющая сталь | 33 748.00 | |
| ВР 80-75 | 4 | 4 | 3000 | 7500 | углеродистая сталь | 17 418.00 | |
| ВР 80-75 К1 | 4 | 4 | 3000 | 7500 | нержавеющая сталь | 31 508.00 | |
| ВР 80-75 В | 4 | 4 | 3000 | 7500 | разнородные металлы | 21 063.00 | |
| ВР 80-75 ВК3 | 4 | 4 | 3000 | 7500 | алюминиевый сплав | 31 063.00 | |
| ВР 80-75 ВК1 | 4 | 4 | 3000 | 7500 | нержавеющая сталь | 39 525.00 | |
| ВР 80-75 | 4 | 5,5 | 3000 | 8300 | углеродистая сталь | 19 180.00 | |
| ВР 80-75 К1 | 4 | 5,5 | 3000 | 8300 | нержавеющая сталь | 32 998.00 | |
| ВР 80-75 В | 4 | 5,5 | 3000 | 8300 | разнородные металлы | 23 128.00 | |
| ВР 80-75 ВК3 | 4 | 5,5 | 3000 | 8300 | алюминиевый сплав | 33 128.00 | |
| ВР 80-75 ВК1 | 4 | 5,5 | 3000 | 8300 | нержавеющая сталь | 41 589.00 | |
| ВР 80-75 | 5 | 0,55 | 1000 | 4100 | углеродистая сталь | 15 231.00 | |
| ВР 80-75 К1 | 5 | 0,55 | 1000 | 4100 | нержавеющая сталь | 35 503.00 | |
| ВР 80-75 В | 5 | 0,55 | 1000 | 4100 | разнородные металлы | 20 282.00 | |
| ВР 80-75 ВК3 | 5 | 0,55 | 1000 | 4100 | алюминиевый сплав | 31 512.00 | |
| ВР 80-75 ВК1 | 5 | 0,55 | 1000 | 4100 | нержавеющая сталь | 46 128.00 | |
| ВР 80-75 | 5 | 0,75 | 1000 | 5600 | углеродистая сталь | 16 500.00 | |
| ВР 80-75 К1 | 5 | 0,75 | 1000 | 5600 | нержавеющая сталь | 36 577.00 | |
| ВР 80-75 В | 5 | 0,75 | 1000 | 5600 | разнородные металлы | 19 440.00 | |
| ВР 80-75 ВК3 | 5 | 0,75 | 1000 | 5600 | алюминиевый сплав | 30 671.00 | |
| ВР 80-75 ВК1 | 5 | 0,75 | 1000 | 5600 | нержавеющая сталь | 45 286.00 | |
| ВР 80-75 | 5 | 1,1 | 1000 | 5700 | углеродистая сталь | 16 120.00 | |
| ВР 80-75 К1 | 5 | 1,1 | 1000 | 5700 | нержавеющая сталь | 36 255.00 | |
| ВР 80-75 В | 5 | 1,1 | 1000 | 5700 | разнородные металлы | 19 769.00 | |
| ВР 80-75 ВК3 | 5 | 1,1 | 1000 | 5700 | алюминиевый сплав | 31 000.00 | |
| ВР 80-75 ВК1 | 5 | 1,1 | 1000 | 5700 | нержавеющая сталь | 45 615.00 | |
| ВР 80-75 | 5 | 1,5 | 1500 | 5300 | углеродистая сталь | 17 095.00 | |
| ВР 80-75 К1 | 5 | 1,5 | 1500 | 5300 | нержавеющая сталь | 37 080.00 | |
| ВР 80-75 В | 5 | 1,5 | 1500 | 5300 | разнородные металлы | 19 769.00 | |
| ВР 80-75 ВК3 | 5 | 1,5 | 1500 | 5300 | алюминиевый сплав | 31 000.00 | |
| ВР 80-75 ВК1 | 5 | 1,5 | 1500 | 5300 | нержавеющая сталь | 45 615.00 | |
| ВР 80-75 | 5 | 2,2 | 1500 | 5600 | углеродистая сталь | 18 867.00 | |
| ВР 80-75 К1 | 5 | 2,2 | 1500 | 5600 | нержавеющая сталь | 38 580.00 | |
| ВР 80-75 В | 5 | 2,2 | 1500 | 5600 | разнородные металлы | 22 717.00 | |
| ВР 80-75 ВК3 | 5 | 2,2 | 1500 | 5600 | алюминиевый сплав | 33 948.00 | |
| ВР 80-75 ВК1 | 5 | 2,2 | 1500 | 5600 | нержавеющая сталь | 48 563.00 | |
| ВР 80-75 | 5 | 3 | 1500 | 8500 | углеродистая сталь | 21 082.00 | |
| ВР 80-75 К1 | 5 | 3 | 1500 | 8500 | нержавеющая сталь | 40 454.00 | |
| ВР 80-75 В | 5 | 3 | 1500 | 8500 | разнородные металлы | 24 243.00 | |
| ВР 80-75 ВК3 | 5 | 3 | 1500 | 8500 | алюминиевый сплав | 35 474.00 | |
| ВР 80-75 ВК1 | 5 | 3 | 1500 | 8500 | нержавеющая сталь | 50 089.00 | |
| ВР 80-75 | 6,3 | 1,1 | 1000 | 7300 | углеродистая сталь | 20 665.00 | |
| ВР 80-75 К1 | 6,3 | 1,1 | 1000 | 7300 | нержавеющая сталь | 53 640.00 | |
| ВР 80-75 В | 6,3 | 1,1 | 1000 | 7300 | разнородные металлы | 23 769.00 | |
| ВР 80-75 ВК3 | 6,3 | 1,1 | 1000 | 7300 | алюминиевый сплав | 45 615.00 | |
| ВР 80-75 ВК1 | 6,3 | 1,1 | 1000 | 7300 | нержавеющая сталь | 71 769.00 | |
| ВР 80-75 | 6,3 | 1,5 | 1000 | 8600 | углеродистая сталь | 23 867.00 | |
| ВР 80-75 К1 | 6,3 | 1,5 | 1000 | 8600 | нержавеющая сталь | 56 349.00 | |
| ВР 80-75 В | 6,3 | 1,5 | 1000 | 8600 | разнородные металлы | 26 717.00 | |
| ВР 80-75 ВК3 | 6,3 | 1,5 | 1000 | 8600 | алюминиевый сплав | 48 563.00 | |
| ВР 80-75 ВК1 | 6,3 | 1,5 | 1000 | 8600 | нержавеющая сталь | 74 717.00 | |
| ВР 80-75 | 6,3 | 2,2 | 1000 | 11300 | углеродистая сталь | 26 249.00 | |
| ВР 80-75 К1 | 6,3 | 2,2 | 1000 | 11300 | нержавеющая сталь | 58 365.00 | |
| ВР 80-75 В | 6,3 | 2,2 | 1000 | 11300 | разнородные металлы | 29 217.00 | |
| ВР 80-75 ВК3 | 6,3 | 2,2 | 1000 | 11300 | алюминиевый сплав | 51 063.00 | |
| ВР 80-75 ВК1 | 6,3 | 2,2 | 1000 | 11300 | нержавеющая сталь | 77 217.00 | |
| ВР 80-75 | 6,3 | 3 | 1000 | 11500 | углеродистая сталь | 29 589.00 | |
| ВР 80-75 К1 | 6,3 | 3 | 1000 | 11500 | нержавеющая сталь | 61 191.00 | |
| ВР 80-75 В | 6,3 | 3 | 1000 | 11500 | разнородные металлы | 32 312.00 | |
| ВР 80-75 ВК3 | 6,3 | 3 | 1000 | 11500 | алюминиевый сплав | 54 158.00 | |
| ВР 80-75 ВК1 | 6,3 | 3 | 1000 | 11500 | нержавеющая сталь | 80 312.00 | |
| ВР 80-75 | 6,3 | 4 | 1500 | 12300 | углеродистая сталь | под расчет | |
| ВР 80-75 К1 | 6,3 | 4 | 1500 | 12300 | нержавеющая сталь | под расчет | |
| ВР 80-75 В | 6,3 | 4 | 1500 | 12300 | разнородные металлы | под расчет | |
| ВР 80-75 ВК3 | 6,3 | 4 | 1500 | 12300 | алюминиевый сплав | под расчет | |
| ВР 80-75 ВК1 | 6,3 | 4 | 1500 | 12300 | нержавеющая сталь | под расчет | |
| ВР 80-75 | 6,3 | 5,5 | 1500 | 12000 | углеродистая сталь | 30 807.00 | |
| ВР 80-75 К1 | 6,3 | 5,5 | 1500 | 12000 | нержавеющая сталь | 62 222.00 | |
| ВР 80-75 В | 6,3 | 5,5 | 1500 | 12000 | разнородные металлы | 33 051.00 | |
| ВР 80-75 ВК3 | 6,3 | 5,5 | 1500 | 12000 | алюминиевый сплав | 54 897.00 | |
| ВР 80-75 ВК1 | 6,3 | 5,5 | 1500 | 12000 | нержавеющая сталь | 81 051.00 | |
| ВР 80-75 | 6,3 | 7,5 | 1500 | 17500 | углеродистая сталь | 34 560.00 | |
| ВР 80-75 К1 | 6,3 | 7,5 | 1500 | 17500 | нержавеющая сталь | 65 397.00 | |
| ВР 80-75 В | 6,3 | 7,5 | 1500 | 17500 | разнородные металлы | 42 843.00 | |
| ВР 80-75 ВК3 | 6,3 | 7,5 | 1500 | 17500 | алюминиевый сплав | 64 689.00 | |
| ВР 80-75 ВК1 | 6,3 | 7,5 | 1500 | 17500 | нержавеющая сталь | 90 843.00 | |
| ВР 80-75 | 6,3 | 11 | 1500 | 17800 | углеродистая сталь | 39 482.00 | |
| ВР 80-75 К1 | 6,3 | 11 | 1500 | 17800 | нержавеющая сталь | 69 562.00 | |
| ВР 80-75 В | 6,3 | 11 | 1500 | 17800 | разнородные металлы | 47 223.00 | |
| ВР 80-75 ВК3 | 6,3 | 11 | 1500 | 17800 | алюминиевый сплав | 69 069.00 | |
| ВР 80-75 ВК1 | 6,3 | 11 | 1500 | 17800 | нержавеющая сталь | 95 223.00 | |
| ВР 80-75 | 8 | 3 | 750 | 10600 | углеродистая сталь | 39 271.00 | |
| ВР 80-75 К1 | 8 | 3 | 750 | 10600 | нержавеющая сталь | 87 075.00 | |
| ВР 80-75 В | 8 | 3 | 750 | 10600 | разнородные металлы | 50 846.00 | |
| ВР 80-75 ВК3 | 8 | 3 | 750 | 10600 | алюминиевый сплав | 93 231.00 | |
| ВР 80-75 ВК1 | 8 | 3 | 750 | 10600 | нержавеющая сталь | 116 308.00 | |
| ВР 80-75 | 8 | 3 | 750 | углеродистая сталь | 73 229.00 | ||
| ВР 80-75 К1 | 8 | 3 | 750 | нержавеющая сталь | 165 537.00 | ||
| ВР 80-75 | 8 | 4 | 750 | 17500 | углеродистая сталь | 45 705.00 | |
| ВР 80-75 К1 | 8 | 4 | 750 | 17500 | нержавеющая сталь | 92 520.00 | |
| ВР 80-75 В | 8 | 4 | 750 | 17500 | разнородные металлы | 59 472.00 | |
| ВР 80-75 ВК3 | 8 | 4 | 750 | 17500 | алюминиевый сплав | 101 857.00 | |
| ВР 80-75 | 8 | 4 | 750 | углеродистая сталь | 78 674.00 | ||
| ВР 80-75 К1 | 8 | 4 | 750 | нержавеющая сталь | 170 982.00 | ||
| ВР 80-75 | 8 | 4 | 1000 | 17000 | углеродистая сталь | 38 080.00 | |
| ВР 80-75 К1 | 8 | 4 | 1000 | 17000 | нержавеющая сталь | 86 068.00 | |
| ВР 80-75 В | 8 | 4 | 1000 | 17000 | разнородные металлы | 48 778.00 | |
| ВР 80-75 ВК3 | 8 | 4 | 1000 | 17000 | алюминиевый сплав | 91 163.00 | |
| ВР 80-75 ВК1 | 8 | 4 | 1000 | 17000 | нержавеющая сталь | 114 240.00 | |
| ВР 80-75 | 8 | 4 | 1000 | углеродистая сталь | 72 222.00 | ||
| ВР 80-75 К1 | 8 | 4 | 1000 | нержавеющая сталь | 164 529.00 | ||
| ВР 80-75 | 8 | 5,5 | 1000 | 17000 | углеродистая сталь | 42 016.00 | |
| ВР 80-75 К1 | 8 | 5,5 | 1000 | 17000 | нержавеющая сталь | 89 398.00 | |
| ВР 80-75 В | 8 | 5,5 | 1000 | 17000 | разнородные металлы | 58 011.00 | |
| ВР 80-75 ВК3 | 8 | 5,5 | 1000 | 17000 | алюминиевый сплав | 100 395.00 | |
| ВР 80-75 ВК1 | 8 | 5,5 | 1000 | 17000 | нержавеющая сталь | 123 472.00 | |
| ВР 80-75 | 8 | 5,5 | 1000 | углеродистая сталь | 75 552.00 | ||
| ВР 80-75 К1 | 8 | 5,5 | 1000 | нержавеющая сталь | 167 860.00 | ||
| ВР 80-75 | 8 | 7,5 | 1000 | 23000 | углеродистая сталь | 46 936.00 | |
| ВР 80-75 К1 | 8 | 7,5 | 1000 | 23000 | нержавеющая сталь | 93 562.00 | |
| ВР 80-75 В | 8 | 7,5 | 1000 | 23000 | разнородные металлы | 62 069.00 | |
| ВР 80-75 ВК3 | 8 | 7,5 | 1000 | 23000 | алюминиевый сплав | 104 454.00 | |
| ВР 80-75 ВК1 | 8 | 7,5 | 1000 | 23000 | нержавеющая сталь | 127 531.00 | |
| ВР 80-75 | 8 | 7,5 | 1000 | углеродистая сталь | 79 715.00 | ||
| ВР 80-75 К1 | 8 | 7,5 | 1000 | нержавеющая сталь | 172 023.00 | ||
| ВР 80-75 | 8 | 11 | 1000 | 24000 | углеродистая сталь | 56 840.00 | |
| ВР 80-75 К1 | 8 | 11 | 1000 | 24000 | нержавеющая сталь | 101 942.00 | |
| ВР 80-75 В | 8 | 11 | 1000 | 24000 | разнородные металлы | 70 351.00 | |
| ВР 80-75 ВК3 | 8 | 11 | 1000 | 24000 | алюминиевый сплав | 112 735.00 | |
| ВР 80-75 ВК1 | 8 | 11 | 1000 | 24000 | нержавеющая сталь | 135 812.00 | |
| ВР 80-75 | 8 | 11 | 1000 | углеродистая сталь | 88 095.00 | ||
| ВР 80-75 К1 | 8 | 11 | 1000 | нержавеющая сталь | 180 403.00 | ||
| ВР 80-75 | 10 | 5,5 | 750 | 26000 | углеродистая сталь | 113 714.00 | |
| ВР 80-75 К1 | 10 | 5,5 | 750 | 26000 | нержавеющая сталь | 242 945.00 | |
| ВР 80-75 | 10 | 5,5 | 1000 | углеродистая сталь | 109 398.00 | ||
| ВР 80-75 К1 | 10 | 5,5 | 1000 | нержавеющая сталь | 238 629.00 | ||
| ВР 80-75 | 10 | 7,5 | 750 | 30260 | углеродистая сталь | 84 560.00 | |
| ВР 80-75 К1 | 10 | 7,5 | 750 | 30260 | нержавеющая сталь | 216 166.00 | |
| ВР 80-75 В | 10 | 7,5 | 750 | 30260 | разнородные металлы | 85 651.00 | |
| ВР 80-75 ВК3 | 10 | 7,5 | 750 | 30260 | алюминиевый сплав | 166 420.00 | |
| ВР 80-75 ВК1 | 10 | 7,5 | 750 | 30260 | нержавеющая сталь | 240 266.00 | |
| ВР 80-75 | 10 | 7,5 | 750 | 28000 | углеродистая сталь | 123 858.00 | |
| ВР 80-75 К1 | 10 | 7,5 | 750 | 28000 | нержавеющая сталь | 253 089.00 | |
| ВР 80-75 | 10 | 7,5 | 1000 | углеродистая сталь | 113 562.00 | ||
| ВР 80-75 К1 | 10 | 7,5 | 1000 | нержавеющая сталь | 242 792.00 | ||
| ВР 80-75 | 10 | 11 | 750 | 35200 | углеродистая сталь | 86 980.00 | |
| ВР 80-75 К1 | 10 | 11 | 750 | 35200 | нержавеющая сталь | 218 214.00 | |
| ВР 80-75 В | 10 | 11 | 750 | 35200 | разнородные металлы | 95 880.00 | |
| ВР 80-75 ВК3 | 10 | 11 | 750 | 35200 | алюминиевый сплав | 176 649.00 | |
| ВР 80-75 ВК1 | 10 | 11 | 750 | 35200 | нержавеющая сталь | 250 495.00 | |
| ВР 80-75 | 10 | 11 | 750 | 33700 | углеродистая сталь | 125 906.00 | |
| ВР 80-75 К1 | 10 | 11 | 750 | 33700 | нержавеющая сталь | 255 137.00 | |
| ВР 80-75 | 10 | 11 | 1000 | углеродистая сталь | 121 942.00 | ||
| ВР 80-75 К1 | 10 | 11 | 1000 | нержавеющая сталь | 251 172.00 | ||
| ВР 80-75 | 10 | 15 | 1000 | 40200 | углеродистая сталь | 87 640.00 | |
| ВР 80-75 К1 | 10 | 15 | 1000 | 40200 | нержавеющая сталь | 218 772.00 | |
| ВР 80-75 В | 10 | 15 | 1000 | 40200 | разнородные металлы | 93 931.00 | |
| ВР 80-75 ВК3 | 10 | 15 | 1000 | 40200 | алюминиевый сплав | 174 700.00 | |
| ВР 80-75 ВК1 | 10 | 15 | 1000 | 40200 | нержавеющая сталь | 248 546.00 | |
| ВР 80-75 | 10 | 15 | 1000 | 37000 | углеродистая сталь | 126 465.00 | |
| ВР 80-75 К1 | 10 | 15 | 1000 | 37000 | нержавеющая сталь | 255 695.00 | |
| ВР 80-75 | 10 | 18,5 | 1000 | 25000 | углеродистая сталь | 101 327.00 | |
| ВР 80-75 К1 | 10 | 18,5 | 1000 | 25000 | нержавеющая сталь | 230 354.00 | |
| ВР 80-75 В | 10 | 18,5 | 1000 | 25000 | разнородные металлы | под расчет | |
| ВР 80-75 ВК3 | 10 | 18,5 | 1000 | 25000 | алюминиевый сплав | под расчет | |
| ВР 80-75 ВК1 | 10 | 18,5 | 1000 | 25000 | нержавеющая сталь | под расчет | |
| ВР 80-75 | 10 | 18,5 | 1000 | 41800 | углеродистая сталь | 138 046.00 | |
| ВР 80-75 К1 | 10 | 18,5 | 1000 | 41800 | нержавеющая сталь | 267 277.00 | |
| ВР 80-75 | 10 | 22 | 1000 | 46700 | углеродистая сталь | 113 407.00 | |
| ВР 80-75 К1 | 10 | 22 | 1000 | 46700 | нержавеющая сталь | 240 575.00 | |
| ВР 80-75 В | 10 | 22 | 1000 | 46700 | разнородные металлы | под расчет | |
| ВР 80-75 ВК3 | 10 | 22 | 1000 | 46700 | алюминиевый сплав | под расчет | |
| ВР 80-75 ВК1 | 10 | 22 | 1000 | 46700 | нержавеющая сталь | под расчет | |
| ВР 80-75 | 10 | 22 | 1000 | 45800 | углеродистая сталь | 148 268.00 | |
| ВР 80-75 К1 | 10 | 22 | 1000 | 45800 | нержавеющая сталь | 277 498.00 | |
| ВР 80-75 | 12,5 | 7,5 | 750 | 39300 | углеродистая сталь | 162 320.00 | |
| ВР 80-75 К1 | 12,5 | 7,5 | 750 | 39300 | нержавеющая сталь | 362 320.00 | |
| ВР 80-75 | 12,5 | 11 | 750 | 45000 | углеродистая сталь | 164 368.00 | |
| ВР 80-75 К1 | 12,5 | 11 | 750 | 45000 | нержавеющая сталь | 364 368.00 | |
| ВР 80-75 | 12,5 | 11 | 1000 | 49500 | углеродистая сталь | 160 403.00 | |
| ВР 80-75 К1 | 12,5 | 11 | 1000 | 49500 | нержавеющая сталь | 360 403.00 | |
| ВР 80-75 | 12,5 | 15 | 750 | 51500 | углеродистая сталь | 175 477.00 | |
| ВР 80-75 К1 | 12,5 | 15 | 750 | 51500 | нержавеющая сталь | 375 477.00 | |
| ВР 80-75 | 12,5 | 15 | 1000 | 36300 | углеродистая сталь | 164 926.00 | |
| ВР 80-75 К1 | 12,5 | 15 | 1000 | 36300 | нержавеющая сталь | 364 926.00 | |
| ВР 80-75 | 12,5 | 18,5 | 750 | 59100 | углеродистая сталь | 131 980.00 | |
| ВР 80-75 К1 | 12,5 | 18,5 | 750 | 59100 | нержавеющая сталь | 339 368.00 | |
| ВР 80-75 В | 12,5 | 18,5 | 750 | 59100 | разнородные металлы | под расчет | |
| ВР 80-75 ВК3 | 12,5 | 18,5 | 750 | 59100 | алюминиевый сплав | под расчет | |
| ВР 80-75 ВК1 | 12,5 | 18,5 | 750 | 59100 | нержавеющая сталь | под расчет | |
| ВР 80-75 | 12,5 | 18,5 | 750 | 57000 | углеродистая сталь | 193 214.00 | |
| ВР 80-75 К1 | 12,5 | 18,5 | 750 | 57000 | нержавеющая сталь | 393 214.00 | |
| ВР 80-75 | 12,5 | 18,5 | 1000 | 57200 | углеродистая сталь | 176 508.00 | |
| ВР 80-75 К1 | 12,5 | 18,5 | 1000 | 57200 | нержавеющая сталь | 376 508.00 | |
| ВР 80-75 | 12,5 | 22 | 750 | 65000 | углеродистая сталь | 133 585.00 | |
| ВР 80-75 К1 | 12,5 | 22 | 750 | 65000 | нержавеющая сталь | 340 726.00 | |
| ВР 80-75 В | 12,5 | 22 | 750 | 65000 | разнородные металлы | под расчет | |
| ВР 80-75 ВК3 | 12,5 | 22 | 750 | 65000 | алюминиевый сплав | под расчет | |
| ВР 80-75 ВК1 | 12,5 | 22 | 750 | 65000 | нержавеющая сталь | под расчет | |
| ВР 80-75 | 12,5 | 22 | 750 | 57000 | углеродистая сталь | 194 572.00 | |
| ВР 80-75 К1 | 12,5 | 22 | 750 | 57000 | нержавеющая сталь | 394 572.00 | |
| ВР 80-75 | 12,5 | 22 | 1000 | 60200 | углеродистая сталь | 186 729.00 | |
| ВР 80-75 К1 | 12,5 | 22 | 1000 | 60200 | нержавеющая сталь | 386 729.00 | |
| ВР 80-75 | 12,5 | 30 | 750 | 62000 | углеродистая сталь | 157 367.00 | |
| ВР 80-75 К1 | 12,5 | 30 | 750 | 62000 | нержавеющая сталь | 360 849.00 | |
| ВР 80-75 В | 12,5 | 30 | 750 | 62000 | разнородные металлы | под расчет | |
| ВР 80-75 ВК3 | 12,5 | 30 | 750 | 62000 | алюминиевый сплав | под расчет | |
| ВР 80-75 ВК1 | 12,5 | 30 | 750 | 62000 | нержавеющая сталь | под расчет | |
| ВР 80-75 | 12,5 | 30 | 750 | 63500 | углеродистая сталь | 214 695.00 | |
| ВР 80-75 К1 | 12,5 | 30 | 750 | 63500 | нержавеющая сталь | 414 695.00 | |
| ВР 80-75 | 12,5 | 30 | 1000 | 63600 | углеродистая сталь | 193 475.00 | |
| ВР 80-75 К1 | 12,5 | 30 | 1000 | 63600 | нержавеющая сталь | 393 475.00 | |
| ВР 80-75 | 14 | 45 | 750 | 100000 | углеродистая сталь | под расчет | |
| ВР 80-75 К1 | 14 | 45 | 750 | 100000 | нержавеющая сталь | под расчет | |
| ВР 80-75 | 14 | 55 | 750 | 110000 | углеродистая сталь | под расчет | |
| ВР 80-75 К1 | 14 | 55 | 750 | 110000 | нержавеющая сталь | под расчет | |
| ВР 80-75 | 16 | 11 | 750 | 68600 | углеродистая сталь | под расчет | |
| ВР 80-75 К1 | 16 | 11 | 750 | 68600 | нержавеющая сталь | под расчет | |
| ВР 80-75 | 16 | 15 | 750 | 72600 | углеродистая сталь | под расчет | |
| ВР 80-75 К1 | 16 | 15 | 750 | 72600 | нержавеющая сталь | под расчет | |
| ВР 80-75 | 16 | 18,5 | 750 | 82400 | углеродистая сталь | под расчет | |
| ВР 80-75 К1 | 16 | 18,5 | 750 | 82400 | нержавеющая сталь | под расчет | |
| ВР 80-75 | 16 | 22 | 750 | 88200 | углеродистая сталь | под расчет | |
| ВР 80-75 К1 | 16 | 22 | 750 | 88200 | нержавеющая сталь | под расчет | |
| ВР 80-75 | 16 | 30 | 750 | 98000 | углеродистая сталь | под расчет | |
| ВР 80-75 К1 | 16 | 30 | 750 | 98000 | нержавеющая сталь | под расчет | |
| ВР 80-75 | 16 | 30 | 1000 | углеродистая сталь | под расчет | ||
| ВР 80-75 К1 | 16 | 30 | 1000 | нержавеющая сталь | под расчет | ||
| ВР 80-75 | 16 | 45 | 750 | 108000 | углеродистая сталь | под расчет | |
| ВР 80-75 К1 | 16 | 45 | 750 | 108000 | нержавеющая сталь | под расчет | |
| ВР 80-75 | 16 | 55 | 1000 | 118000 | углеродистая сталь | под расчет | |
| ВР 80-75 К1 | 16 | 55 | 1000 | 118000 | нержавеющая сталь | под расчет | |
| ВР 80-75 | 16 | 75 | 1000 | 131000 | углеродистая сталь | под расчет | |
| ВР 80-75 К1 | 16 | 75 | 1000 | 131000 | нержавеющая сталь | под расчет |
Положение корпуса вентилятора ВР 80-75
Габаритные и присоединительные размеры вентиляторов ВР 80-75-2.5...6,3 (сх.1)
Габаритные и присоединительные размеры вентиляторов ВР 80-75-8...12,5 (сх.1)
Габаритные и присоединительные размеры вентилятора ВР 80-75 №14 (сх.1)
Габаритные и присоединительные размеры вентиляторов ВР 80-75-8...12,5 (сх.5)
Габаритные и присоединительные размеры вентиляторов ВР 80-75 №16 (сх.5)
Аэродинамические характеристики вентилятора ВР 80-75 №2,5 (сх.1)
Аэродинамические характеристики вентилятора ВР 80-75 №3,15 (сх.1)
Аэродинамические характеристики вентилятора ВР 80-75 №4 (сх.1)
Аэродинамические характеристики вентилятора ВР 80-75 №5 (сх.1)

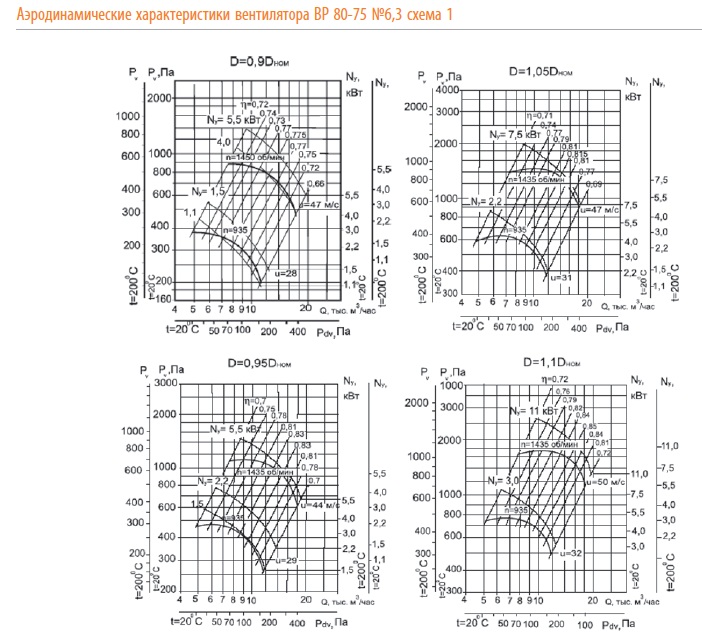

Аэродинамические характеристики вентилятора ВР 80-75 №6,3 (сх.1)
Аэродинамические характеристики вентилятора ВР 80-75 №8 (сх.1)
Аэродинамические характеристики вентилятора ВР 80-75 №10 (сх.1)
Аэродинамические характеристики вентилятора ВР 80-75 №12,5 (сх.1)

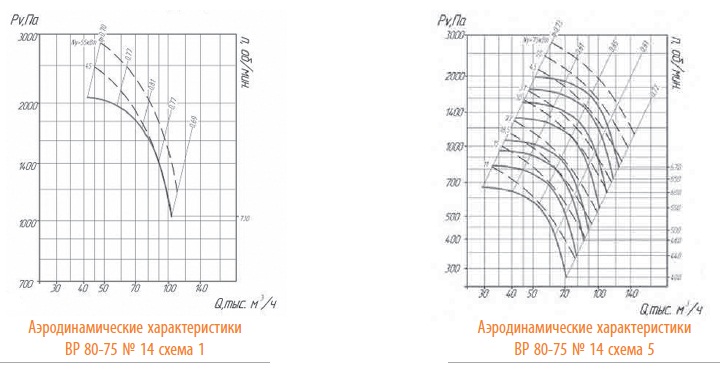

Аэродинамические характеристики вентилятора ВР 80-75 №14
Акустические характеристики ВР 80-75
Страна происхождения: Россия
Цена: от 7 042.00 руб.
