Радиально-вытяжное устройство типа РВУ

Радиально-вытяжное устройство типа РВУ предназначено для оснащения систем вытяжной вентиляции и аспирационных систем с нефиксированным рабочим местом (например, пайка, сварка, обработка крупногабаритных изделий).

РВУ могут оснащаться стационарные или передвижные фильтровентиляционные агрегаты, располагаемые в непосредственной близости от технологического процесса, сопровождающегося выделением вредностей или централизованные системы вытяжной вентиляции (аспирации), удаляющие воздух от нескольких рабочих мест. В этом случае РВУ является частью централизованной аспирационной системы и предназначено для обслуживания участка (зоны) с соответствующим радиусом действия.
РВУ также могут быть использованы для оснащения участков (столов) пайки.

ОБЩЕЕ УСТРОЙСТВО

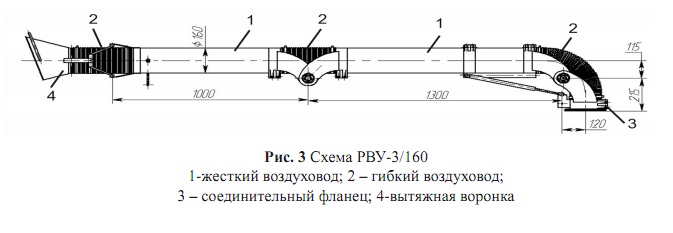

РВУ состоит (рис.3) из жестких 1 и гибких воздуховодов 2, соединенных между собой шарнирными соединениями. На входе воздуха в РВУ имеется вытяжная воронка 4 с рукояткой для ее перемещения к месту выделения вредностей, а на выходе фланцевое соединение 3 для крепления или к фильтровентиляционному агрегату или к централизованной вытяжной (аспирационной) системе.

Используется с:

Данные цены действительны для заказа, общей суммой не менее 100 000 руб с НДС

Цены с НДС
Цены без НДС

Технические характеристики

Показать

Наименование	Диаметр воздуховодов, мм	Рекомендуемый расход воздуха, куб.м/ч	Потеря давления, Па	Макс. Радиус рабочей зоны, м	Высота установки, м	Цена, руб.
РВУ-2/160-00	160	1000-1200	370-650	2	2,2-3	нет цены
РВУ-3/160-00	160	1000-1200	450-700	3	2,2-3	22 350.00
РВУ-4/160-00	160	1000-1200	500-750	4	2,2-3	нет цены

Посмотреть полный список технических характеристик

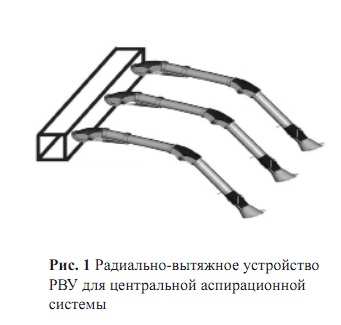

Радиально-вытяжное устройство РВУ для центральной аспирационной системы

Радиально-вытяжное устройство РВУ в составе агрегата ПАР

Схема РВУ-3/160

Цена: от 22 350.00 руб.
