Компактное вытяжное устройство «DELI-75/SP»

На сайте есть аналог

Назначение

Вытяжное устройство предназначено для улавливания и удаления различных видов дыма, паров хим. реактивов и легкой пыли, а также т.п. вредных летучих веществ, выделяющихся на небольших стационарных рабочих местах. Вытяжное устройство эксплуатируется в составе системы вытяжной вентиляции. Температура перемещаемой воздушной среды не должна превышать +70 град С.

Конструкция

Вытяжное устройство имеет полую конструкцию, которая обеспечивает поддержание высокого уровня воздушного потока без турбулентностей, исключает накопление частиц грязи и уменьшает потери давления.

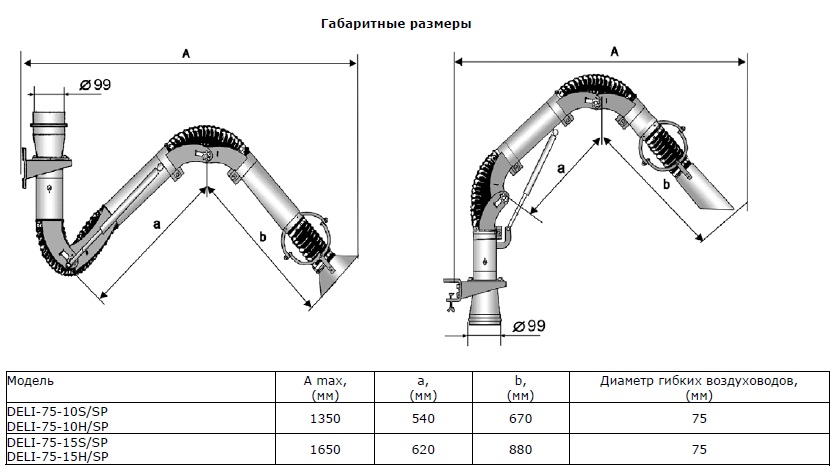

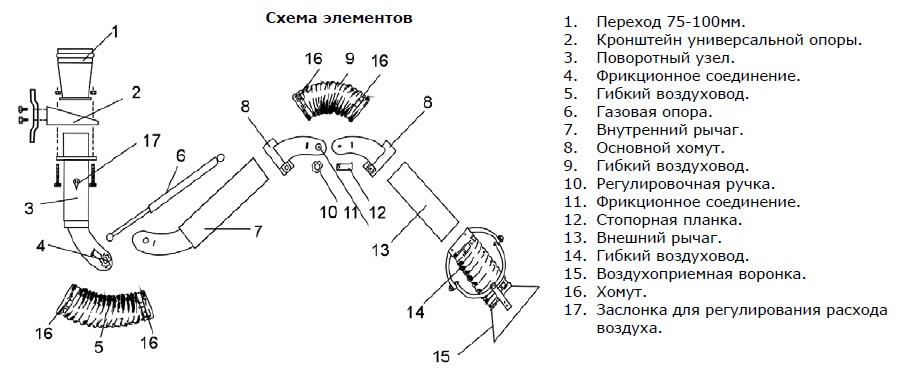

Вытяжное устройство состоит:


• из жестких и гибких воздуховодов, снаружи которых расположен опорный механизм;
• универсальной монтажной опоры, позволяющей крепить вытяжное устройство;
• воздухоприемной воронки (D=75мм), которая может поворачиваться на угол до 90 град от оси в горизонтальной и вертикальной плоскости.

Рычаги выполнены из листовой стали и окрашены высококачественной порошковой краской. Гибкие соединения выполнены из ПВХ. Для регулирования расхода воздуха вытяжное устройство снабжено заслонкой.

Вытяжное устройство устанавливается:


• на краю рабочего стола при помощи струбцины;
• в монтажном отверстии рабочего стола при помощи фланца поворотного узла;
• на стене при помощи кронштейна;
• на стене при помощи монтажной площадки;
• на монтажной балке (опция), которая позволяет смонтировать вытяжное устройство в необходимом месте.

Вытяжное устройство может поворачиваться вокруг своей оси на 360 град.

Эффективность

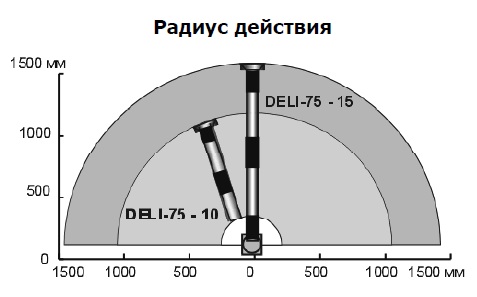

Законы аэродинамики, описывающие спектры всасывания вытяжных устройств, определяют зависимость убывания скоростей движения воздуха обратно пропорционально квадрату расстояния от всасывающего устройства до точки в пространстве, где требуется обеспечение подтекания воздуха к всасывающему отверстию. Таким образом, наиболее действенной мерой, определяющей эффективность всасывающего устройства, является возможность его расположения максимально приближенно к источнику выделения загрязнения. Рекомендуется устанавливать воздухоприемную воронку вытяжного устройства - местного отсоса на расстоянии 30-50 см от источника загрязнения в пределах площади диаметром 0,5-1,0 м, что обеспечивает удаление до 80% загрязнений.

Подбор устройства

При выборе местного отсоса необходимо учесть:

тип загрязнения и источник его образования;
окружающую среду; размеры рабочего места;
высоту потолка; возможности крепления;

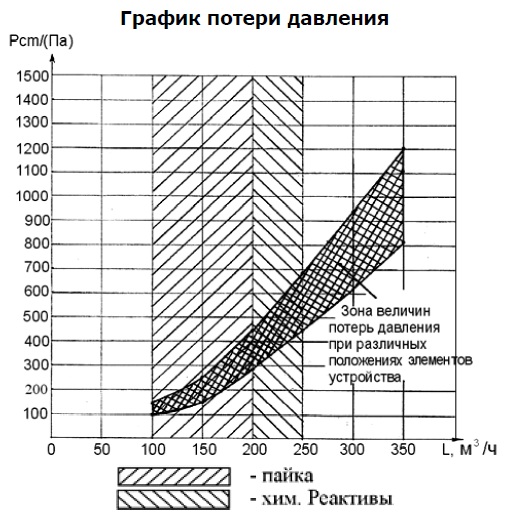

потерю давления в сети;
необходимый расход воздуха.

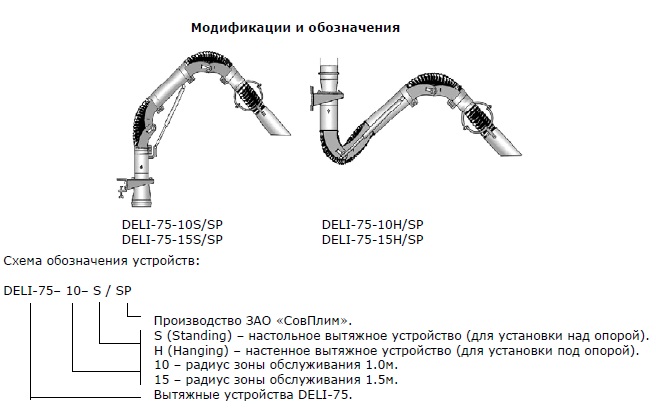

Ассортимент:


• DELI-75-H/SP Вытяжные устройства с размещением под опорой для настенного крепления в комплекте со съемной рожковой воздухоприемной воронкой диаметром 75 мм, круглой воздухоприемной воронкой диаметром 150 мм и переходником с 75 на 100 мм для подключения к системе вентиляции.

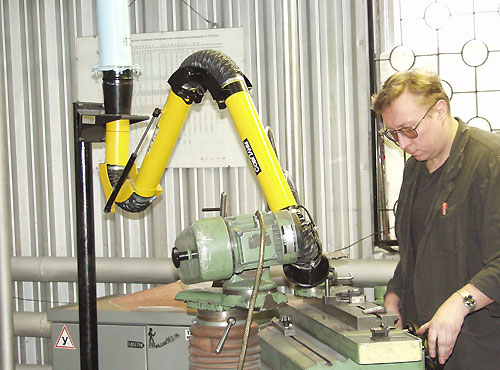

• DELI-75-S/SP Вытяжные устройства с размещением над опорой для настольной установки в комплекте со съемной рожковой воздухоприемной воронкой диаметром 75 мм, круглой воздухоприемной воронкой диаметром 150 мм и переходником с 75 мм на 100 мм для подключения к системе вентиляции (на фото в начале страницы).

Возможная комплектация:


• PA-110/SP Монтажная балка, L=1,1м.
• PA-220/SP Монтажная балка, L=2,2м.

Гарантия 12 месяцев.




DELI 75-10 S/SP - 11 151 руб. по состоянию на май 2013 года(справочная информация)
DELI 75-15 H/SP - 12 670 руб. по состоянию на апрель 2013 года(справочная информация)
DELI 75-10 H/SP - 11 257 руб. по состоянию на июнь 2013 года(справочная информация)
