Вентилятор ВК 11

Общие сведения

• Вентилятор выполнен по прямоточной схеме, имеет радиальное рабочее колесо с назад загнутыми лопатками и специальный входной коллектор, корпус квадратного поперечного сечения.
• Вентиляторы в исполнении 03 имеют встроенную систему шумопоглощения и теплоизоляции.
• Вентиляторы с установочной мощностью менее 0,55 кВт могут комплектоваться электродвигателями как на напряжение 220В и однофазный ток, так и на напряжение 380В и трехфазный ток, а большей мощности - только на напряжение 380В и трехфазный ток.
• Взрывозащищенные вентиляторы комплектуются электродвигателями только на напряжение 380В и трехфазный ток.
• Доступ к двигателю и рабочему колесу осуществляется через съемную панель.

ВК 11 - вентилятор общего назначения из углеродистой стали - ТУ 4861-016-18160980-03
ВК 11В - взрывозащищенный вентилятор из разнородных металлов - ТУ 4861-045-18160980-07

Назначение и условия эксплуатации

• Вентиляторы применяются в системах кондиционирования воздуха, вентиляции и воздушного отопления производственных, общественных и жилых зданий, а также для других санитарно-технических воздухообменных целей.
• Возможность применения вентиляторов в конкретных условиях определяется проектной организацией заказчика. Вентиляторы канальные общего назначения предназначены для перемещения невзрывоопасных газовоздушных смесей с температурой не выше 40°С, агрессивность которых по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха. Допустимое содержание пыли и других твердых примесей в перемещаемых средах - не более 100 мг/м3. Наличие липких, волокнистых и абразивных веществ не допускается.
• Вентиляторы канальные взрывозащищенные предназначены для перемещения взрывоопасных газовоздушных смесей I, НА, ИВ категорий, групп Т1, Т2 и ТЗ по классификации ГОСТ Р 51330.11, не вызывающих ускоренной коррозии материалов проточной части вентиляторов, не содержащих взрывчатых веществ, взрывоопасной пыли, липких и волокнистых материалов, с запыленностью не более 100 мг/м3, с температурой не выше 40 °С.
• Вентиляторы предназначены для эксплуатации в макроклиматических районах с умеренным (У) и тропическим (Т) климатом 2-й категории размещения по ГОСТ 15150-90. Температура окружающей среды от -40 °С до +40 °C.

СРАВНЕНИЕ КАНАЛЬНЫХ ВЕНТИЛЯТОРОВ ВК 11 С СУЩЕСТВУЮЩИМИ РАДИАЛЬНЫМИ ВЕНТИЛЯТОРАМИ
Вентиляторы типа ВК 11 - это канальные вентиляторы, созданные с использованием свободно вращающегося колеса, которые в стандартном исполнении изготавливаются по прямоточной схеме. Импортные канальные вентиляторы, пришедшие в Россию в 90-е годы, - это вентиляторы малых габаритов с использованием двигателей с внешним ротором, как правило, встраиваемые в разрыв воздуховодов и используемые в основном в вентиляционных системах для помещений небольшой площади.
Канальные вентиляторы типа ВК 11 малых габаритов могут быть использованы для этих целей, однако достаточно большой типоряд и широкое поле параметров, охватываемое этим типорядом, позволяет также использовать их в системах приточно-вытяжной вентиляции наравне, а часто и взамен вентиляторов в спиральном корпусе.

Преимущества:

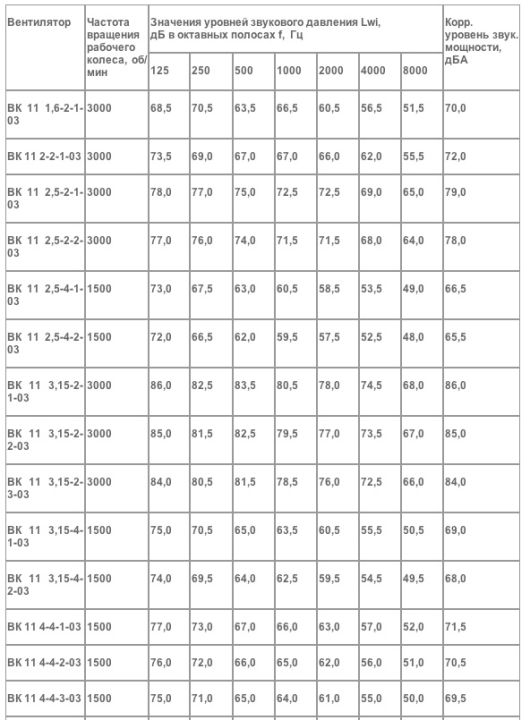

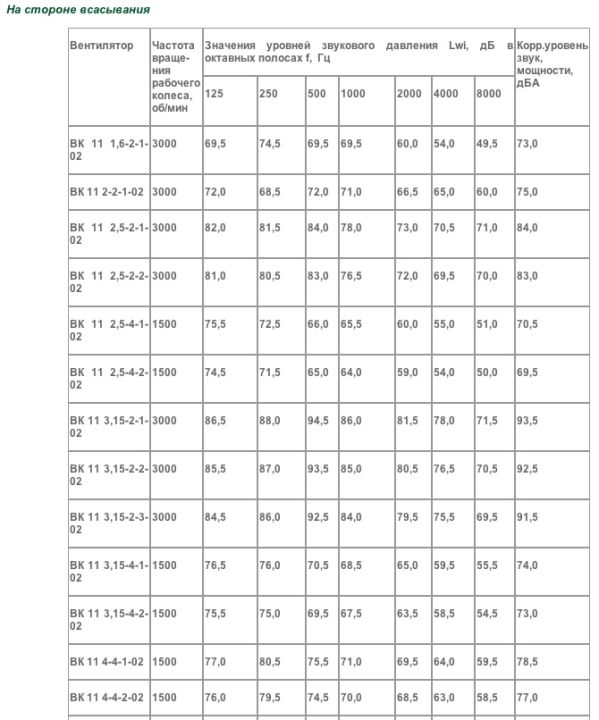

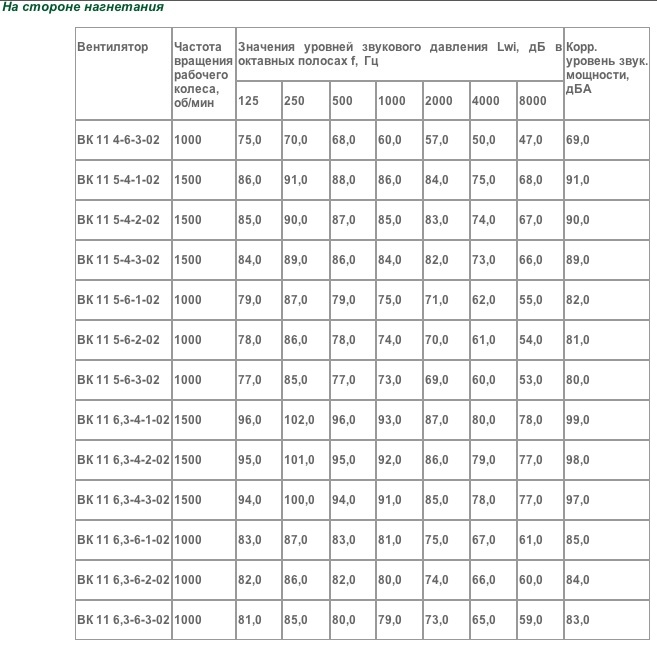

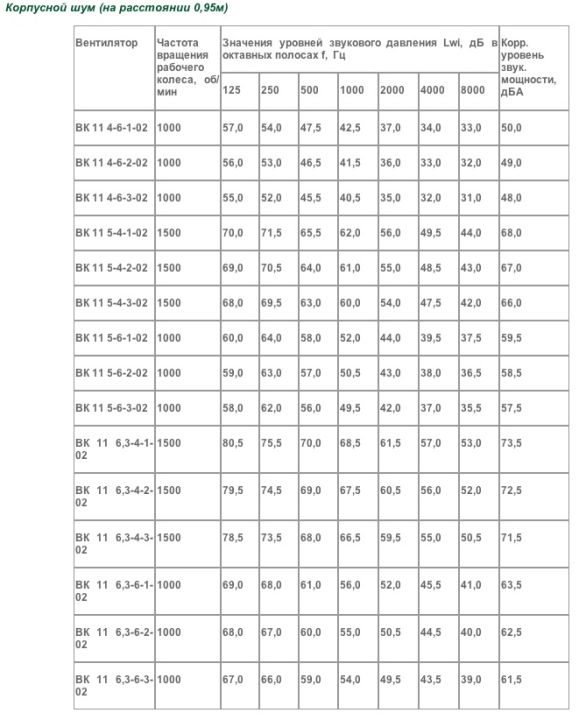

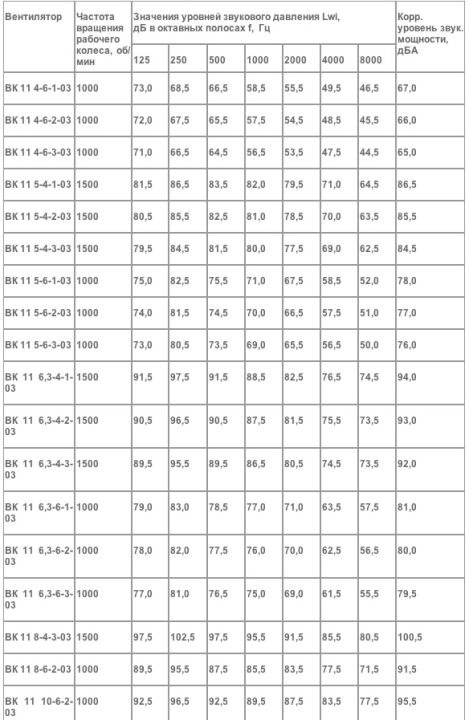

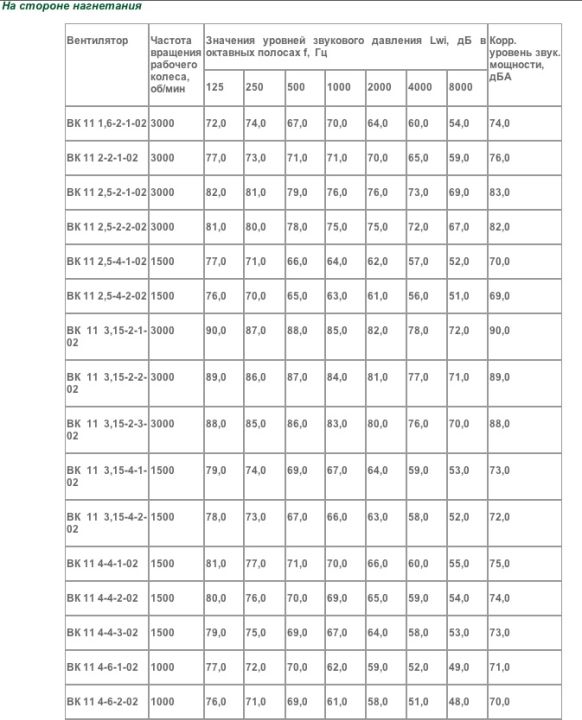

• введение стандартного исполнения со встроенной системой шумопоглощения, значительно снижающей уровень шума;

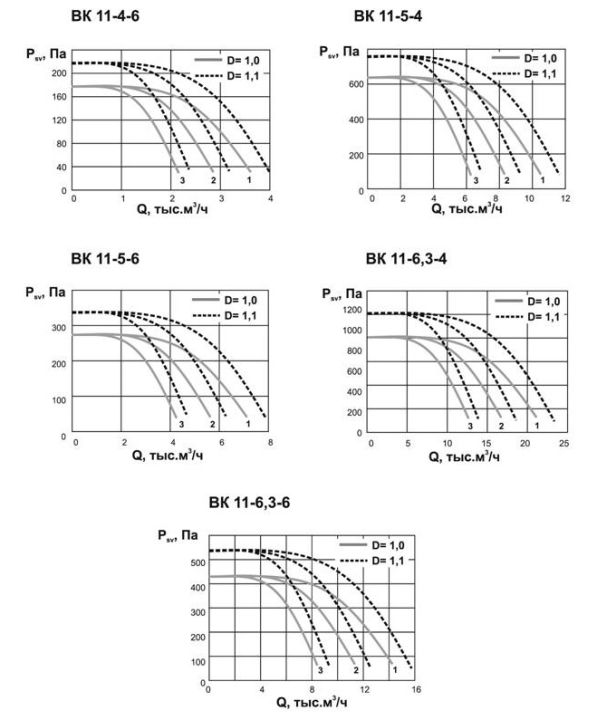

• более широкие зоны работы каждого вентилятора: до 6 характеристик
• улучшенные эргономические параметры;
• канальные вентиляторы очень просто и удобно монтировать в систему воздуховодов, поскольку не требуется менять направление воздуховода и ставить на выходе диффузор-переходник, как в случае с вентиляторами со спиральным корпусом;
• не требуется делать специальное монтажное основание для установки вентилятора, как в случае вентилятора со спиральным корпусом;
• вентилятор занимает меньше места;
• двигатель располагается внутри корпуса и лучше охлаждается, а шум двигателя меньше передается наружу;
• более дешево и просто решаются вопросы снижения шума;
• канальные вентиляторы ВК 11 позволяют без изменения габаритов управлять их аэродинамическими характеристиками в достаточно широких пределах: без принципиальных конструктивных изменений можно сжимать аэродинамическую характеристику в сторону меньших расходов (до 50%), повышать давление вентилятора (на 20-30%). Имеется также ещё некоторый запас расширения области расходов. Таким образом, можно выбрать такие вентиляторы ВК, чтобы оптимально удовлетворить требования заказчиков.

Пример условного обозначения вентилятора:

ВК-11 2-2-1

ВК-11-условное обозначение типа вентилятора (Вентилятор Канальный);
2 - диаметр рабочего колеса в дм, согласно ГОСТ 10616-90;
2 - число пар полюсов двигателя (2, 4, 6, 8)
1 - исполнение рабочего колеса (1-широкое, 2-стандартное, 3-узкое);

Монтаж

Канальные вентиляторы типа ВК 11 могут использоваться с круглы ми, квадратными или прямоугольными воздуховодами. Поперечное сечение воздуховодов должно быть таким, чтобы среднерасходные скорости в них Vвозд не превышали 7...8 м/с. Для снижения аэродинамических потерь переходы перед вентилятором и за ним должны быть сделаны в соответствии с рекомендациями, приведенными ниже. На расстоянии менее одного диаметра колеса перед входом в вентилятор не допускается наличие поворотов, резких изменений сечения и т.д.

Канальные вентиляторы имеют жесткие квадратные присоединительные фланцы с отверстиями по углам, соответствующие стандартным размерам квадратных воздуховодов. Методика присоединения канальных вентиляторов к круглым и прямоугольным воздуховодам описана ниже.

Вентиляторы, как правило, монтируются в разрыв воздуховодов и до № 4 включительно не требуют специального крепления, если подсоединение осуществлено непосредственно к воздуховоду. В случае подсоединения через гибкие вставки, крепление к строительной конструкции обязательно. Вентиляторы больших номеров должны крепиться к строительным конструкциям при помощи опор, подвесок, кронштейнов. Необходимо отметить, что канальные вентиляторы могут использоваться не только путем встраивания в разрыв воздуховодов, но и как вентиляторы, работающие на приток в начале системы, или как вентиляторы, работающие на вытяжку в конце системы.

Вентиляторы №1,6.. .4 могут быть установлены с любой ориентацией оси электродвигателя, вентиляторы №5 и №6,3 рекомендуется устанавливать с горизонтальным расположением оси электродвигателя. Вентиляторы №8... 10 устанавливаются только горизонтально.

Вентиляторы с №5 и выше необходимо устанавливать в воздуховодах через гибкие вставки.

Подключение к электрической сети

На корпусе каждого вентилятора установлена клеммная коробка для подсоединения к электрической сети. Внутри клеммной коробки предусмотрено подключение заземляющего провода для заземления электродвигателя (указано соответствующим значком). На корпусе вентилятора также предусмотрено место для заземления корпуса вентилятора.
Подключение вентилятора к электрической сети должно осуществляться через пускозащитную аппаратуру, включающую магнитный пускатель и тепловое реле на ток, соответствующий номинальному току двигателя вентилятора.
После подключения к сети, кратковременным включением двигателя проверяется направление вращения рабочего колеса и движения потока воздуха в соответствии со стрелками. Если направление вращения не соответствует указанному, необходимо изменить его переключением фаз на клеммах двигателя (в клеммной коробке). При однофазном питании двигателя 220 В направление вращения колеса устанавливается на заводе изготовителе.

Аксессуары

• Гибкие вставки с метизами
• Шумоглушители
• Переходы для подсоединения к воздуховодам, в т.ч. круглым
• Защитные сетки
• Виброизоляторы ДО и кронштейны для них
• Частотный привод
