Панельные воздухораспределители закручивающие 3ДКЗ, 3ДКЗР
Общие сведения
Воздухораспределители закручивающие круглые 3ДКЗ предназначены для подачи воздуха системами вентиляции и кондиционирования в изотермическом и неизотермическом режимах (нагрева и охлаждения) из верхней зоны помещений горизонтальными настилающимися закрученными струями.
Вихревой режим течения приточного воздуха на выходе из закручивателя позволяет повысить коэффициент эжекции окружающего воздуха к приточной струе по сравнению с прямоточными струями и, как следствие, увеличить интенсивность снижения скорости и выравнивания температуры в струе с температурой помещения.
Изделие может использоваться также и для удаления воздуха из помещений.
Виды:
Конструкция
Воздухораспределитель 3ДКЗ состоит из круглой стальной панели, в центре которой размещен лопаточный закручиватель и камеры статического давления. КСД имеют боковой или торцевой подвод и обеспечивает равномерное истечение воздуха из воздухораспределителя.
Для изменения и регулирования расхода воздуха воздухораспределители 3ДКЗР дополнительно оснащаются регулятором расхода воздуха.
Область применения
Воздухораспределители 3ДКЗ применяются в помещениях, где требуется повышенная кратность воздухообмена и избыточная температура приточного воздуха Δt0≥5°C (производственные помещения, концертные и торговые залы, спортивные сооружения, вокзалы, аэропорты и т.д.).
Монтаж
Воздухораспределители устанавливаются в верхней зоне помещений на отводах воздуховодов при открытой прокладке, в подшивном пространстве потолка или на стене. Они крепятся к строительным конструкциям с помощью металлических тросов или резьбовых штанг (шпилек) и угловых кронштейнов. Герметичность соединения с подводящим воздуховодом обеспечивается резиновым уплотнением.
Воздухораспределители изготавливаются из стали и имеют защитное порошковое покрытие.
Стандартный цвет - белый (RAL 9016). По заказу возможна окраска в любой цвет по каталогу RAL.
Воздухораспределители закручивающие круглые 3ДКЗ предназначены для подачи воздуха системами вентиляции и кондиционирования в изотермическом и неизотермическом режимах (нагрева и охлаждения) из верхней зоны помещений горизонтальными настилающимися закрученными струями.
Вихревой режим течения приточного воздуха на выходе из закручивателя позволяет повысить коэффициент эжекции окружающего воздуха к приточной струе по сравнению с прямоточными струями и, как следствие, увеличить интенсивность снижения скорости и выравнивания температуры в струе с температурой помещения.
Изделие может использоваться также и для удаления воздуха из помещений.
Виды:
- 3ДКЗ - воздухораспределители с боковым подводом
- 3ДКЗ-С - воздухораспределители с торцевым подводом
- 3ДКЗР - воздухораспределители с боковым подводом и регулятором расхода воздуха
- 3ДКЗР-С - воздухораспределители с торцевым подводом и регулятором расхода воздуха
Конструкция
Воздухораспределитель 3ДКЗ состоит из круглой стальной панели, в центре которой размещен лопаточный закручиватель и камеры статического давления. КСД имеют боковой или торцевой подвод и обеспечивает равномерное истечение воздуха из воздухораспределителя.
Для изменения и регулирования расхода воздуха воздухораспределители 3ДКЗР дополнительно оснащаются регулятором расхода воздуха.
Область применения
Воздухораспределители 3ДКЗ применяются в помещениях, где требуется повышенная кратность воздухообмена и избыточная температура приточного воздуха Δt0≥5°C (производственные помещения, концертные и торговые залы, спортивные сооружения, вокзалы, аэропорты и т.д.).
Монтаж
Воздухораспределители устанавливаются в верхней зоне помещений на отводах воздуховодов при открытой прокладке, в подшивном пространстве потолка или на стене. Они крепятся к строительным конструкциям с помощью металлических тросов или резьбовых штанг (шпилек) и угловых кронштейнов. Герметичность соединения с подводящим воздуховодом обеспечивается резиновым уплотнением.
Воздухораспределители изготавливаются из стали и имеют защитное порошковое покрытие.
Стандартный цвет - белый (RAL 9016). По заказу возможна окраска в любой цвет по каталогу RAL.
Технические характеристики
Показать
| Наименование | Высота, мм | Длина, мм | Подвод | Площадь живого сечения, м2 | Вес, кг | Цена, руб. |
|---|---|---|---|---|---|---|
| 3ДКЗ | 450 | 450 | боковой | 0,114 | 5,7 | 2 939.00 |
| 3ДКЗ | 595 | 595 | боковой | 0,181 | 10,1 | 3 933.00 |
| 3ДКЗР | 450 | 450 | боковой | 0,114 | 5,7 | 3 291.00 |
| 3ДКЗР | 595 | 595 | боковой | 0,181 | 10,1 | 4 253.00 |
| 3ДКЗ-С | 450 | 450 | торцевой | 0,114 | 5,2 | 2 939.00 |
| 3ДКЗ-С | 595 | 595 | торцевой | 0,181 | 8,6 | 3 933.00 |
| 3ДКЗР-С | 450 | 450 | торцевой | 0,114 | 5,2 | 3 291.00 |
| 3ДКЗР-С | 595 | 595 | торцевой | 0,181 | 8,6 | 4 253.00 |

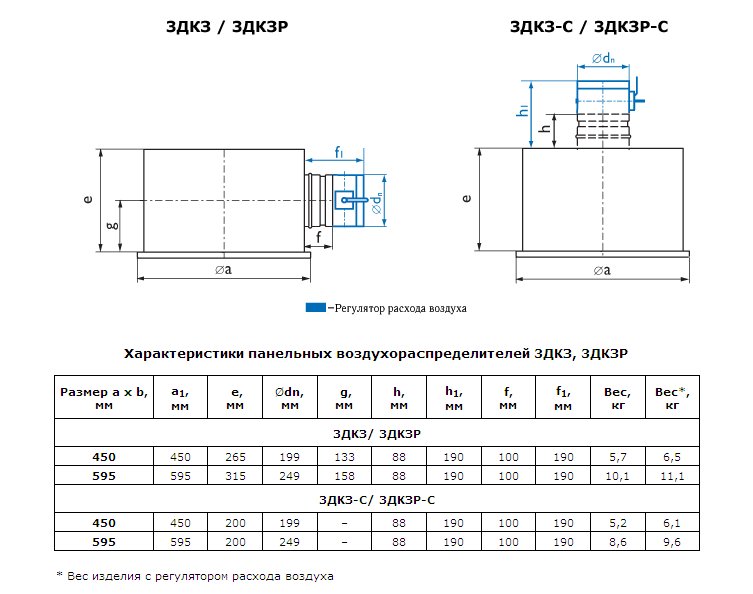

Схема и габаритные размеры панельных воздухораспределителей закручивающих 3ДКЗ, 3ДКЗР

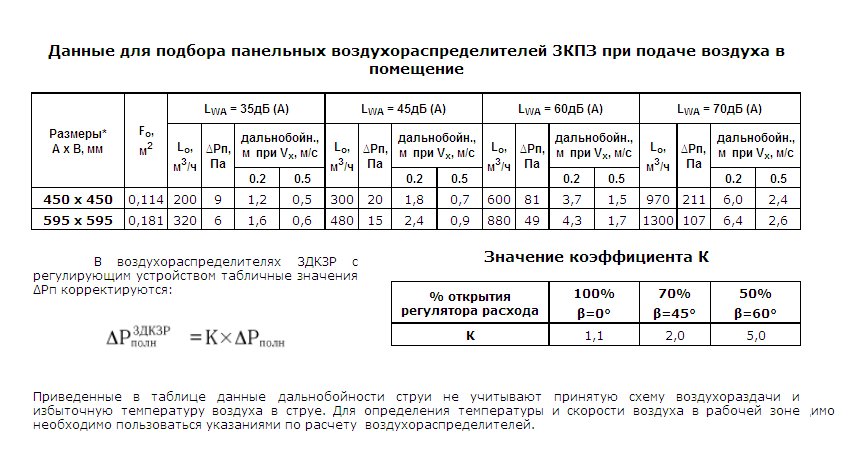

Данные для подбора воздухораспределителей 3ДКЗ при подаче воздуха в помещение
Страна происхождения: Россия
Цена: от 2 939.00 руб.
