Вентиляторы EKAE, EKAD, KHAE, KHAD, KHAG

Основные характеристики:

• корпус выполнен в виде прямоугольного канала с сечением от 200х400 до 500х1000 мм;
• диаметр рабочего колеса - от 200 до 560 мм;
• максимальная производительность по воздуху - 10000 м3/ч;
• максимальное полное давление - 1000 Па;
• монтаж в вентиляционном канале в любом положении;
• электродвигатель с внешним ротором.

Область применения:

Системы вентиляции и кондиционирования воздуха жилых, общественных и производственных зданий и сооружений.

Достоинства:

• Возможность быстрого подсоединения к стандартному фланцу 20 мм ;
• Монтаж в любом положении;
• Возможность плавного регулирования в диапазоне 100% с помощью трансформаторных и электронных устройств ;
• В серийном исполнении обеспечена защита электродвигателя с помощью термореле;
• Компактность конструкции, благодаря которой для установки в помещении требуется мало места ;
• Очень малый пусковой ток.

Основные особенности:

Канальные вентиляторы объединяют в себе такие преимущества осевых вентиляторов как прямолинейность потока воздуха и простота монтажа с большим постоянством давления, низким уровнем шума и необычайно большим коэффициентом полезного действия центробежного вентилятора.

Корпус канального вентилятора:

Корпус изготовлен из оцинкованного стального листа и выполнен в виде канала прямоугольного сечения. Таким образом, вентилятор можно устанавливать непосредственно в вентиляционном канале в любом положении. Со стороны входа и выхода они оснащены стандартным фланцем шириной 20 мм. Для типового ряда ЕКА 200-450 используются рабочие колеса с загнутыми вперед лопатками, изготовленные из оцинкованного стального листа. Для типового ряда КНА 200-450 используются рабочие колеса большой производительности с загнутыми назад лопатками, изготовленные из алюминия, обладающего стойкостью к морской воде. Вентиляторы типовых рядов SIGMA, у которых электродвигатель и рабочее колесо установлены на откидной дверце, особенно удобны для проведения технического обслуживания и поэтому их следует использовать на загрязненном воздухе.

Рабочие колеса канального вентилятора:

Рабочее колесо смонтировано непосредственно на внешнем роторе электродвигателя и сбалансировано вместе с ним по двум плоскостям в соответствии с классом качества G 2,5 по DIN/ISO 1940.

Подключение к электрической сети канального вентилятора:

Приводные электродвигатели имеют выведенный наружу кабель. Подключение к электрической сети осуществляется с помощью прилагаемой, но не подсоединенной клеммной коробки со степенью защиты IP 44.

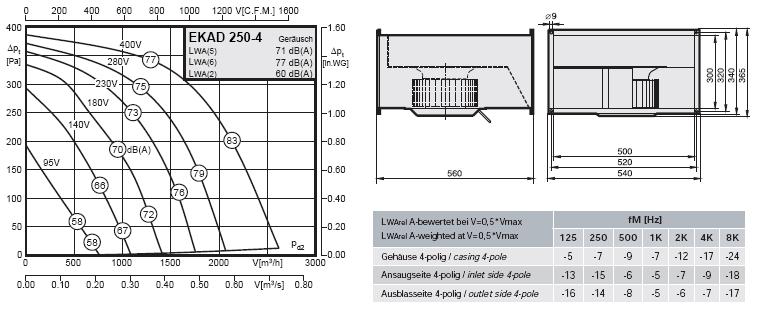

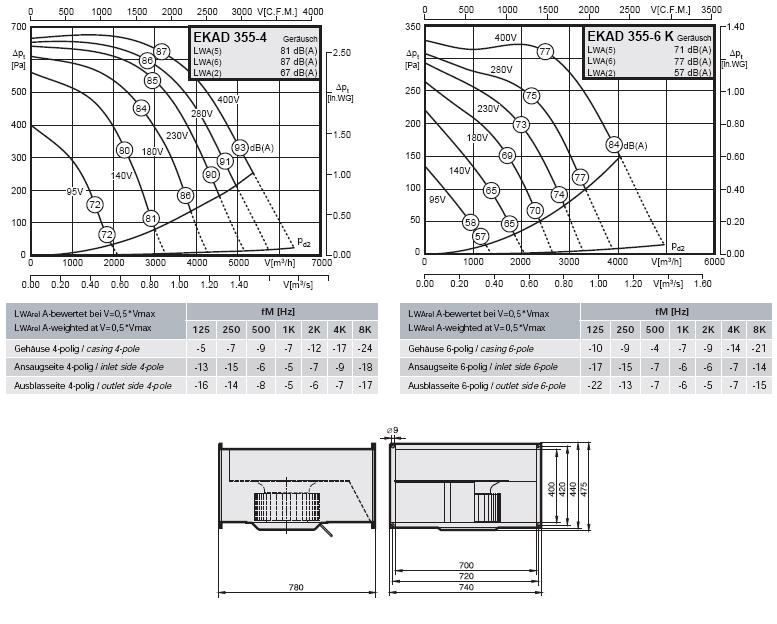

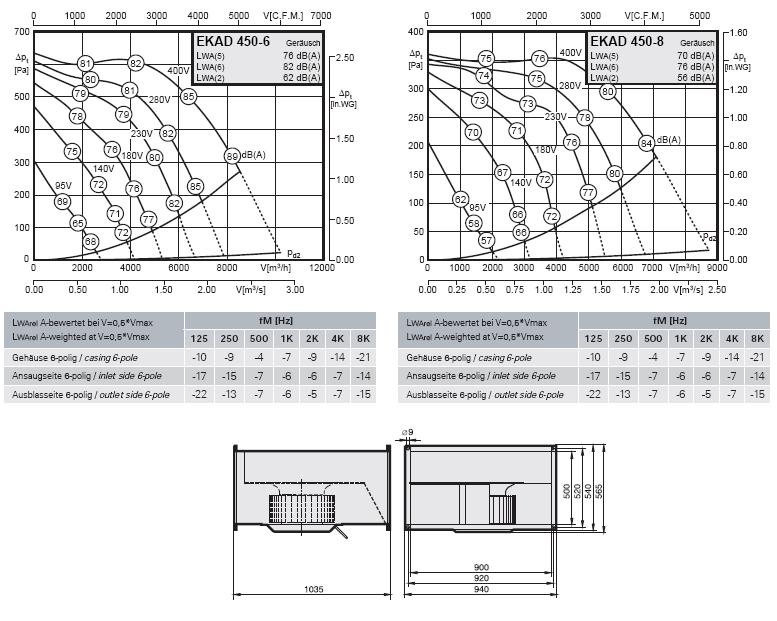

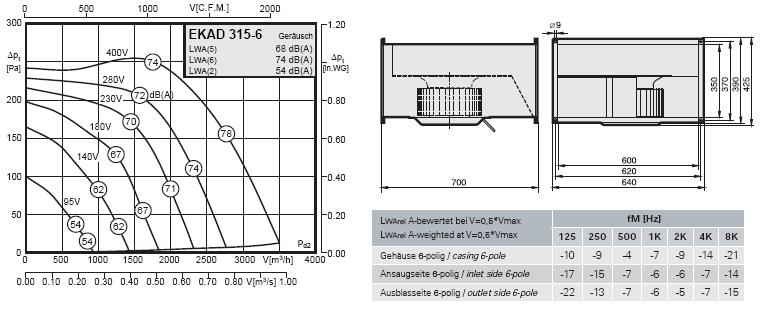

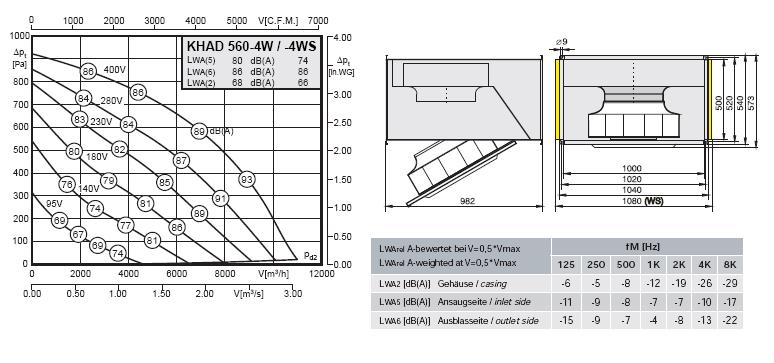

Характеристики производительности по воздуху канального вентилятора:

Характеристики для этого типового ряда были получены при способе монтажа В (вход свободен, к выходу подсоединена магистраль) и отражают перепад полного давления D рt в зависимости от производительности по воздуху. Динамическое давление рd2 относится к поперечному сечению фланца на выходе вентилятора.

Уровни шума канального вентилятора:

На характеристиках производительности по воздуху (числа, обведенные окружностью) представлен средневзвешенный уровень звуковой мощности канала со стороны выхода LWA6.Средневзвешенный уровень звуковой мощности со стороны забора воздуха LWA 3 в соответствии с DIN 45635, часть 38, определяется следующим образом:

LWA 3= LWA 6- 2 дБ(А)

Средневзвешенный приблизительный уровень звукового давления LPA на расстоянии 1м можно получить путем вычитания из средневзвешенного уровня звуковой мощности величины, равной 7дБ(А).

Необходимо учитывать, что отражения и характеристика помещения, а также собственные частоты по-разному влияют на величину уровня звукового давления. Во избежание передачи корпусного шума на подсоединенный воздуховод, рекомендуется использовать наши элементы для соединения с каналом. Для расчета глушителей шума представляет интерес октавный уровень звуковой мощности, который определяется следующим образом:

LWokt = LWA 4+ LWrel

---
