Вентиляторный бокс Zero для круглого канала

Основные характеристики:

• диаметр рабочего колеса - от 125 до 500 мм;
• максимальная производительность по воздуху - 2600 м3/ч;
• максимальное полное давление - 450 Па;
• диаметр присоединительных отверстий - от 100 до 400 мм;
• низкий уровень шума;
• электродвигатель с внешним ротором;
• регулирование производительности - до 100%;
• простота и удобство монтажа в воздуховодах;
• простота выполнения чистки и профилактического осмотра.

Область применения:

Вентиляторы предназначены для использования в системах вентиляции и кондициони-рования воздуха жилых, общественных и производственных зданий и сооружений.

Разработаны для систем с круглыми воздуховодами, в которых предъявляются повышенные требования к уровню шума.

Канальные вентиляторы предназначены для перемещения следующих сред:

• воздуха и других газовых сред, агрессивность которых по отношению к углероди-стым сталям обыкновенного качества не выше агрессивности воздуха с температу-рой от -30°C до +40 °C;
• сред с максимальной плотностью до 1,3 кг/м3;
• сред с максимальной влажностью до 95 %;
• не содержащих липких веществ, волокнистых материалов;
• с содержанием пыли и других твердых примесей не более 100 мг/м3;
• не содержащих взрывоопасных веществ.

Корпус:

Корпус выполнен из стального листа, оцинкованного методом седиментации, и сконструирован так, что одновременно является шумоглушителем. В звукопоглощающую облицовку из перфорированного стального листа вставлены панели из минерального волокна толщиной 50 мм. Кожух может быть снят после отвинчивания винтов, благодаря чему обеспечивается доступ к внутренней полости вентилятора для проведения работ по чистке и техническому обслуживанию. Двигатель может быть снят вместе с рабочим колесом вентилятора и улиткой.

Рабочие колеса:

Электродвигатели с внешним ротором имеют степень защиты IP 44. Обеспечена защита от влаги. В опорах ротора установлены шарикоподшипники. Для защиты электродвигателя предусмотрен встроенный термоконтакт. Рабочее колесо имеет загнутые вперед лопасти и двухстороннее воздухозаборное устройство. Колесо динамически и статически сбалансировано в соответствии с классом качества G 2,5 по DIN ISO 1940.

Монтаж:

Для монтажа применяются жесткие спирально сфальцованные трубы (Spiro), гибкие алюминиевые или пластмассовые трубы стандартного диаметра. При прокладывании магистрали через несколько этажей необходимо соблюдать местные требования противопожарной защиты.

Уровень шума:

LWA 2 , LWOkt 2 Уровень звуковой мощности корпуса

LWA 5 , LWOkt 5 Уровень звуковой мощности со стороны входа

LWA 6 , LWOkt 6 Уровень звуковой мощности со стороны выхода

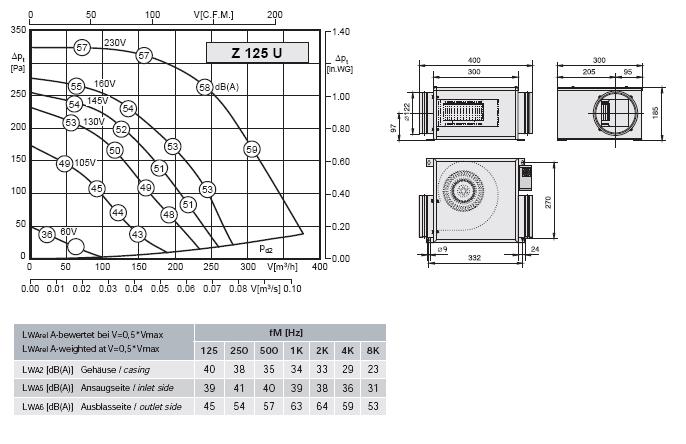

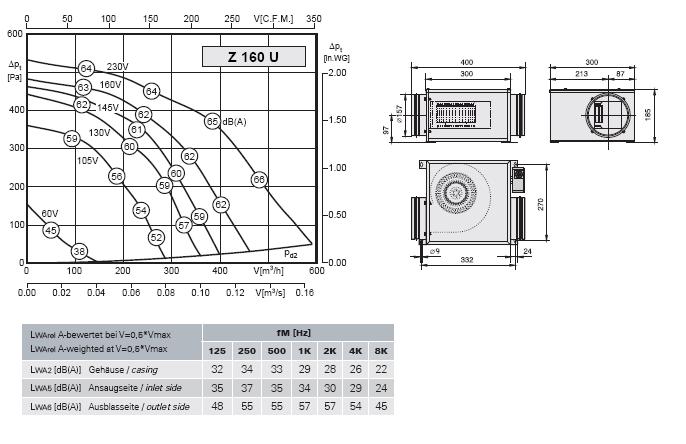

В представленных ниже таблицах приведены средневзвешенные уровни звуковой мощности в соответствии с DIN 45 635, часть 38, для рабочей точки в верхней части диапазона производительности по воздуху и в трех различных монтажных положениях.
