Вентилятор ERNE, ERND, EHND

Основные характеристики радиальных вентиляторов:

• диаметр рабочего колеса - от 200 до 560 мм;
• максимальная производительность по воздуху - 15000 м3/ч;
• максимальное полное давление - 2500 Па;
• лопатки рабочего колеса загнуты вперед или назад;
• одностороннего всасывания с непосредственным приводом.

Область применения радиальных вентиляторов:

Системы вентиляции и кондиционирования воздуха жилых, общественных и производственных зданий и сооружений.

Достоинства радиальных вентиляторов:

• Температура подаваемой среды в стандартном исполнении от -30°С до +60 °С;
• При повышенных падениях давления в стандартном исполнении устанавливаются двухполюсные электродвигатели;
• Точное соответствие типоразмера электродвигателя рабочему режиму.

Основные особенности и исполнения радиальных вентиляторов:

Центробежные вентиляторы большой мощности типового ряда ERND, ERNE и EHND предназначены для подачи чистого или содержащего небольшое количество пыли воздуха, а также слабоагрессивных газов и паров. Они не являются газонепроницаемыми. Допустимая температура подаваемой среды составляет от -30 до +60 ° С (более высокие температуры подаваемой среды - по запросу).

Корпус радиального вентилятора:

Корпус вентилятора изготовлен из оцинкованного стального листа. Боковые части и улитка из листовой стали соединены друг с другом при помощи заклепок. На вентиляторах типоразмеров 180 и 200 электродвигатели закреплены при помощи фланцев. Начиная с типоразмера 225, электродвигатели смонтированы на консоли. По запросу устанавливается пластмассовая облицовка.

Подключение к электрической сети радиального вентилятора:

Подключение к электрической сети осуществляется с помощью установленной на электродвигателе клеммной коробки, имеющей степень защиты IP 55.

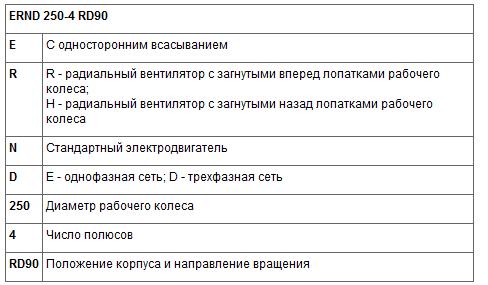

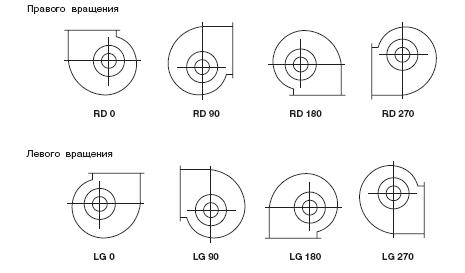

Положение корпуса и направление вращения радиального вентилятора:

Положение корпуса и направление вращения рабочих колес соответствуют требованиям Предписания Eurovent 1975 года. При определении направления вращения рабочего колеса необходимо смотреть на него со стороны привода. При заказе необходимо указывать положение корпуса и направление вращения рабочего колеса.

Рабочее колесо радиального вентилятора:

Рабочие колеса типовых рядов ERND и ERNE имеют загнутые вперед лопасти и изготовлены из оцинкованного стального листа. Входные устройства из пластмассы крепятся к корпусу с помощью винтов.

Рабочие колеса типового ряда EHND с десятью загнутыми назад лопатками изготовлены полностью из алюминия. Входные устройства из оцинкованного стального листа крепятся к корпусу с помощью винтов.

Рабочие колеса для машин повышенной точности сбалансированы статически и динамически по двум плоскостям в соответствии с классом качества G2,5 по DIN ISO 1940.

Рабочие параметры электродвигателей:

ХПрименяются стандартные электродвигатели с фланцами или с лапами, со степенью защиты IP54, класс электроизоляции В, допустимая окружающая температура от -30 до +40 ° С.

• Напряжение - по запросу
• Частота - по запросу
• Окружающая температура до +60 °С - по запросу
• Электродвигатели с переключаемым числом полюсов - по запросу
• Электродвигатели, управляемые напряжением, - по запросу
• Приводные электродвигатели взрывозащищенного исполнения - по запросу

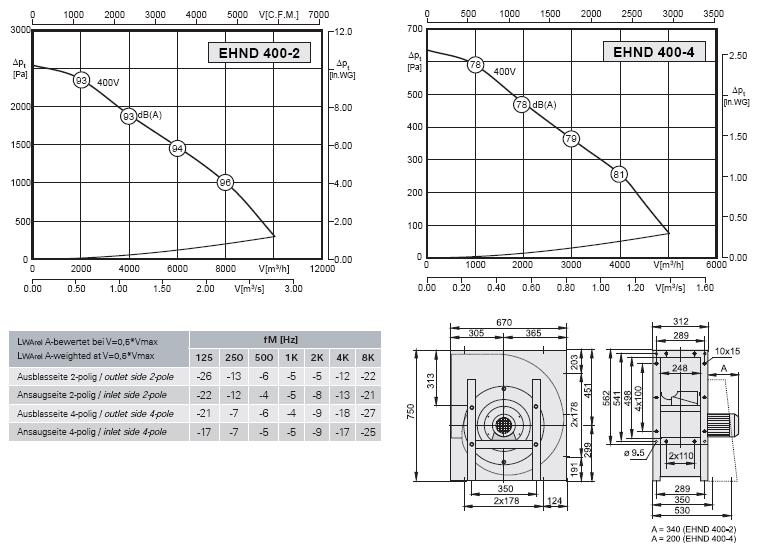

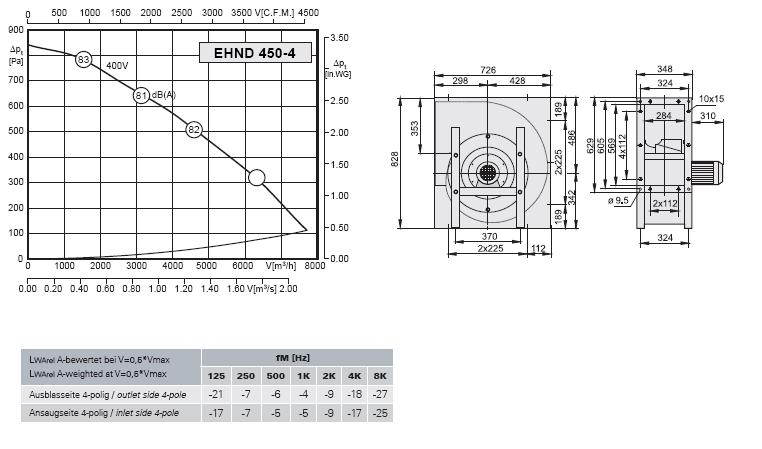

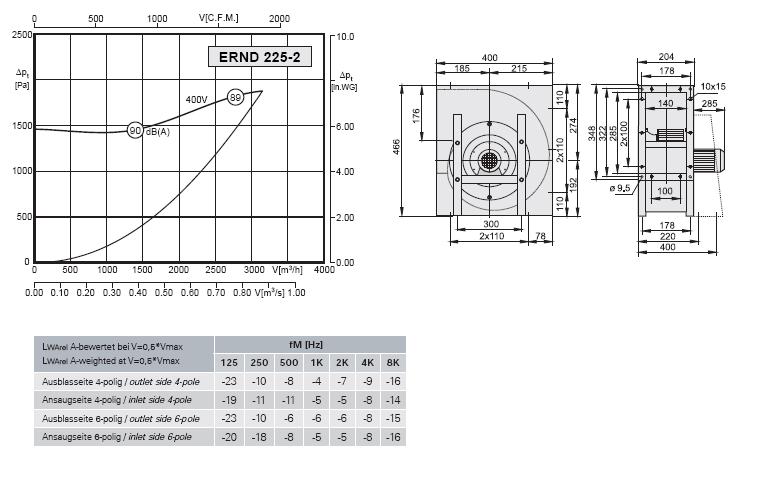

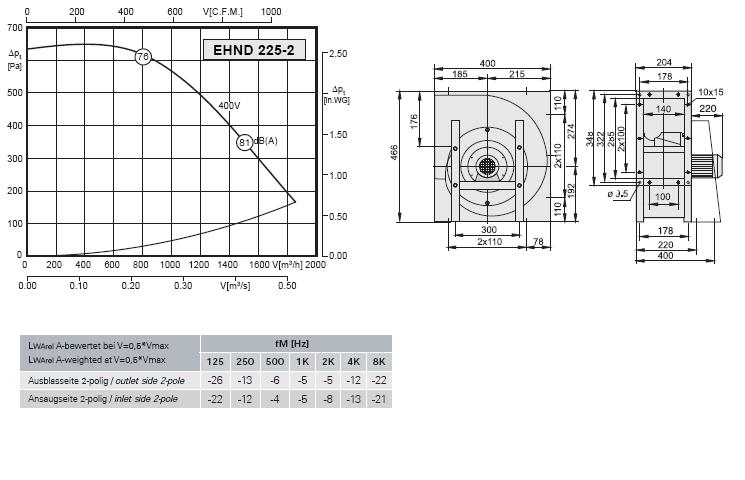

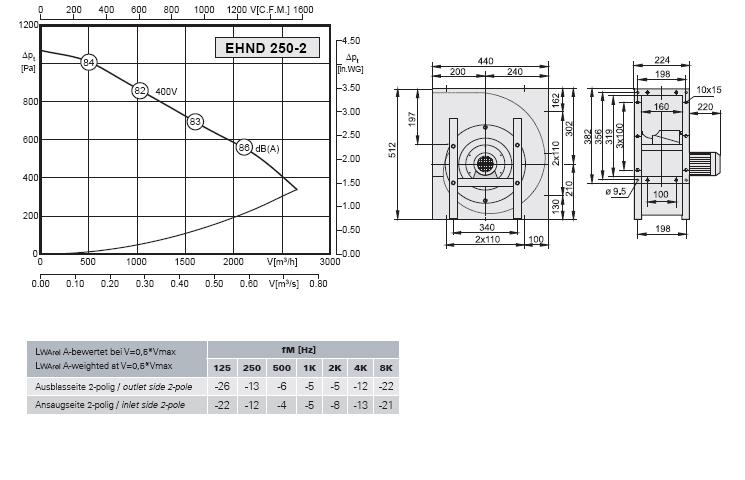

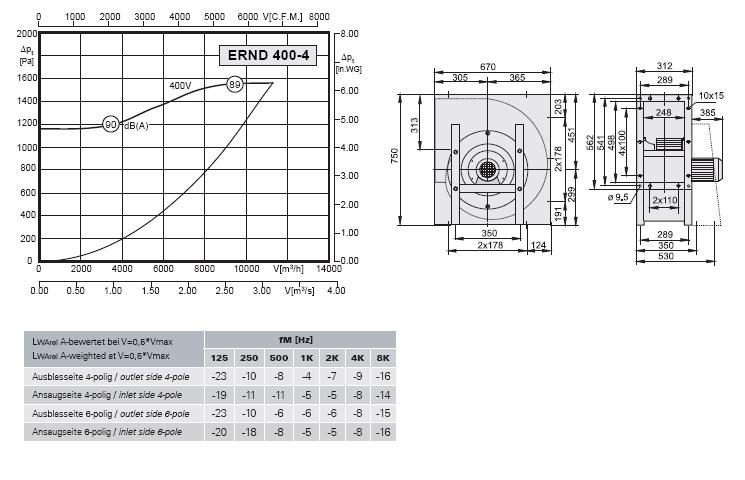

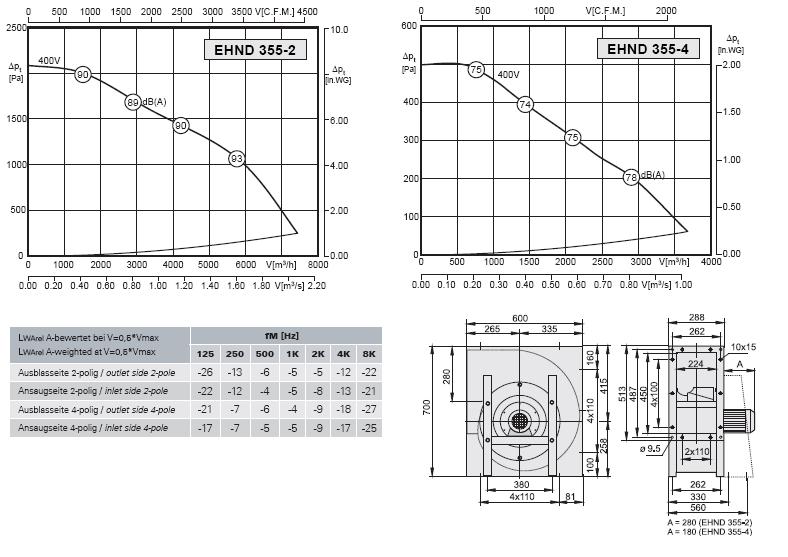

Характеристики производительности по воздуху радиального вентилятора:

Характеристики D pt = f [V] относятся к подаваемой среде с плотностью r = 1,2 кг/м.куб. Они были определены на камерном испытательном стенде со стороны забора воздуха в соответствии с DIN 24163 в монтажном положении В.

Уровни шума радиального вентилятора:

Определение уровней звуковой мощности производилось по способу, разработанному для каналов, в соответствии с DIN 45635, часть 9.

На характеристиках представлен средневзвешенный уровень звуковой мощности канала со стороны выхода LWA6 в соответствии с DIN 45635, часть 38.

Имеющий принципиальное значение для расчета глушителей шума уровень звуковой мощности при средних частотах октавных полос определяется следующим образом:

LWokt = LWA4+ LWrel [dB]
