Вентилятор осевой в корпусе

Преимущества:

Малая монтажная ширина
Встроенные термоконтакты
Регулировка скорости вращения
Не требуют обслуживания и надежны в работе

Конструкция:

Компактные, малошумные осевые вентиляторы серии 01 используются для установки в системах вентиляции производственных и общественных помещений, а также холодильной техники и кондиционирования. Корпус вентилятора круглого сечения, с расположенными с двух сторон монтажными фланцами, изготавливается из оцинкованной стали с полимерным покрытием. Лопасти вентиляторов имеют серповидную форму и изготовлены из оцинкованной стали, покрыты эмалью. Вентиляторы данной серии имеют электродвигатели с внешним ротором. Расчетный срок службы не менее 40 000 часов.

Применение:

Осевые вентиляторы предназначены для перемещения воздуха и используются в системах вентиляции зданий.Они легко монтируются в стеновые проемы, или другие несущие конструкции. Могут использоваться для отвода тепла, или обдува различных технологических установок и оборудования. Вентиляторы оснащены крыльчаткой с серповидными лопастями, которая имеет динамическую балансировку в двух плоскостях для достижения минимального уровня шума. Для защиты электродвигателя от перегрева вентиляторы оборудованы встроенными термоконтактами. Изготавливаются с направлением движения воздуха «S» и «В».

Конструктивное исполнение:

Вентиляторы ВО изготавливаются по ТУ 4861-024-15185548-04; ГОСТ 11442-90.

Условия эксплуатации:

Вентиляторы осевые предназначены для перемещения невзрывоопасных газовых сред с температурой не выше 60 °С, содержащих твердые примеси не более 100 мг/м3, не содержащих липких веществ и волокнистых материалов, в условиях умеренного климата 2й категории размещения по ГОСТ 15150-90, с температурой окружающей среды до плюс 40 °С.

Условные обозначения:

ВО- вентилятор осевой
200/250/300/350/400/450/500/550/630 - Типоразмер (по диаметру рабочего колеса).
4 - Число полюсов
E - Однофазное питание (без индекса – трехфазный).
01 - Серия с фланцевым исполнением.
S/B - направление потока воздуха S - всасывание; B - нагнетание

Сопутствующие товары

В настоящее время вентиляторы выпускаются только в исполнении направление потока воздуха «В» с 4-х полюсными двигателями

Данные цены действительны для заказа, общей суммой не менее 100 000 руб с НДС

Цены с НДС
Цены без НДС

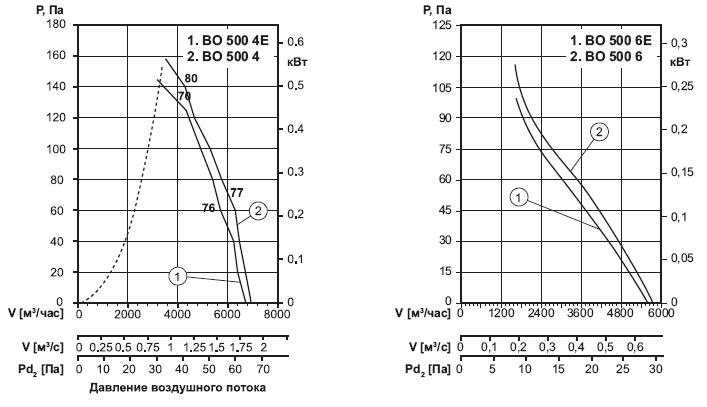

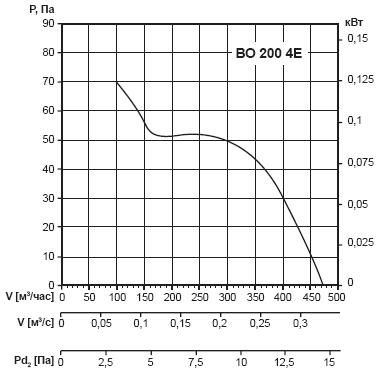

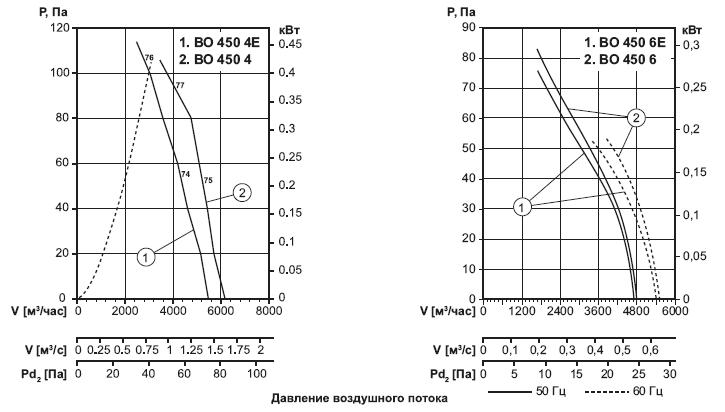

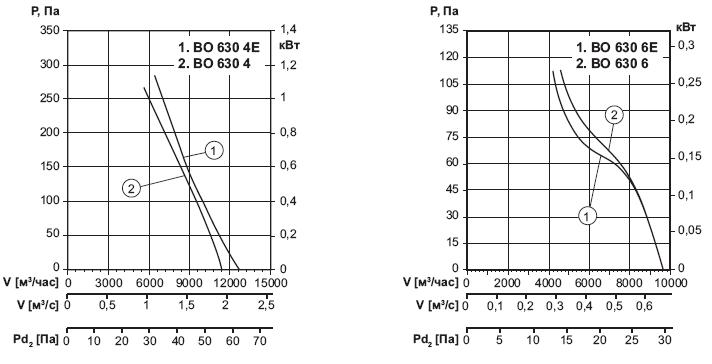

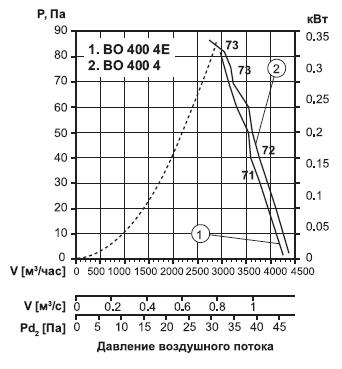

Технические характеристики

Показать

Наименование	Мощность двигателя, кВт	Скорость вращения, об/мин	Производительность, м3/ч	Напряжение, В/50Гц	Полное давление, Па, до	Цена, руб.
ВО 200-4Е-01	0,05	1500	520	220	65	3 072.00
ВО 250-4Е-01	0,06	1500	1100	220	75	3 359.00
ВО 300-4Е-01	0,13	1500	1840	220	70	4 069.00
ВО 350-4Е-01	0,13	1500	3250	220	90	5 443.00
ВО 400-4Е-01	0,25	1500	4200	220	150	6 257.00
ВО 450-4Е-01	0,25	1500	5500	220	110	6 436.00
ВО 500-4Е-01	0,42	1500	7000	220	180	6 980.00
ВО 500-4-01	0,39	1500	7200	380	200	6 980.00
ВО 560-4Е-01	0,23	1500	8600	220	180	7 951.00
ВО 560-4-01	0,63	1500	9800	380	320	7 951.00
ВО 630-4Е-01	0,81	1500	12500	230		10 022.00
ВО 630-4-01	0,86	1500	13000	380	270	10 022.00
