Щиты управления для систем вентиляции с эл. нагревателем ЩУ7
Общие сведения:
Принцип работы
Симисторный регулятор путем периодического включения/выключения нагревателя поддерживает заданную температуру приточного воздуха. Дополнительная ступень нагревателя подключается шаговым регулятором, если заданная температура приточного воздуха длительно не достигается. Так же, когда необходимость в дополнительной ступени отпадет, она будет выключена. Датчик температуры ТЕ устанавливается в канале приточной вентиляции или в помещении. Кнопками ПУСК и СТОП можно выключить вентилятор и нагреватель. После включения нагревателя симисторный регулятор совместно с шаговым регулятором выберет необходимое количество ступеней обогрева. Нагреватель не работает, если не включить вентилятор. При срабатывании термостатов защиты против перегрева или воспламенения канальный нагреватель отключается, вентилятор продолжает работать. При нажатии кнопки ПУСК ВЕНТИЛЯТОРА происходит запуск вентилятора M1 и включение электропривода воздушной заслонки М4. При нажатии кнопки СТОП вентилятор выключается и воздушная заслонка закрывается. Щит управления спроектирован на использование электропривода BELIMO на 220 В с возвратной пружиной или с трехпроводным управлением. Тип электропривода воздушной заслонки необходимо уточнить при заказе щита управления.
Реле защиты двигателя вентилятора FR1 отключает питание вентилятора при перегреве обмоток двигателя или при значительном превышении максимального рабочего тока. Для вентиляторов М1, не имеющих термоконтактов, в щит управления устанавливается тепловое реле защиты РТЛ по максимальному рабочему току вентилятора. Для вентиляторов М2, с биметаллическими или позисторными термоконтактами, защита
против перегрева обмоток двигателя осуществляется при помощи реле защиты ТР 220. Дифференциальное реле давления PD1, которое входит в комплект поставки, срабатывает, когда падение давления на фильтре становится больше выставленного значения. При этом на дверце щита загорается красная лампочка. Отключение щита управления при получении сигнала от пожарной сигнализации происходит при помощи независимого расцепителя, который выключает вводной автоматический выключатель щита управления. Контакт пожарной сигнализации FS1 должен быть нормально разомкнутым и выдерживать ток 1 А напряжением 220 В в течение 1 секунды.
Сопутствующий товар:
Данные цены действительны для заказа, общей суммой не менее 100 000 руб с НДС
- Регулирование температуры приточного воздуха.
- Электрический калорифер мощностью до 132 кВт.
Принцип работы
Симисторный регулятор путем периодического включения/выключения нагревателя поддерживает заданную температуру приточного воздуха. Дополнительная ступень нагревателя подключается шаговым регулятором, если заданная температура приточного воздуха длительно не достигается. Так же, когда необходимость в дополнительной ступени отпадет, она будет выключена. Датчик температуры ТЕ устанавливается в канале приточной вентиляции или в помещении. Кнопками ПУСК и СТОП можно выключить вентилятор и нагреватель. После включения нагревателя симисторный регулятор совместно с шаговым регулятором выберет необходимое количество ступеней обогрева. Нагреватель не работает, если не включить вентилятор. При срабатывании термостатов защиты против перегрева или воспламенения канальный нагреватель отключается, вентилятор продолжает работать. При нажатии кнопки ПУСК ВЕНТИЛЯТОРА происходит запуск вентилятора M1 и включение электропривода воздушной заслонки М4. При нажатии кнопки СТОП вентилятор выключается и воздушная заслонка закрывается. Щит управления спроектирован на использование электропривода BELIMO на 220 В с возвратной пружиной или с трехпроводным управлением. Тип электропривода воздушной заслонки необходимо уточнить при заказе щита управления.
Реле защиты двигателя вентилятора FR1 отключает питание вентилятора при перегреве обмоток двигателя или при значительном превышении максимального рабочего тока. Для вентиляторов М1, не имеющих термоконтактов, в щит управления устанавливается тепловое реле защиты РТЛ по максимальному рабочему току вентилятора. Для вентиляторов М2, с биметаллическими или позисторными термоконтактами, защита
против перегрева обмоток двигателя осуществляется при помощи реле защиты ТР 220. Дифференциальное реле давления PD1, которое входит в комплект поставки, срабатывает, когда падение давления на фильтре становится больше выставленного значения. При этом на дверце щита загорается красная лампочка. Отключение щита управления при получении сигнала от пожарной сигнализации происходит при помощи независимого расцепителя, который выключает вводной автоматический выключатель щита управления. Контакт пожарной сигнализации FS1 должен быть нормально разомкнутым и выдерживать ток 1 А напряжением 220 В в течение 1 секунды.
Сопутствующий товар:
Данные цены действительны для заказа, общей суммой не менее 100 000 руб с НДС
Технические характеристики
Показать
| Наименование | Мощность вентилятора при 380В, кВт | Мощность нагрвателя при 380В, кВт | Максимальный рабочий ток, А | Размеры щита в корпусе IP20, мм | Размеры щита в корпусе IP66, мм | ... | Цена, руб. |
|---|---|---|---|---|---|---|---|
| ЩУ7-4,0-60 | 4 | 60 | 113 | 1000х650х300 | 1000х800х300 | 58 577.00 | |
| ЩУ7-4,0-72 | 4 | 72 | 132 | 1000х650х300 | 1000х800х300 | 60 924.00 | |
| ЩУ7-5,5-84 | 5,5 | 84 | 155 | 1000х650х300 | 1000х800х300 | 69 141.00 | |
| ЩУ7-5,5-96 | 5,5 | 96 | 174 | 1000х650х300 | 1000х800х300 | 71 489.00 | |
| ЩУ7-7,5-108 | 7,5 | 108 | 199 | 1000х650х300 | 1000х800х300 | 82 054.00 | |
| ЩУ7-7,5-120 | 7,5 | 120 | 218 | 1000х650х300 | 1000х800х300 | 85 575.00 | |
| ЩУ7-7,5-132 | 7,5 | 132 | 238 | 1000х650х300 | 1000х800х300 | 93 792.00 |
Типовая схема вентиляционной установки с эл. нагревателем

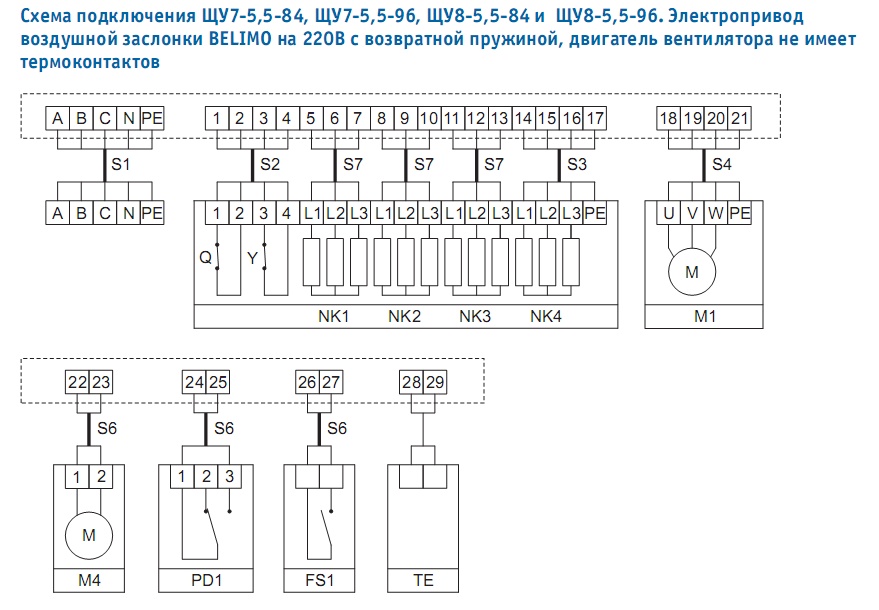

Схема подключения щита управления для систем вентиляции с эл. нагревателем ЩУ7

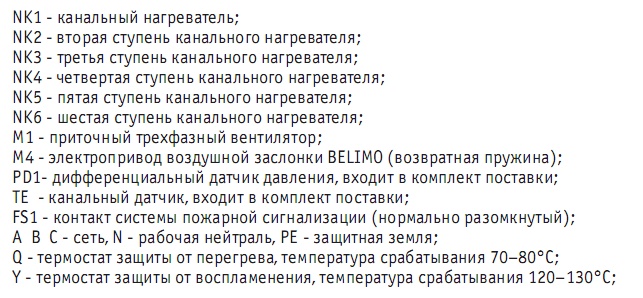

Условные обозначения

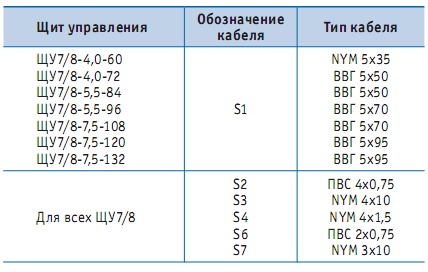

Условные обозначения типов кабеля
Страна происхождения: Россия
Цена: от 58 577.00 руб.
