Щиты управления для систем вентиляции с эл. нагревателем ЩУ6
Общие сведения:
Регулировка скорости вращения вентилятора при помощи частотного регулятора путем изменения частоты подаваемого на вентилятор напряжения. Изменение частоты от 25 до 50 Гц.
Щит управления ЩУ6/Р - это щит управления с ATV212
Сопутствующий товар:
Данные цены действительны для заказа, общей суммой не менее 100 000 руб с НДС
- Регулирование температуры приточного воздуха.
- Электрический калорифер мощностью до 48 кВт.
- Регулировка скорости вращения вентилятора.
Регулировка скорости вращения вентилятора при помощи частотного регулятора путем изменения частоты подаваемого на вентилятор напряжения. Изменение частоты от 25 до 50 Гц.
Щит управления ЩУ6/Р - это щит управления с ATV212
Сопутствующий товар:
Данные цены действительны для заказа, общей суммой не менее 100 000 руб с НДС
Технические характеристики
Показать
| Наименование | Мощность вентилятора при 380В, кВт | Мощность нагрвателя при 380В, кВт | Максимальный рабочий ток, А | Размеры щита в корпусе IP20, мм | Размеры щита в корпусе IP66, мм | Цена, руб. |
|---|---|---|---|---|---|---|
| ЩУ6-1,5-30 | 1,5 | 30 | 57 | 650х500х220 | 600х600х250 | 35 099.00 |
| ЩУ6-1,5-36 | 1,5 | 36 | 67 | 650х500х220 | 600х600х250 | 35 099.00 |
| ЩУ6-2,2-42 | 2,2 | 42 | 78 | 650х500х220 | 600х600х250 | 36 273.00 |
| ЩУ6-2,2-48 | 2,2 | 48 | 88 | 650х500х220 | 600х600х250 | 37 422.00 |
| ЩУ6п-5,5-48 | 5,5 | 48 | 38 621.00 | |||
| ЩУ6-1,5-30/Р | 1,5 | 30 | 57 | 1000х650х300 | 1000х800х300 | 65 620.00 |
| ЩУ6-1,5-36/Р | 1,5 | 36 | 67 | 1000х650х300 | 1000х800х300 | 66 794.00 |
| ЩУ6-2,2-42/Р | 2,2 | 42 | 78 | 1000х650х300 | 1000х800х300 | 68 672.00 |
| ЩУ6-2,2-48/Р | 2,2 | 48 | 88 | 1000х650х300 | 1000х800х300 | 69 377.00 |
| ЩУ6-1,5-30/рмт/1/2/3/4 | 1,5 | 30 | 57 | 1000х650х300 | 1000х800х300 | под расчет |
| ЩУ6-1,5-36/рмт/1/2/3/4 | 1,5 | 36 | 67 | 1000х650х300 | 1000х800х300 | под расчет |
| ЩУ6-2,2-42/рмт/1/2/3/4 | 2,2 | 42 | 78 | 1000х650х300 | 1000х800х300 | под расчет |
| ЩУ6-2,2-48/рмт/1/2/3/4 | 2,2 | 48 | 88 | 1000х650х300 | 1000х800х300 | под расчет |

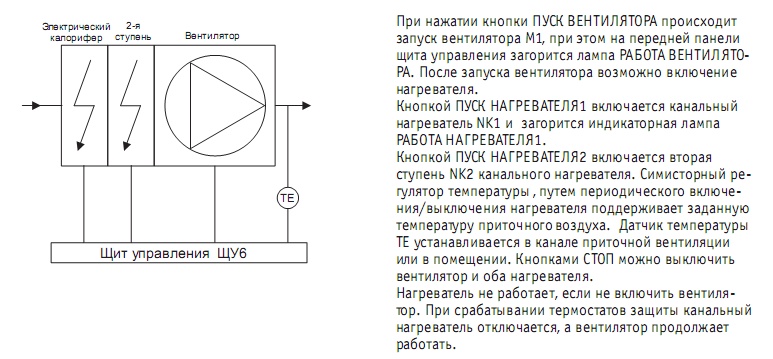

Типовая схема вентиляционной установки с эл. нагревателем. рис.1
Типовая схема вентиляционной установки с эл. нагревателем. рис.2
Типовая схема вентиляционной установки с эл. нагревателем. рис.3
описание для типовой схемы вентиляционной установки. рис.3.
Схема подключения ЩУ6 и ЩУ6 РМТ
Схема подключения ЩУ6 РМТ/1/2/3/4
Условные обозначения

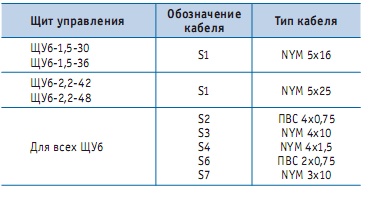

Условные обозначения типов кабеля
Страна происхождения: Россия
Цена: от 35 099.00 руб.
