Щиты управления для систем вентиляции с эл. нагревателем ЩУ1
Общие сведения:
Дополнительно для щита управления ЩУ1:
При нажатии кнопки ПУСК ВЕНТИЛЯТОРА происходит запуск вентилятора M1, и на передней панели щита управления загорится индикаторная лампа РАБОТА ВЕНТИЛЯТОРА. После запуска вентилятора возможно включение нагревателя. Кнопкой ПУСК НАГРЕВАТЕЛЯ включается канальный нагреватель NK1 и, кроме того, загорится индикаторная лампа РАБОТА НАГРЕВАТЕЛЯ. Кнопками СТОП можно выключить вентилятор и нагреватель. Нагреватель невозможно включить без уже включенного вентилятора. При срабатывании биметаллических термовыключателей канального нагревателя он отключается, а вентилятор продолжает работать.
Данные цены действительны для заказа, общей суммой не менее 100 000 руб с НДС
- Включение/выключение приточного вентилятора.
- Включение/выключение электрического калорифера.
- Защита ТЭНов калорифера от перегрева.
Дополнительно для щита управления ЩУ1:
- сборка в корпусе IP66;
- защита двигателя вентилятора;
- индикация загрязнения фильтра;
- подключение дополнительного вентилятора;
- включение/выключение электропривода воздушнойзаслонки;
- отключение по сигналу пожарной сигнализации.
При нажатии кнопки ПУСК ВЕНТИЛЯТОРА происходит запуск вентилятора M1, и на передней панели щита управления загорится индикаторная лампа РАБОТА ВЕНТИЛЯТОРА. После запуска вентилятора возможно включение нагревателя. Кнопкой ПУСК НАГРЕВАТЕЛЯ включается канальный нагреватель NK1 и, кроме того, загорится индикаторная лампа РАБОТА НАГРЕВАТЕЛЯ. Кнопками СТОП можно выключить вентилятор и нагреватель. Нагреватель невозможно включить без уже включенного вентилятора. При срабатывании биметаллических термовыключателей канального нагревателя он отключается, а вентилятор продолжает работать.
Данные цены действительны для заказа, общей суммой не менее 100 000 руб с НДС
Технические характеристики
Показать
| Наименование | Мощность вентилятора при 380В, кВт | Мощность нагрвателя при 380В, кВт | Максимальный рабочий ток, А | Размеры щита в корпусе IP20, мм | Размеры щита в корпусе IP66, мм | Цена, руб. |
|---|---|---|---|---|---|---|
| ЩУ1-0,75-6 | 0,75 | 6 | 13 | 500х400х220 | 500х400х250 | 11 622.00 |
| ЩУ1-0,75-9 | 0,75 | 9 | 18 | 500х400х220 | 500х400х250 | 11 622.00 |
| ЩУ1-0,75-12 | 0,75 | 12 | 22 | 500х400х220 | 500х400х250 | 11 622.00 |
| ЩУ1-0,75-15 | 0,75 | 15 | 27 | 500х400х220 | 500х400х250 | 11 845.00 |
| ЩУ1-0,75-18 | 0,75 | 18 | 32 | 500х400х220 | 500х400х250 | 12 327.00 |
| ЩУ1-1,5-24 | 1,5 | 24 | 42 | 500х400х220 | 500х400х250 | 12 679.00 |
Типовая схема вентиляционной установки с эл. нагревателем

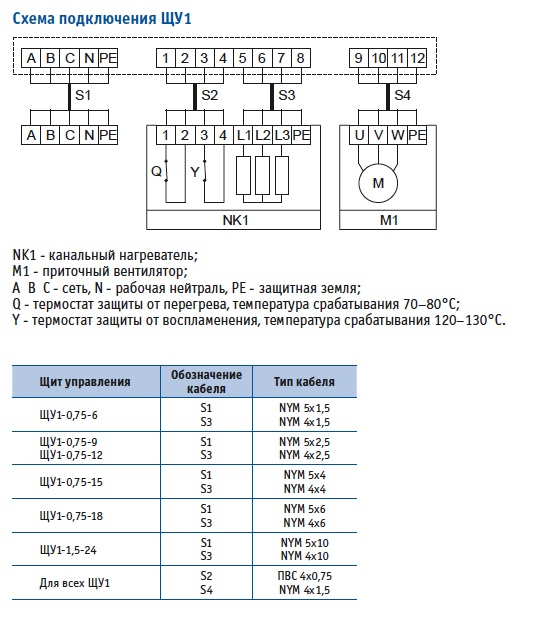

Схема подключения щита управдения для систем вентиляции с электро нагревателем ЩУ1
Страна происхождения: Россия
Цена: от 11 622.00 руб.
