Глушители цилиндрические ГЦ и ГЦо

Общие сведения

Глушители предназначены для снижения аэродинамического шума, создаваемого вентиляторами, кондиционерами, воздухорегулирующими устройствами, а также шума, возникающего в элементах воздуховодов
и распространяющегося по ним. Для снижения аэродинамического шума в воздушном потоке применяют шумоглушители.

Глушители цилиндрические ГЦ - это перфорированная труба, ее объем заполнен звукопоглощающим материалом цилиндрической формы. Для защиты звукопоглощающего материала от выдувания потоком воздуха используется покрытие, состоящее из просечной оцинкованной сетки и защитной ткани.

Цилиндрические глушители обеспечивают затухание шума в широком диапазоне частот.

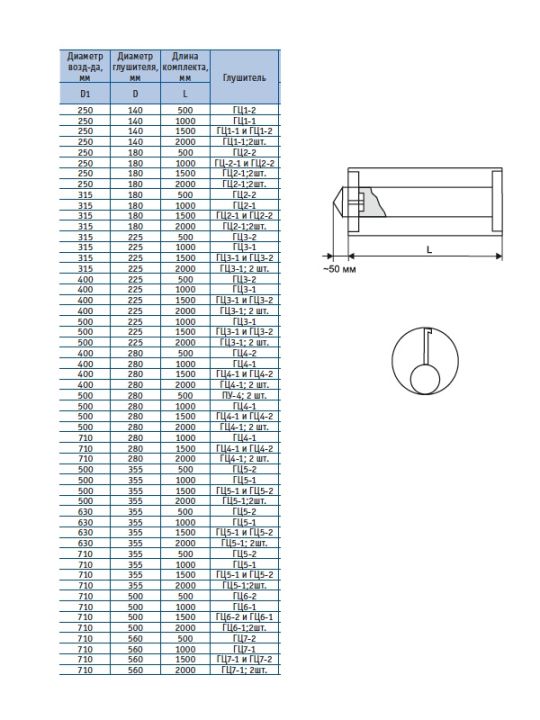

Звукопоглощающий материал может устанавливаться по геометрической оси или со смещением, это позволяет подбирать глушитель с частотной характеристикой, наиболее близкой к характеристике требуемого глушения шума.

Используется в комбинированном глушителе.

Применение и расчет шумоглушителей
Шумоглушители используют как в вытяжных, так и вприточных системах. Обычно их устанавливают:

• между вентилятором и магистральным воздуховодом;
• на воздуховоде, пересекающем шумное помещение сразу за этим помещением;
• перед воздухораспределителем или за вытяжной решеткой;
• чтобы снизить шум не только в помещениях, но и снаружи, в вытяжной системе ставят два шумоглушителя — до и после вентилятора.

Понижение шума зависит от толщины и материала звуко поглощающего слоя, а также длины шумоглушителя. Стандартные длины шумоглушителей — 600, 900 и 1200 мм.
Эффективность шумоглушения максимальна в диапазоне частот звуковых волн от 500 до 4000 Гц. При более
низких частотах эффективность значительно ниже.
Шумоглушение больше при низкой скорости движения воздуха (допустимо 4—12 м/с). Если скорость воздушного потока высока, может возникнуть дополнительный шум из-за резкого торможения воздуха пристолкновении с ячейками шумоглушителя.
Чтобы понять, нужен ли в системе кондиционирования и вентиляции шумоглушитель, проводят акустический
расчет для всех восьми октавных частот звука (63, 125, 250, 500, 1000, 2000, 4000 и 8000 Гц):

• определяют допустимый уровень звукового давления в ближайшем к вентиляционной установке
• помещении. При этом учитывают и внутренние шумы в помещении, и внешние (например, транспортные);
• рассчитывают звуковую мощность вентилятора, зная его тип, расход и давление воздуха;
• вычисляют снижение шума от вентиляционной установки до воздухораспределителя или заборной решетки в помещении;
• если полученный в результате остаточный шум воздуха выше допустимого, нужно устанавливать шумоглушитель.

При необходимости глушителя проводят его конструкторский расчет:

• определяют поперечное сечение трубчатого шумоглушителя или суммарную площадь каналов пластинчатого шумоглушителя из условия допустимой скорости воздуха: S = Q/V, где S — площадь сечения в м3, Q — расход воздуха в м3/сек, V — допустимая скорость воздуха в м/сек;
• определяют нужную длину шумоглушителя на основе частотных характеристик ;
• рассчитывают аэродинамическое сопротивление шумоглушителя (в зависимости от скорости воздуха).
