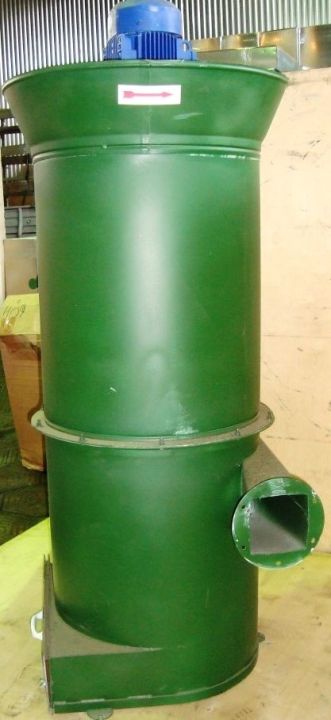

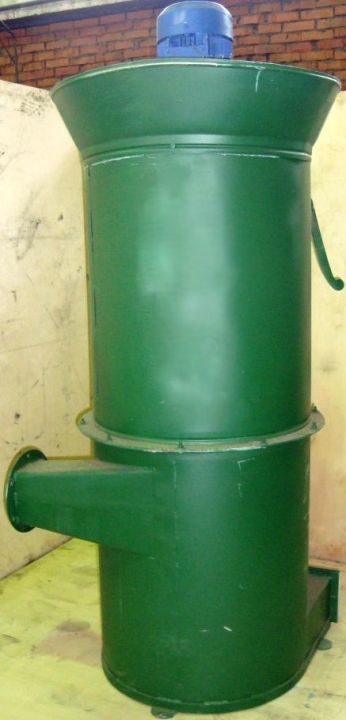

Пылеулавливающие агрегаты ЗИЛ-900М и ЗИЛ-1600М

ОБЩИЕ СВЕДЕНИЯ

Пылеулавливающие агрегаты ЗИЛ-900 М и ЗИЛ-1600 М предназначены для очистки воздуха от твердых частиц сухих неслипающихся пылей в машиностроении, металлургии, приборостроении, химической и пищевой промышленности:

• при абразивной обработке на наждачных, заточных, отрезных, шлифовальных, обдирочных станках;
• при механической обработке металлических и неметаллических материалов: графита, чугуна, керамики, текстолита, резины и т.п.

Агрегаты соответствуют требованиям ТУ 3646-01011575459-05.

ОСНОВНЫЕ ПРЕИМУЩЕСТВА:

Простота эксплуатации; очистка воздуха до ПДК; экономия электроэнергии и тепла за счет возвращения очищенного воздуха в помещение; вентилятор и электродвигатель находятся в "чистой зоне" и не подвергаются абразивному износу.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Климатическое исполнение УХЛ, категория размещения 4 (закрытое отапливаемое помещение) по ГОСТ 15150-69.

Изделия используются в производствах категорий Г и Д (СНиП 2.09.02-85*).

Рабочая среда - неагрессивная и невзрывоопасная.

Влагосодержание очищаемого газа должно исключать появление "точки росы" внутри агрегата.

Температура очищаемого воздуха на входе - не более 800С, разрежение-не более 5 кПа.

Массовая концентрация пыли на входе- не более 500 мг/м3.

КОНСТРУКЦИЯ И ПРИНЦИП ДЕЙСТВИЯ

Агрегаты осуществляют двухступенчатую очистку отсасываемого воздуха.

Первая ступень очистки -сухой циклон; вторая-рукавный тканевый фильтр.

Очищенный воздух поступает в обслуживаемое помещение.

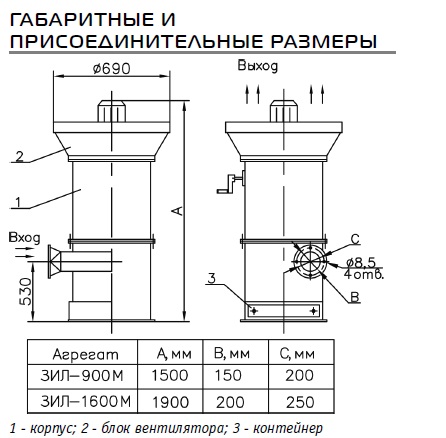

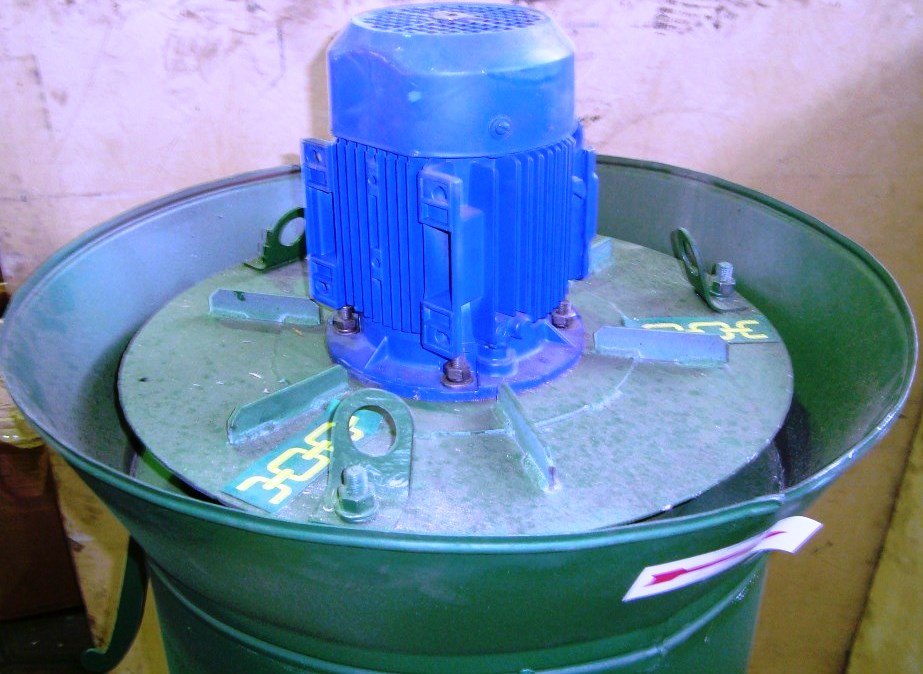

Агрегаты состоят из следующих основных узлов: корпуса, в котором расположены циклон и рукавный тканевый фильтр; вентилятора с электродвигателем; бункера с ящиком для сбора пыли.

Рукавный фильтр агрегата периодически очищается от пыли при помощи ручного встряхивающего механизма
