Перфорированные воздухораспределители ВД

Общие сведения
Перфорированные воздухораспределители ВД предназначены для систем вентиляции и кондиционирования различных помещений с разными уровнями требований к комфорту и дизайну для подвода свежего или охлажденного воздуха в помещения с высоким уровнем загрязнения либо с избытком тепла.
Используются для подвода достаточно больших расходов воздуха (до 10 000 м3/ч) с относительно малой скоростью (от 0,1 до 1,5 м/с) на выходе из воздухораспределителя.

Конструкция

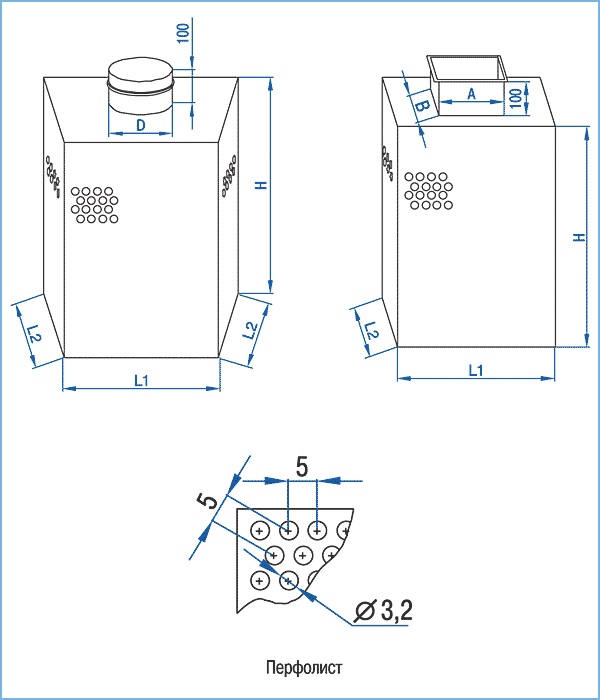

Воздухораспределители изготавливаются из перфорированной оцинкованной стали толщиной 0,7 мм и могут окрашиваться в любой цвет RAL (стандартный цвет покрытия — белый RAL9016). Состоят из рабочих поверхностей, основания и верхней крышки с подводящим патрубком. Окончательные размеры и форма уточняются у менеджера индивидуально для каждого изделия.
Стандартная перфорация — отверстия диаметром 3,2 мм, что соответствует 30% свободного сечения рабочей поверхности.

Модификации

Применение различной перфорации и форм воздухораспределителей позволяет решить практически любую задачу.

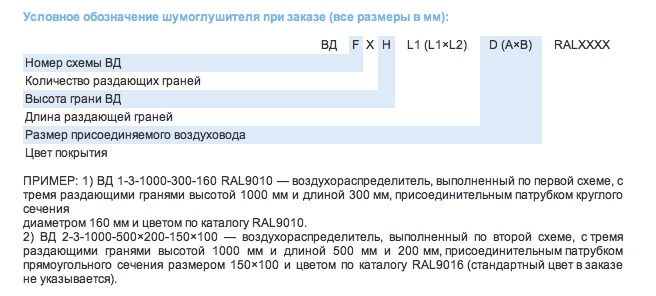

Воздухораспределители ВД могут изготавливаться по эскизам заказчика или по расчету. Для расчета параметров ВД необходимы следующие данные: расход воздуха, скорость на выходе, форма ВД. Ограничения по габаритным размерам: 1500×1500×1500.

Монтаж

Воздухораспределитель может быть установлен непосредственно на пол, подвешен на стену либо потолок с помощью дополнительных крепежных элементов. Монтаж ВД к системе осуществляется через ниппельное соединение для воздуховодов круглого сечения, фланцем из шины — для воздуховодов прямоугольного сечения.
