Воздухораспределители низкоскоростные 2ВНЛ
Общие сведения
Прямоугольные воздухораспределители низкоскоростные 2ВНЛ с перфорированной лицевой панелью предназначены для подачи воздуха непосредственно в рабочую зону помещения с малой скоростью и малым температурным перепадом (∆t =3°C), обеспечивающими принцип вытесняющей вентиляции.
При вентиляции вытеснением воздух поступает в нижнюю зону и не смешивается с воздухом помещения. Он вытесняет его вверх, создавая эффект "плавучести и восходящего распределения". Удаление вытесненного теплого и загрязненного воздуха осуществляется из верхней зоны вытяжной вентиляцией. Таким образом, в помещении обеспечивается постоянный приток чистого воздуха в обслуживаемую зону, который поднимает к потолку тёплый и загрязнённый воздух. Воздух, поступающий через воздухораспределитель, соприкасаясь с тёплыми поверхностями, расположенными в рабочей зоне (компьютеры, лампы, технологическое оборудование и прочее) стремится вверх в естественных конвективных потоках над нагретыми поверхностями, одновременно унося загрязнённые воздушные массы, образующиеся в нижних слоях помещения.
Виды:
Область применения
2ВНЛ – общественные, производственные и административные помещения (офисы, рестораны, конференц-залы, магазины, музеи, спортивные сооружения и т.п.), где необходима подача чистого воздуха непосредственно в рабочую зону помещения.
Монтаж
Низкоскоростные воздухораспределители 2ВНЛ устанавливаются в свободном пространстве помещения на полу около стены или в нише.
Воздухораспределители изготавливаются из листовой стали и состоят из наружной перфорированной обечайки, днища, крышки с подводящим патрубком, боковых стенок, задней стенки и внутреннего перфорированного рассекателя, обеспечивающего равномерную подачу воздуха по всей воздухораздающей поверхности. Герметичность соединения входного патрубка с воздуховодом обеспечивается резиновым уплотнением.
Окраска
Наружные и внутренние поверхности 2ВНЛ окрашиваются методом порошкового напыления в белый цвет (RAL 9016), по заказу возможна окраска в любой цвет по каталогу RAL.
Аксессуары
Прямоугольные воздухораспределители низкоскоростные 2ВНЛ с перфорированной лицевой панелью предназначены для подачи воздуха непосредственно в рабочую зону помещения с малой скоростью и малым температурным перепадом (∆t =3°C), обеспечивающими принцип вытесняющей вентиляции.
При вентиляции вытеснением воздух поступает в нижнюю зону и не смешивается с воздухом помещения. Он вытесняет его вверх, создавая эффект "плавучести и восходящего распределения". Удаление вытесненного теплого и загрязненного воздуха осуществляется из верхней зоны вытяжной вентиляцией. Таким образом, в помещении обеспечивается постоянный приток чистого воздуха в обслуживаемую зону, который поднимает к потолку тёплый и загрязнённый воздух. Воздух, поступающий через воздухораспределитель, соприкасаясь с тёплыми поверхностями, расположенными в рабочей зоне (компьютеры, лампы, технологическое оборудование и прочее) стремится вверх в естественных конвективных потоках над нагретыми поверхностями, одновременно унося загрязнённые воздушные массы, образующиеся в нижних слоях помещения.
Виды:
- 2ВНЛ Н - воздухораспределители с подводом сверху
- 2ВНЛ Н-Б - воздухораспределители с подводом сзади
Область применения
2ВНЛ – общественные, производственные и административные помещения (офисы, рестораны, конференц-залы, магазины, музеи, спортивные сооружения и т.п.), где необходима подача чистого воздуха непосредственно в рабочую зону помещения.
Монтаж
Низкоскоростные воздухораспределители 2ВНЛ устанавливаются в свободном пространстве помещения на полу около стены или в нише.
Воздухораспределители изготавливаются из листовой стали и состоят из наружной перфорированной обечайки, днища, крышки с подводящим патрубком, боковых стенок, задней стенки и внутреннего перфорированного рассекателя, обеспечивающего равномерную подачу воздуха по всей воздухораздающей поверхности. Герметичность соединения входного патрубка с воздуховодом обеспечивается резиновым уплотнением.
Окраска
Наружные и внутренние поверхности 2ВНЛ окрашиваются методом порошкового напыления в белый цвет (RAL 9016), по заказу возможна окраска в любой цвет по каталогу RAL.
Аксессуары
- декоративный кожух,
- подставка,
- кронштейны.
Технические характеристики
Показать
| Наименование | Диаметр, мм | Площадь живого сечения, м2 | Вес, кг | Цена, руб. |
|---|---|---|---|---|
| 2ВНЛ | 200 | 0,48 | 23,4 | 8 190.00 |
| 2ВНЛ | 250 | 0,63 | 27,5 | 10 238.00 |
| 2ВНЛ | 315 | 0,85 | 33,7 | 12 600.00 |
| 2ВНЛ | 400 | 1,25 | 37,9 | 15 750.00 |
| 2ВНЛБ | 200 | 0,48 | 23,4 | 8 190.00 |
| 2ВНЛБ | 250 | 0,63 | 27,5 | 10 238.00 |
| 2ВНЛБ | 315 | 0,85 | 33,7 | 12 600.00 |
| 2ВНЛБ | 400 | 1,25 | 37,9 | 15 750.00 |
Габаритные размеры воздухораспределителя 2ВНЛ

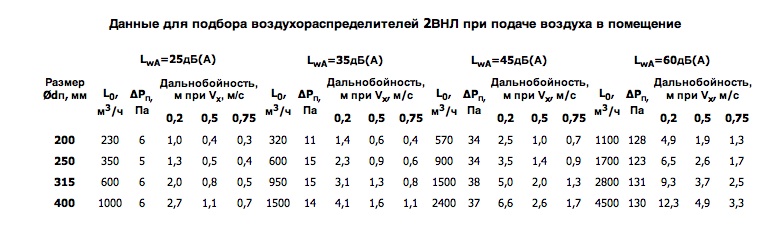

Данные для подбора воздухораспределителя 2ВНЛ

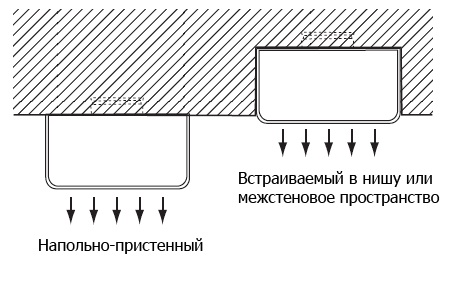

Монтаж воздухораспределителя 2ВНЛ

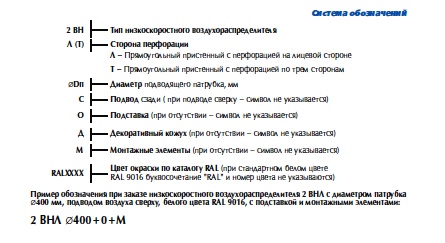

Условное обозначение воздухораспределителя 2ВНЛ
Страна происхождения: Россия
Цена: от 8 190.00 руб.
