Клапаны КПС-1 круглый
Общие сведения
Клапан КПС-1 сертифицирован в установленном законодательством порядке.
Сертификаты соответствия требованиям технического регламента.
Назначение
Противопожарный клапан КПС-1 по своему функциональному назначению может применяться как в качестве огнезадерживающего с нормально открытой заслонкой (НО), так и дымового с нормально закрытой заслонкой (НЗ), согласно требованиям СНиП 41-01-2003 и СП 7.13130.2009.
Исполнение
Вид климатического исполнения и категория размещения УЗ по ГОСТ 15150-69. Предельные значения рабочей температуры окружающего воздуха от -30°С до +40°С, при условии отсутствия прямого воздействия атмосферных осадков.Клапан выпускается прямоугольного (квадратного) или круглого сечения. Устанавливается в проемах или местах прохода вентиляционных систем через противопожарные преграды.
Клапан работоспособен в любой пространственной ориентации.
Клапан не подлежит установке в вентиляционных каналах помещений категории А и Б по взрывопожароопасное местных отсосах взрывопожароопасных смесей.
Конструкция клапана: односекционный сварной. Изготовлен из углеродистой стали.
Клапан круглого сечения выполнен из углеродистой стали с цинковым покрытием. Клапан может быть как с ниппельным, так и с фланцевым соединением.
Конструкция
Клапан состоит из: корпуса, заслонки, привода с защитным кожухом, предохраняющим привод при монтаже клапана в строительную конструкцию. В корпусе имеется технологический люк со съемной крышкой для обслуживания внутренней полости клапана.Предел огнестойкости клапана КПС-1 (60):
- в режиме нормально открытого (огнезадерживающего) клапана - EI60;
- в режиме нормально закрытого (дымового) клапана - EI90. Е 90.
Предел огнестойкости клапана КПС-1 (90):
- в режиме нормально открытого (огнезадерживающего) клапана - EI90;
- в режиме нормально закрытого (дымового) клапана - EI 120, Е 120.
Установка клапана осуществляется в соответствии с требованиями нормативных документов. Клапан монтируется в проеме строительной конструкции с расположением привода, как правило, в помещении, смежном с обслуживаемым (пожароопасным) помещением.
Зазор между корпусом клапана и строительными конструкциями заполняется цементно-песчаным раствором. При установке клапана необходимо обеспечить доступ к приводу и люкам обслуживания клапана.
При установке нормально открытых (огнезадерживающих) клапанов КПС-1 за пределами стен (перекрытий) наружная огнезащита должна наноситься до оси вращения заслонки, и в соответствии с требованиями СНиП 41-01-2003 и СП 7.13130.2009 должна обеспечивать предел огнестойкости не менее предела огнестойкости преграды.
Сопутствующие товары
Клапан комплектуется следующими типами приводов:
- электромеханический Belimo (MB);
- электромагнитный (ЭМ), как в комбинации с тепловым замком, так и без него;
- пружинный с тепловым замком (ТЗ).
Технические характеристики
Показать
| Наименование | Диаметр, мм | Предел огнестойкости, мин | Тип привода | Площадь проходного сечения клапана, м2 | Масса не более, кг | Цена, руб. |
|---|---|---|---|---|---|---|
| КПС-1 | 100 | 60 | Электромагнитный привод | 0,006 | 4,5 | 4 208.00 |
| КПС-1 | 125 | 60 | Электромагнитный привод | 0,01 | 5,1 | 4 208.00 |
| КПС-1 | 140 | 60 | Электромагнитный привод | 0,013 | 5,4 | 4 242.00 |
| КПС-1 | 160 | 60 | Электромагнитный привод | 0,017 | 5,9 | 4 242.00 |
| КПС-1 | 200 | 60 | Электромагнитный привод | 0,027 | 7,8 | 4 293.00 |
| КПС-1 | 225 | 60 | Электромагнитный привод | 0,035 | 8,3 | 4 293.00 |
| КПС-1 | 250 | 60 | Электромагнитный привод | 0,044 | 9 | 4 480.00 |
| КПС-1 | 280 | 60 | Электромагнитный привод | 0,062 | 9,7 | 4 480.00 |
| КПС-1 | 315 | 60 | Электромагнитный привод | 0,071 | 10,6 | 4 675.00 |
| КПС-1 | 355 | 60 | Электромагнитный привод | 0,091 | 13,2 | 4 675.00 |
| КПС-1 | 400 | 60 | Электромагнитный привод | 0,12 | 14,7 | 5 534.00 |
| КПС-1 | 450 | 60 | Электромагнитный привод | 0,15 | 16,4 | 5 534.00 |
| КПС-1 | 500 | 60 | Электромагнитный привод | 0,19 | 18,6 | 5 789.00 |
| КПС-1 | 560 | 60 | Электромагнитный привод | 0,23 | 21,2 | 6 044.00 |
| КПС-1 | 630 | 60 | Электромагнитный привод | 0,3 | 24,5 | 6 078.00 |
| КПС-1 | 710 | 60 | Электромагнитный привод | 0,38 | 32,9 | 6 146.00 |
| КПС-1 | 800 | 60 | Электромагнитный привод | 0,48 | 39,1 | 7 276.00 |
| КПС-1 | 100 | 90 | Электромагнитный привод | 0,006 | 4,5 | 4 437.00 |
| КПС-1 | 125 | 90 | Электромагнитный привод | 0,01 | 5,1 | 4 437.00 |
| КПС-1 | 140 | 90 | Электромагнитный привод | 0,013 | 5,4 | 4 471.00 |
| КПС-1 | 160 | 90 | Электромагнитный привод | 0,017 | 5,9 | 4 471.00 |
| КПС-1 | 200 | 90 | Электромагнитный привод | 0,027 | 7,8 | 4 522.00 |
| КПС-1 | 225 | 90 | Электромагнитный привод | 0,035 | 8,3 | 4 522.00 |
| КПС-1 | 250 | 90 | Электромагнитный привод | 0,044 | 9 | 4 709.00 |
| КПС-1 | 280 | 90 | Электромагнитный привод | 0,062 | 9,7 | 4 709.00 |
| КПС-1 | 315 | 90 | Электромагнитный привод | 0,071 | 10,6 | 4 905.00 |
| КПС-1 | 355 | 90 | Электромагнитный привод | 0,091 | 13,2 | 4 905.00 |
| КПС-1 | 400 | 90 | Электромагнитный привод | 0,12 | 14,7 | 5 763.00 |
| КПС-1 | 450 | 90 | Электромагнитный привод | 0,15 | 16,4 | 5 763.00 |
| КПС-1 | 500 | 90 | Электромагнитный привод | 0,19 | 18,6 | 6 248.00 |
| КПС-1 | 560 | 90 | Электромагнитный привод | 0,23 | 21,2 | 6 426.00 |
| КПС-1 | 630 | 90 | Электромагнитный привод | 0,3 | 24,5 | 6 537.00 |
| КПС-1 | 710 | 90 | Электромагнитный привод | 0,38 | 32,9 | 6 605.00 |
| КПС-1 | 800 | 90 | Электромагнитный привод | 0,48 | 39,1 | 7 735.00 |
| КПС-1 | 100 | 60 | с приводом BELIMO | 0,006 | 4,5 | 8 730.00 |
| КПС-1 | 125 | 60 | с приводом BELIMO | 0,01 | 5,1 | 8 730.00 |
| КПС-1 | 140 | 60 | с приводом BELIMO | 0,013 | 5,4 | 8 789.00 |
| КПС-1 | 160 | 60 | с приводом BELIMO | 0,017 | 5,9 | 8 789.00 |
| КПС-1 | 200 | 60 | с приводом BELIMO | 0,027 | 7,8 | 8 849.00 |
| КПС-1 | 225 | 60 | с приводом BELIMO | 0,035 | 8,3 | 8 849.00 |
| КПС-1 | 250 | 60 | с приводом BELIMO | 0,044 | 9 | 9 087.00 |
| КПС-1 | 280 | 60 | с приводом BELIMO | 0,062 | 9,7 | 9 087.00 |
| КПС-1 | 315 | 60 | с приводом BELIMO | 0,071 | 10,6 | 9 342.00 |
| КПС-1 | 355 | 60 | с приводом BELIMO | 0,091 | 13,2 | 9 342.00 |
| КПС-1 | 400 | 60 | с приводом BELIMO | 0,12 | 14,7 | 9 571.00 |
| КПС-1 | 450 | 60 | с приводом BELIMO | 0,15 | 16,4 | 9 571.00 |
| КПС-1 | 500 | 60 | с приводом BELIMO | 0,19 | 18,6 | 9 775.00 |
| КПС-1 | 560 | 60 | с приводом BELIMO | 0,23 | 21,2 | 10 073.00 |
| КПС-1 | 630 | 60 | с приводом BELIMO | 0,3 | 24,5 | 10 311.00 |
| КПС-1 | 710 | 60 | с приводом BELIMO | 0,38 | 32,9 | 11 611.00 |
| КПС-1 | 800 | 60 | с приводом BELIMO | 0,48 | 39,1 | 12 835.00 |
| КПС-1 | 100 | 90 | с приводом BELIMO | 0,006 | 4,5 | 8 959.00 |
| КПС-1 | 125 | 90 | с приводом BELIMO | 0,01 | 5,1 | 8 959.00 |
| КПС-1 | 140 | 90 | с приводом BELIMO | 0,013 | 5,4 | 9 019.00 |
| КПС-1 | 160 | 90 | с приводом BELIMO | 0,017 | 5,9 | 9 019.00 |
| КПС-1 | 200 | 90 | с приводом BELIMO | 0,027 | 7,8 | 9 078.00 |
| КПС-1 | 225 | 90 | с приводом BELIMO | 0,035 | 8,3 | 9 078.00 |
| КПС-1 | 250 | 90 | с приводом BELIMO | 0,044 | 9 | 9 316.00 |
| КПС-1 | 280 | 90 | с приводом BELIMO | 0,062 | 9,7 | 9 316.00 |
| КПС-1 | 315 | 90 | с приводом BELIMO | 0,071 | 10,6 | 9 571.00 |
| КПС-1 | 355 | 90 | с приводом BELIMO | 0,091 | 13,2 | 9 571.00 |
| КПС-1 | 400 | 90 | с приводом BELIMO | 0,12 | 14,7 | 9 801.00 |
| КПС-1 | 450 | 90 | с приводом BELIMO | 0,15 | 16,4 | 9 801.00 |
| КПС-1 | 500 | 90 | с приводом BELIMO | 0,19 | 18,6 | 10 413.00 |
| КПС-1 | 560 | 90 | с приводом BELIMO | 0,23 | 21,2 | 10 413.00 |
| КПС-1 | 630 | 90 | с приводом BELIMO | 0,3 | 24,5 | 10 906.00 |
| КПС-1 | 710 | 90 | с приводом BELIMO | 0,38 | 32,9 | 12 206.00 |
| КПС-1 | 800 | 90 | с приводом BELIMO | 0,48 | 39,1 | 13 430.00 |

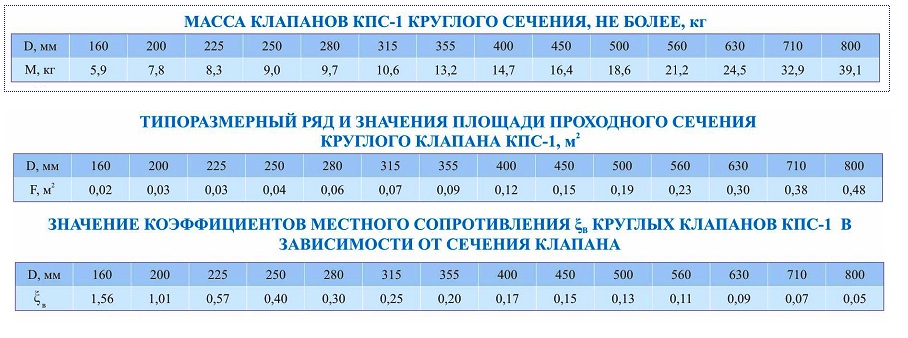

Характеристики Клапана КПС-1 круглый
Схема конструкций клапана КПС-1 круглого сечения
Схемы установки клапанов КПС-1 в перекрытиях и вертикальных конструкциях

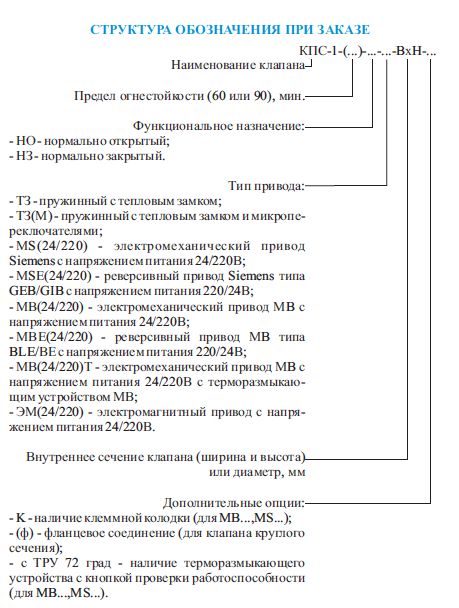

Структура обозначения клапана КПС-1 круглого сечения
Результаты измерений при определении воздухопроницаемости клапана КПС-1 круглого сечения
Страна происхождения: Россия
Цена: от 2 967.00 руб.
