Двигатели с повышенным скольжением АИРС, 5АС, АИРСМ

Общие сведения

Двигатели предназначены для привода механизмов с высоким коэффициентом инерции, механизмов с неравномерной пульсирующей нагрузкой и механизмов с частыми пусками. Основные режимы работы двигателей S1, S3 и S4. Двигатели отличаются от базовых обмоткой короткозамкнутого ротора, которая выполняется из сплава повышенного сопротивления.

Уровень шума двигателей не превышает значений, установленных для базовых двигателей соответствующего габарита и частоты вращения.

Условные обозначения

АИРСМ132М2

• АИР, 5А - обозначение серии;
• С - повышенного скольжения;
• S, М - модернизированные;
• 132, 160, 180, 225 - габарит (высота оси вращения, мм);
• 2, 4, 6, 8 - число полюсов.

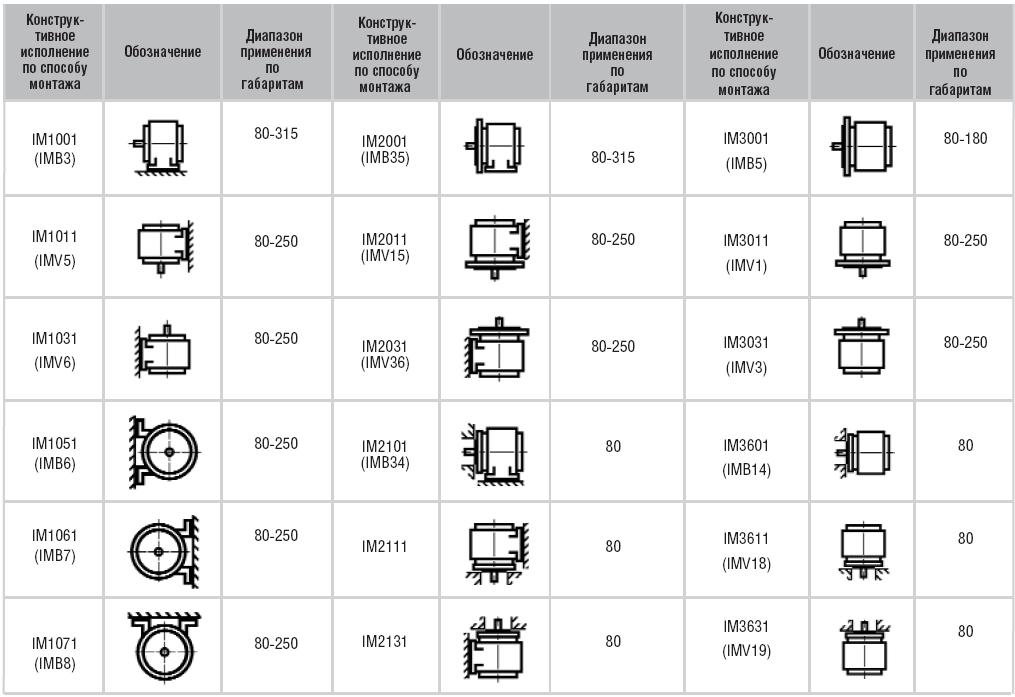

Конструктивное исполнение

Двигатели серий АИР, 5А и 6А имеют различные конструктивные исполнения по способу монтажа в зависимости от габарита.
Условные обозначения монтажных исполнений в соответствии с ГОСТ 2479 (МЭК 60034-7).

Первая цифра в обозначении - конструктивное исполнение двигателя:

1 - двигатель на лапах с подшипниковыми щитами;
2 - двигатель на лапах с подшипниковыми щитами и фланцем
на одном подшипниковом щите;
3 - двигатель без лап с подшипниковыми щитами и фланцем
на одном подшипниковом щите;
5 - двигатель без станины и подшипниковых щитов.

Вторая и третья цифры в обозначении - способ монтажа двигателя.

Четвертая цифра в обозначении - исполнение вала двигателя:

0 - без вала;
1 - с одним цилиндрическим концом вала;
2 - с двумя цилиндрическими концами вала.
