Двигатели со встроенным электромагнитным тормозом Е, Е2

Общие сведения

Двигатели изготавливаются по ТУ РБ 05755950-420-93. Двигатели выпускаются с высотой оси вращения 71, 80, 90, 100 мм в исполнениях:

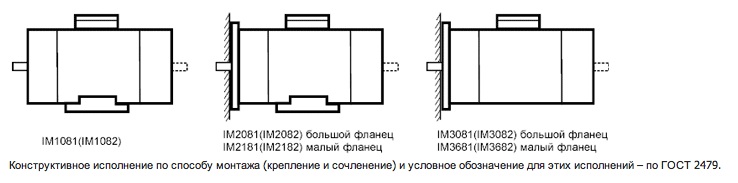

• общего назначения любых монтажных исполнений;
• с ручным растормаживающим устройством (Е2);
• с повышенным скольжением (с высотой оси вращения 71, 80, 90, 100 мм);

Режим работы S4 ПВ 40% с числом включений в час 240, 120, 60 (в зависимости от исполнения).

• Время растормаживания (включение электромагнитного тормоза) не более 0,02 с.
• Время отключение тормоза, не более 0,1 с.
• Питание тормоза осуществляется либо последовательно с фазой двигателя, либо независим

S4 – повторно-кратковременный режим работы с частыми пусками. Последовательность одинаковых циклов работы, двигателя при которой каждый цикл состоит из периода работы с постоянной нагрузкой и выключенного состояния. Тепловой режим двигателя в периоде работы с постоянной нагрузкой не достает установившегося значения, а в периоде включенного состояния двигатель не охлаждается до температуры окружающей среды. Количество пусков двигателя в час может достигать 240.

Условные обозначения

71А2Е(Е2)

• 71, 80, 90, 100 – высота оси вращения (габарит);
• А, В, С – длина сердечника (первая длина, вторая длина, третья длина);
• S, L, М – установочные размеры по длине станины;
• 2, 4, 6, 8, 4/2, 6/4, 8/4, 8/6, 16/4, 6/4/2, 8/4/2, 8/6/4 – число полюсов;
• Е – со встроенным тормозом (после обозначения габарита);
• Е2 – с тормозом с ручным растормаживающим устройством (после обозначения габарита);
