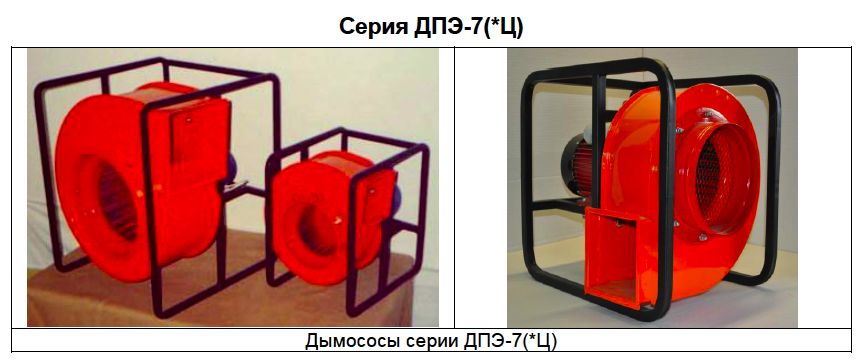

Дымососы для газового, порошкового и аэрозольного пожаротушения ДПЭ-7 (ЦМ), ДПЭ-7 (Ц) и ДПЭ-7 (1Р)

Ознакомьтесь с обновленным описанием оборудования Дымосос ДПЭ-7 (1Р)

Общие сведения

Дымососы (вентиляторы газодымоудаления) серии ДПЭ-7(ЦМ) и ДПЭ-7(1Р) входят в состав передвижной установки АССпас и предназначены для:

• удаления газов и дыма с температурой до 100 ОС после срабатывания установки газового пожаротушения;
• нагнетания свежего воздуха с целью снижения температуры и токсичности газодымовоздушной среды.

Устройство и принцип работы

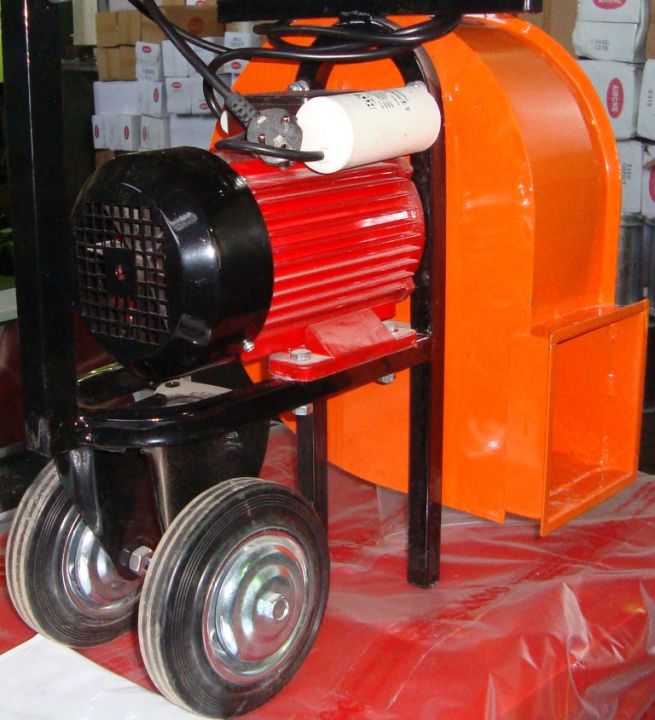

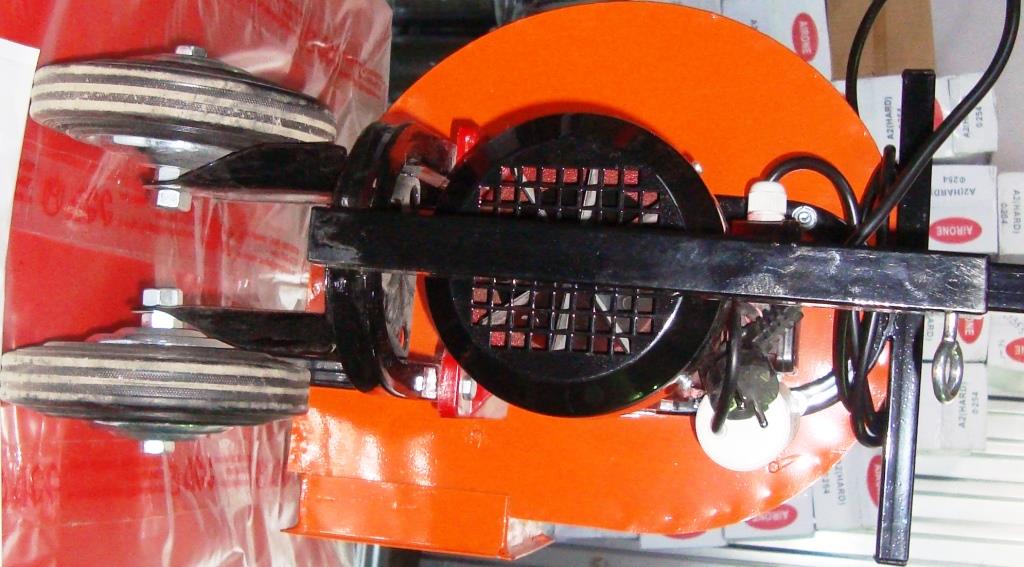

Дымососы модельного ряда ДПЭ-7(*ЦМ) состоят из:

• вентилятора в сборе;
• электродвигателя в сборе;
• каркаса с колесами;

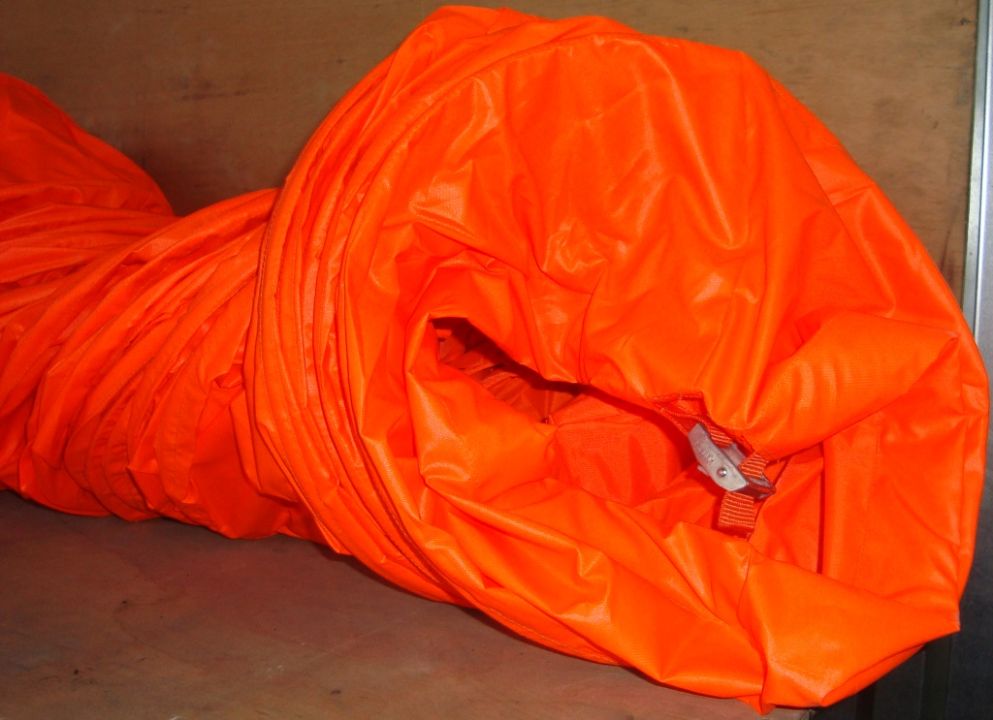

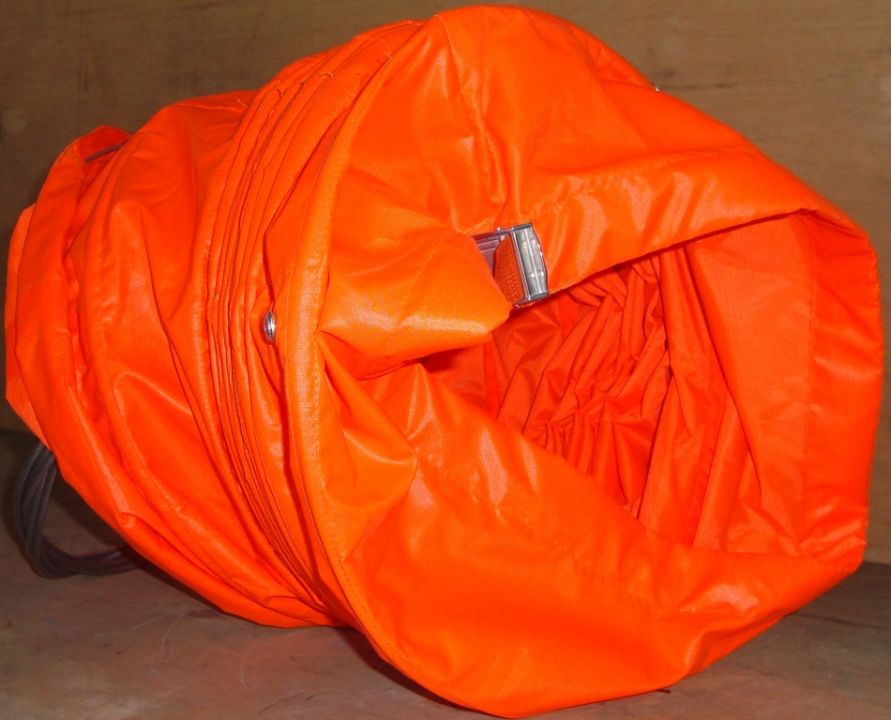

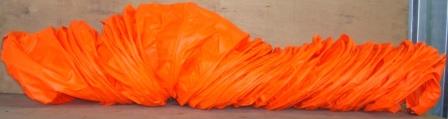

• рукавов всасывающего и напорного.

Вентилятор состоит из корпуса, диффузора и рабочего колеса. Для передвижения дымососа используется складная ручка, закрепленная на каркасе. В сложенном положении складная ручка может использоваться для переноса дымососа.

ВНИМАНИЕ! Для изменения направления удаления газодымовоздушной среды допускается применение дымососов ДПЭ-7(*ЦМ) в перевернутом положении.

Дымосос ДПЭ-7(1Р) состоит из:

• вентилятора в сборе;
• рукава напорного.

Вентилятор состоит из корпуса, рабочего колеса, электродвигателя, жесткого воздуховода. Для переноса дымососа используются силовые элементы корпуса. При включении дымососа вращающееся рабочее колесо создает всасывающее разряжение. За счет возникшего разряжения дым, токсичные газы, огнетушащий газ, порошок или аэрозоль засасываются в дымосос и нагнетаются в напорный воздуховод, по которому перемещаются к месту выброса.

Поставка
При поставке только дымососа.
Поставляется дымосос в следующей комплектации:

• рукава всасывающий 5 м и напорный 10 м (стандартная).
• рукав напорный другой длины (по желанию заказчика, например, 20 м)

Поставка дымососа ДПЭ-7(1Р)

• если для удаления газов и дыма из подвесного потолка и/или фальшпола, то поставляется без напорного рукава.
• если для сбора остаточной массы порошка или аэрозоля в комплекте с фильтрующими установками АССпир, то поставляется напорный рукав 2м.

При поставке дымососа со стыковочным узлом УС-1
Поставляется дымосос в стандартной комплектации рукавов и стыковочный узел УС-1. 4.

При поставке дымососа со стыковочным узлом УС-1в, УС-1вп
Поставляется дымосос в комплекте с рукавами всасывающим 1,5 м и воздуховодом специальным, напорным рукавом 10 м (если не указана другая длина) и стыковочный узел УС-1в, УС-1вп.

Определение вращения дымососа.
Направление вращения дымососа определяют со стороны двигателя.

Смотрим на дымосос со стороны двигателя.

Определяем:
Рабочее колесо вращается по часовой стрелке - Дымосос Правый
Рабочее колесо вращается против часовой стрелки - Дымосос Левый

---
