Шибер прямоугольный

Общие сведения

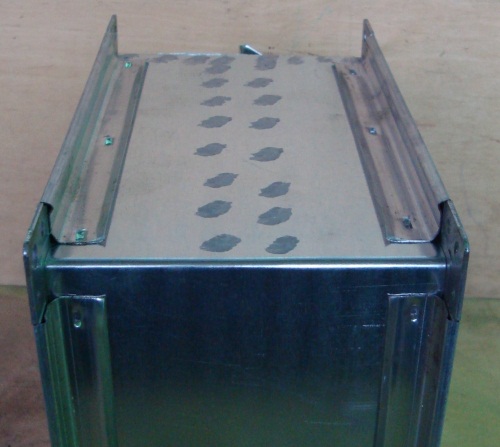

Конструктивно шибер представляет собой металлический карман, внутри которого поступательно перемещается прокатанный под размер лист, перекрывающий присоединительный размер. При больших размерах шибера, лист перемещается по направляющим уголкам, при малых размерах - внутри кармана. Размеры регулирующего шибера зависят от размера воздуховода. Он может быть как круглого, так и прямоугольного сечения.

Шибера применяют для отсечки ветки воздуховодов от общей системы. Работают исключительно в режиме откр./закр. При неполном открытии и большом размере будут создавать дополнительный шум. При использовании в системах аспирации изготавливается под углом 45 градусов к перекрываемой магистрали.

Варианты сечения:

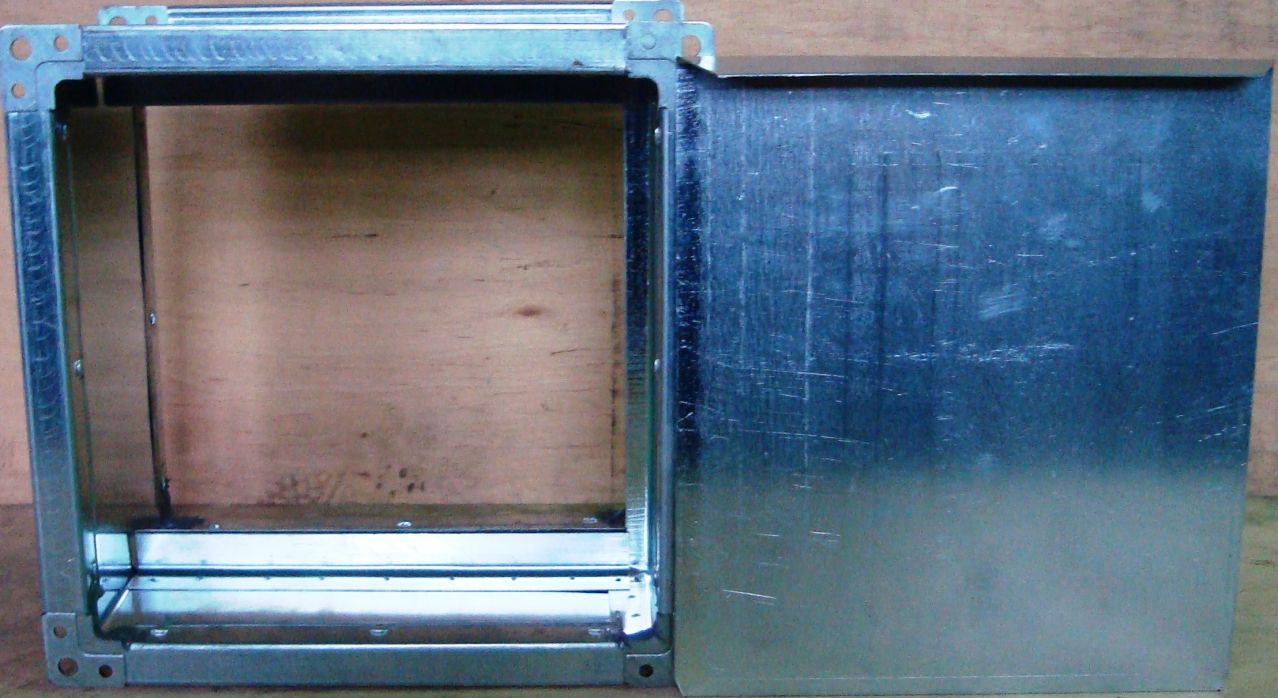

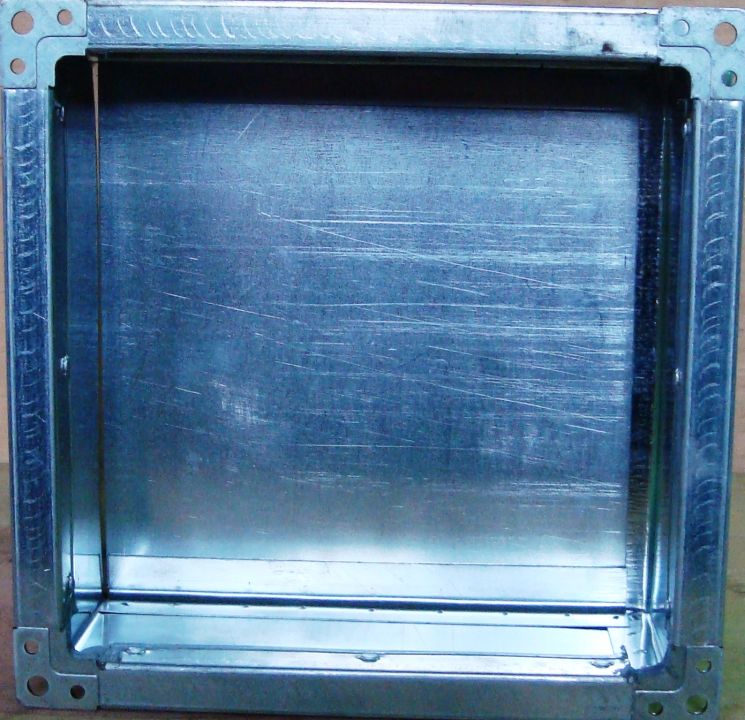

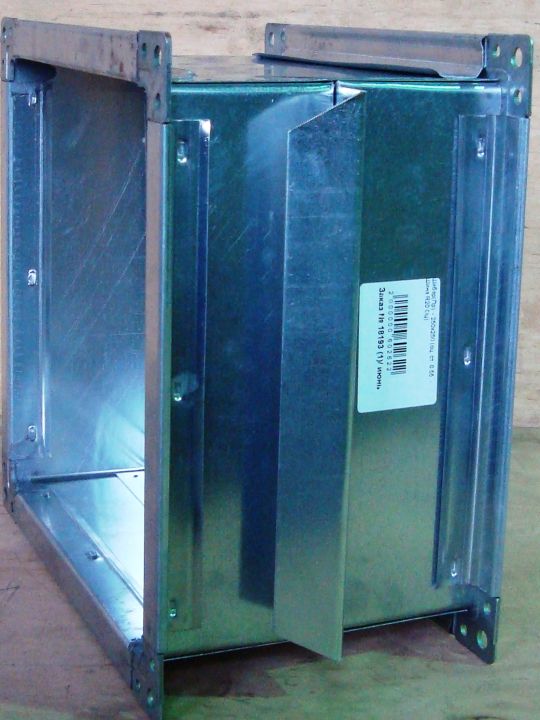

Шибер прямоугольного сечения представляет собой металлический карман, установленные на него врезки прямоугольного сечения соответствующие сечению канала в который устанавливается шибер, установленные на врезки фланцы из шины и самого шиберного листа.
