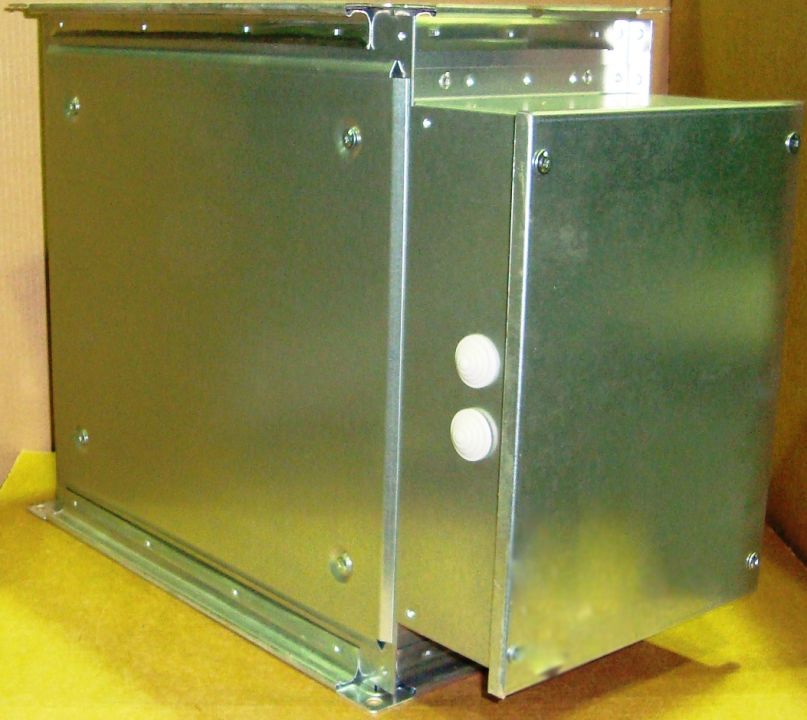

Канальные теплообменники для прямоугольных каналов PBER
Общие сведения
Канальные теплообменники PBER предназначены для подогрева воздуха в воздуховодах прямоугольного сечения. Корпус и коммутационная коробка изготовлены из оцинкованного стального листа, нагревательные элементы - из нержавеющей стали. Степень защиты: IP 43.
Установка
Канальные теплообменники должны устанавливаться так, чтобы воздушный поток был направлен cогласно указательной стрелке на его корпусе и был равномерным по всему сечению. Рекомендуемое расстояние от теплообменника до изгиба канала, заслонки и т. п. должно быть не менее диагонального размера теплообменника. Теплообменники могут устанавливаться в горизонтальном или вертикальном канале. Запрещается подавать питающее напряжение на теплообменник при отключенном вентиляторе.
Регулирование мощности
Для управления мощностью нагрева рекомендуется использовать тиристорные регуляторы TTC. Если мощность теплообменника превышает допустимую мощность основного регулятора необходимо использовать дополнительный ступенчатый регулятор.
Защита от перегрева
Канальные теплообменники PBER снабжены двумя термостатами защиты от перегрева: один с автоматическим перезапуском (температура срабатывания 55°С), другой - с ручным (температура срабатывания 120°С). Канальные теплообменники рассчитаны на минимальную скорость воздушного потока 1,5 м/с и максимальную рабочую температуру выходящего воздуха 40°С.
Канальные теплообменники PBER предназначены для подогрева воздуха в воздуховодах прямоугольного сечения. Корпус и коммутационная коробка изготовлены из оцинкованного стального листа, нагревательные элементы - из нержавеющей стали. Степень защиты: IP 43.
Установка
Канальные теплообменники должны устанавливаться так, чтобы воздушный поток был направлен cогласно указательной стрелке на его корпусе и был равномерным по всему сечению. Рекомендуемое расстояние от теплообменника до изгиба канала, заслонки и т. п. должно быть не менее диагонального размера теплообменника. Теплообменники могут устанавливаться в горизонтальном или вертикальном канале. Запрещается подавать питающее напряжение на теплообменник при отключенном вентиляторе.
Регулирование мощности
Для управления мощностью нагрева рекомендуется использовать тиристорные регуляторы TTC. Если мощность теплообменника превышает допустимую мощность основного регулятора необходимо использовать дополнительный ступенчатый регулятор.
Защита от перегрева
Канальные теплообменники PBER снабжены двумя термостатами защиты от перегрева: один с автоматическим перезапуском (температура срабатывания 55°С), другой - с ручным (температура срабатывания 120°С). Канальные теплообменники рассчитаны на минимальную скорость воздушного потока 1,5 м/с и максимальную рабочую температуру выходящего воздуха 40°С.
Технические характеристики
Показать
| Наименование | Мощность, кВт | Напряжение, В | Ток, А | Ступени мощности, кВт | Регулятор | ... | Цена, руб. |
|---|---|---|---|---|---|---|---|
| PBER 300x150/2,4 | 2,4 | 230/1 фаза | 10,4 | 2,4 | Pulser | 4 463.00 | |
| PBER 300x150/3 | 3 | 230/1 фаза | 13 | 3 | Pulser | 4 875.00 | |
| PBER 300x150/5x2 | 5 | 400/2 фазы | 12,5 | 5 | Pulser | 5 700.00 | |
| PBER 300x150/5 | 5 | 400/3 фазы | 7,3 | 5 | TTC 25 | 5 700.00 | |
| PBER 400x200/6x2 | 6 | 400/2 фазы | 15 | 6 | Pulser | 6 450.00 | |
| PBER 400x200/6 | 6 | 400/3 фазы | 8,7 | 6 | TTC 24 | 6 450.00 | |
| PBER 400x200/9 | 9 | 400/3 фазы | 13,9 | 9 | TTC 25 | 6 750.00 | |
| PBER 400x200/12 | 12 | 400/3 фазы | 18,3 | 12 | TTC 25 | 7 950.00 | |
| PBER 400x200/15 | 15 | 400/3 фазы | 22,7 | 5+5+5 | TTC 25 | 8 681.00 | |
| PBER 500x250/12 | 12 | 400/3 фазы | 18,3 | 12 | TTC 25 | 7 950.00 | |
| PBER 500x250/17 | 17 | 400/3 фазы | 25,9 | 5+12 | TTC 25 | 9 491.00 | |
| PBER 500x250/22 | 22,5 | 400/3 фазы | 34,2 | 7,5+15 | TTC 40 F | 10 628.00 | |
| PBER 500x250/27 | 27 | 400/3 фазы | 41 | 6+6+15 | TTC 40 F | 12 900.00 | |
| PBER 500x300/12 | 12 | 400/3 фазы | 18,3 | 12 | TTC 25 | 7 628.00 | |
| PBER 500x300/17 | 17 | 400/3 фазы | 25,9 | 5+12 | TTC 25 | 9 735.00 | |
| PBER 500x300/22 | 22,5 | 400/3 фазы | 34,2 | 7,5+15 | TTC 40 F | 10 875.00 | |
| PBER 500x300/27 | 27 | 400/3 фазы | 41 | 6+6+15 | TTC 40 F | 13 223.00 | |
| PBER 600x300/17 | 17 | 400/3 фазы | 25,9 | 5+12 | TTC 25 | 9 896.00 | |
| PBER 600x300/22 | 22,5 | 400/3 фазы | 34,2 | 7,5+15 | TTC 40 F | 11 033.00 | |
| PBER 600x300/27 | 27 | 400/3 фазы | 41 | 6+6+15 | TTC 40 F | 13 466.00 | |
| PBER 600x300/32 | 32 | 400/3 фазы | 48,7 | 8+8+16 | TTC 25+TTS 4/D | 14 925.00 | |
| PBER 600x350/17 | 17 | 400/3 фазы | 25,9 | 5+12 | TTC 25 | 10 384.00 | |
| PBER 600x350/22 | 22,5 | 400/3 фазы | 34,2 | 7,5+15 | TTC 40 F | 11 843.00 | |
| PBER 600x350/27 | 27 | 400/3 фазы | 41 | 6+6+15 | TTC 40 F | 13 305.00 | |
| PBER 600x350/32 | 32 | 400/3 фазы | 48,7 | 8+8+16 | TTC 63 F | 15 251.00 | |
| PBER 600x350/45 | 45 | 400/3 фазы | 68 | 7,5+7,5+15+15 | TTC 25+TTS 4/D | 19 388.00 | |
| PBER 700x400/27 | 27 | 400/3 фазы | 41 | 6+6+15 | TTC 40 F | 14 033.00 | |
| PBER 700x400/32 | 32 | 400/3 фазы | 48,7 | 8+8+16 | TTC 63 F | 15 818.00 | |
| PBER 700x400/45 | 45 | 400/3 фазы | 68 | 7,5+7,5+15+15 | TTC 25+TTS 4/D | 20 363.00 | |
| PBER 700x400/56 | 56 | 400/3 фазы | 85,1 | 8+16+16+16 | TTC 25+TTS 4/D | 24 094.00 | |
| PBER 700x400/67 | 67,5 | 400/3 фазы | 102,2 | 7,5+7,5+7,5+15+15+15 | TTC 25+TTS 4/D | 28 065.00 | |
| PBER 800x500/45 | 45 | 400/3 фазы | 68 | 7,5+7,5+15+15 | TTC 25+TTS 4/D | 21 011.00 | |
| PBER 800x500/56 | 56 | 400/3 фазы | 85,1 | 8+16+16+ 16 | TTC 25+TTS 4/D | 24 660.00 | |
| PBER 800x500/67 | 67,5 | 400/3 фазы | 102,2 | 7,5+7,5+7,5+15+15+15 | TTC 25+TTS 4/D | 28 478.00 | |
| PBER 800x500/90 | 90 | 400/3 фазы | 136 | 15+15+15+15+15+15 | TTC 25+TTS 4/D | 37 155.00 | |
| PBER 1000x500/45 | 45 | 400/3 фазы | 68 | 7,5+7,5+15+15 | TTC 25+TTS 4/D | 21 495.00 | |
| PBER 1000x500/56 | 56 | 400/3 фазы | 85,1 | 8+16+16+ 16 | TTC 25+TTS 4/D | 24 904.00 | |
| PBER 1000x500/67 | 67,5 | 400/3 фазы | 102,2 | 7,5+7,5+7,5+15+15+15 | TTC 25+TTS 4/D | 28 958.00 | |
| PBER 1000x500/90 | 90 | 400/3 фазы | 136 | 15+15+15+15+15+15 | TTC 25+TTS 4/D | 37 718.00 |
Габаритные размеры. Канальные теплообменники для прямоугольных каналов PBER
Схемы подключения. Канальные теплообменники для прямоугольных каналов PBER

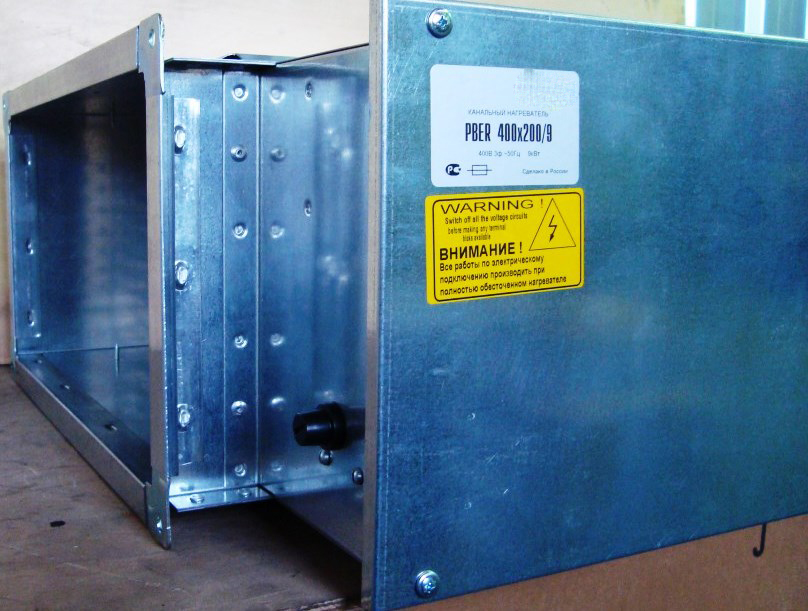

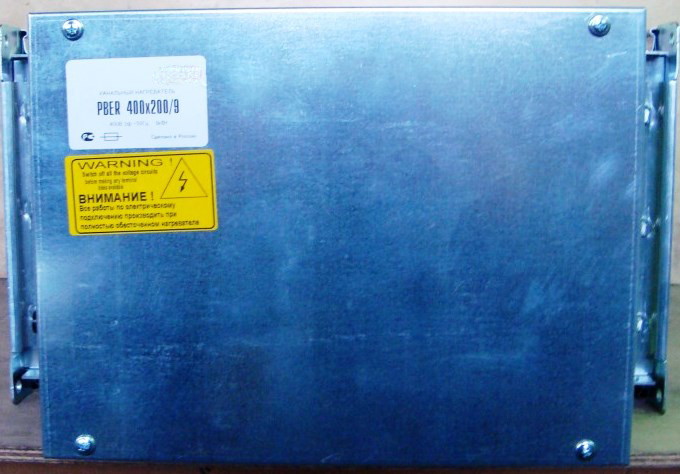

Канальные теплообменники для прямоугольных каналов PBER 400x200/9

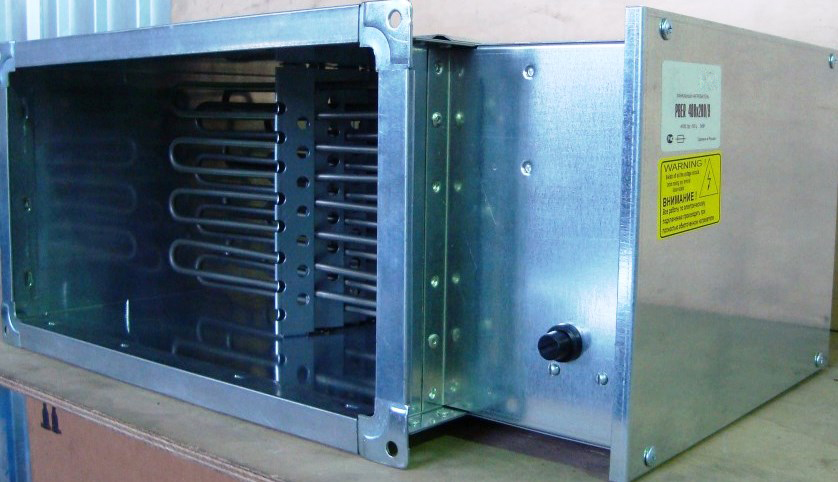

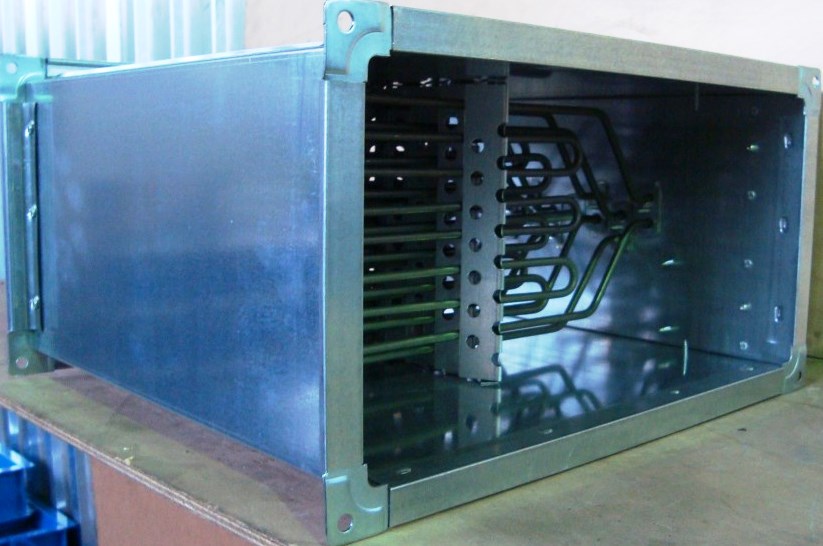

Канальные теплообменники для прямоугольных каналов PBER 400x200/9

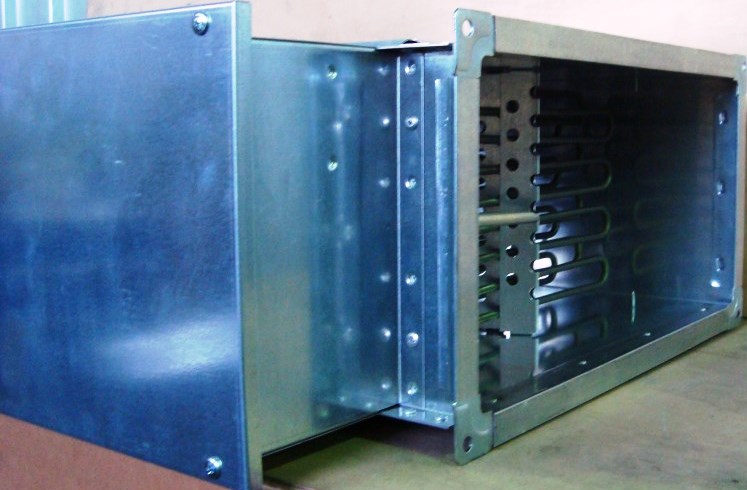

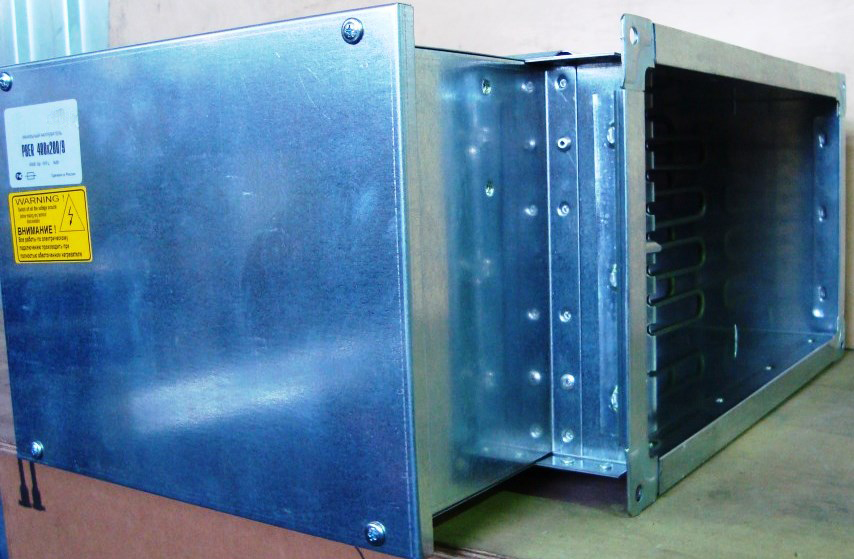

Канальные теплообменники для прямоугольных каналов PBER 400x200/9

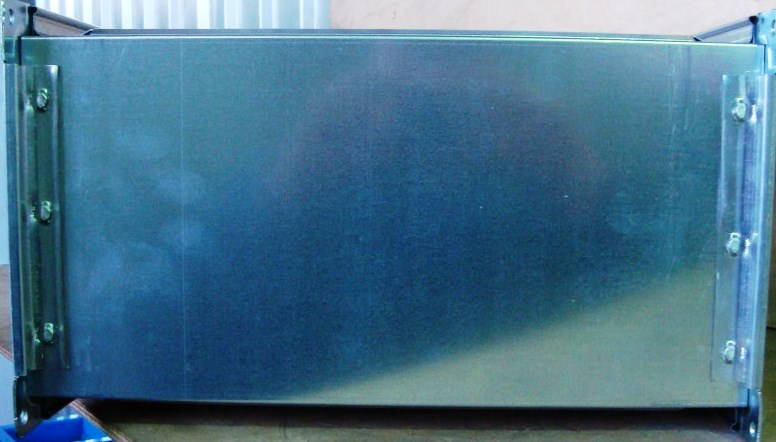

Канальные теплообменники для прямоугольных каналов PBER 400x200/9

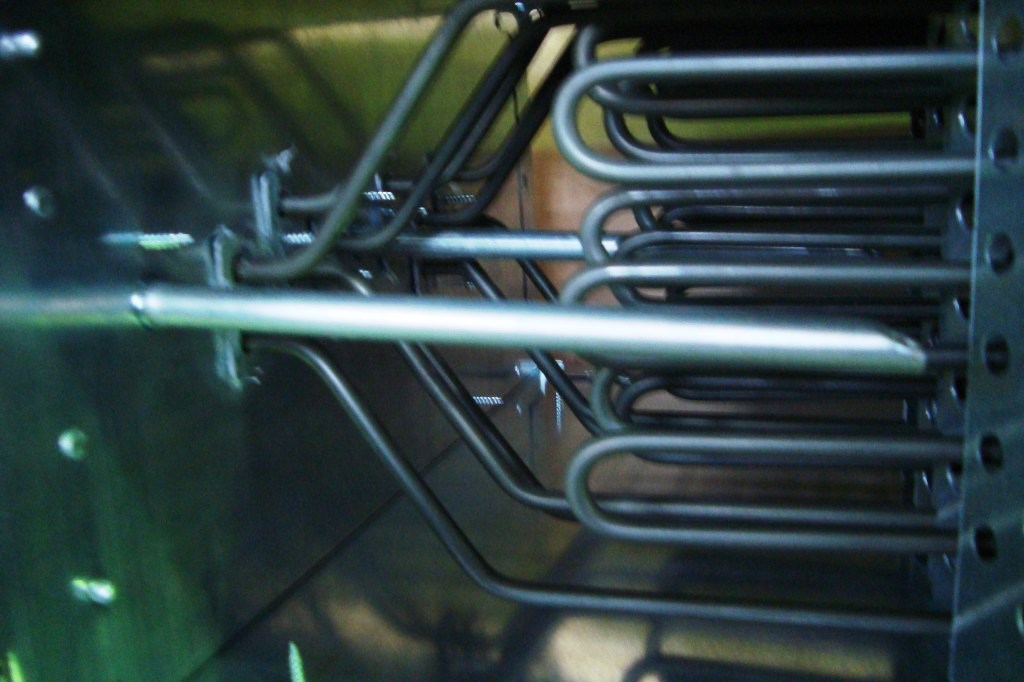

Канальные теплообменники для прямоугольных каналов PBER 400x200/9

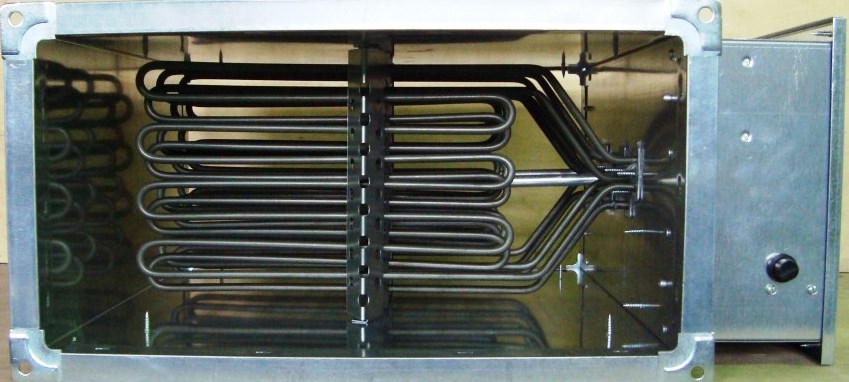

Канальные теплообменники для прямоугольных каналов PBER 400x200/9

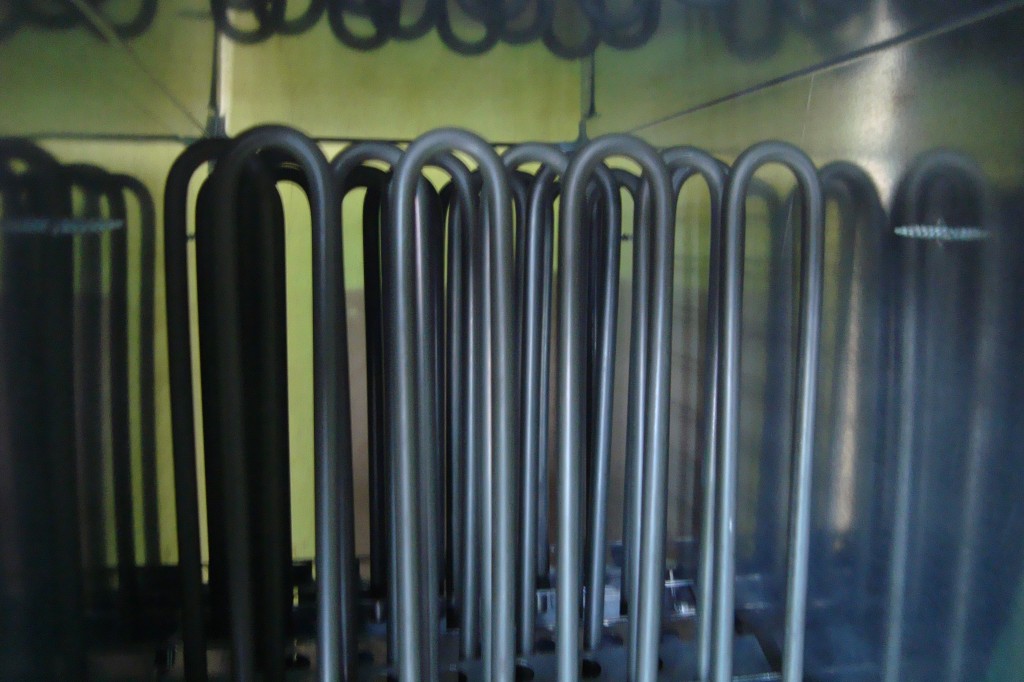

Канальные теплообменники для прямоугольных каналов PBER 400x200/9
Канальные теплообменники для прямоугольных каналов PBER 400x200/9
Канальные теплообменники для прямоугольных каналов PBER 400x200/9
Канальные теплообменники для прямоугольных каналов PBER 400x200/9
Канальные теплообменники для прямоугольных каналов PBER 400x200/9
Канальные теплообменники для прямоугольных каналов PBER 400x200/9
Канальные теплообменники для прямоугольных каналов PBER 400x200/9
Канальные теплообменники для прямоугольных каналов PBER 400x200/9

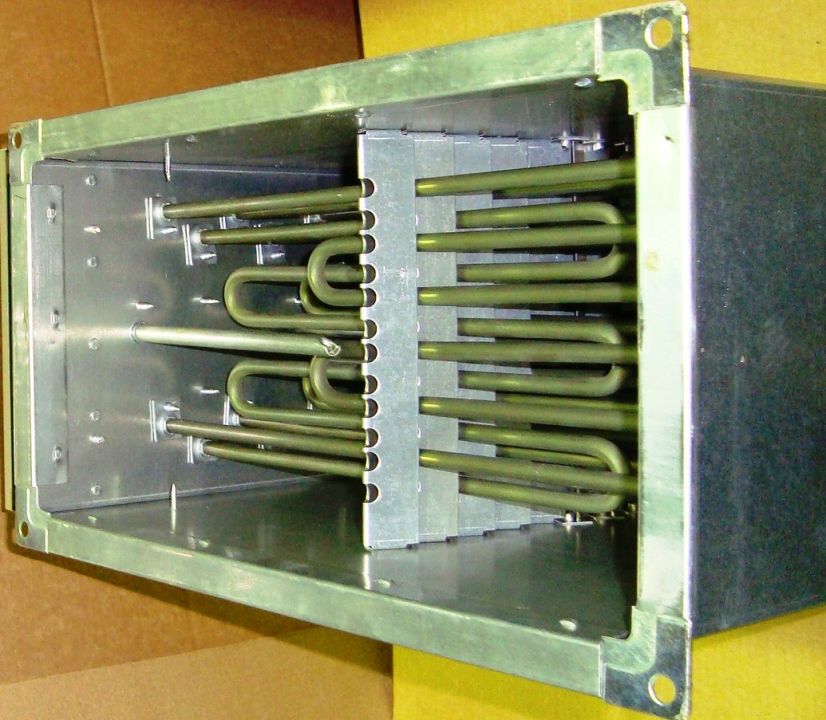

Канальные теплообменники для прямоугольных каналов PBER
Канальные теплообменники для прямоугольных каналов PBER
Канальные теплообменники для прямоугольных каналов PBER
Канальные теплообменники для прямоугольных каналов PBER
Канальные теплообменники для прямоугольных каналов PBER
Канальные теплообменники для прямоугольных каналов PBER
Канальные теплообменники для прямоугольных каналов PBER
Канальные теплообменники для прямоугольных каналов PBER
Канальные теплообменники для прямоугольных каналов PBER
Канальные теплообменники для прямоугольных каналов PBER
Канальные теплообменники для прямоугольных каналов PBER
Канальные теплообменники для прямоугольных каналов PBER
Канальные теплообменники для прямоугольных каналов PBER
Канальные теплообменники для прямоугольных каналов PBER
Страна происхождения: Россия
Цена: от 4 463.00 руб.
