Канальные теплообменники для прямоугольных каналов PBAS
Общие сведения

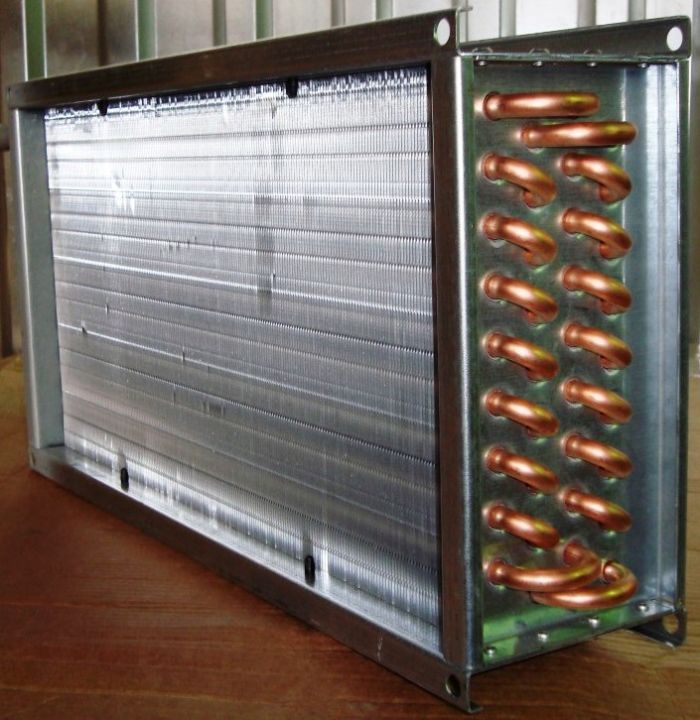

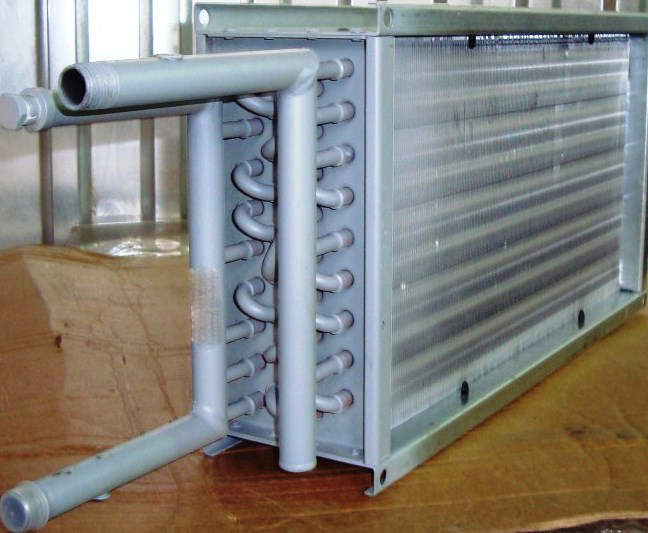

Канальные теплообменники PBAS предназначены для подогрева воздуха в воздуховодах прямоугольного сечения. Корпус выполнен из оцинкованной стали, теплообменник изготовлен из пакета медных трубок с алюминиевым оребрением. Шаг оребрения составляет 2,5 мм. На выходном коллекторе предусмотрен патрубок для установки погружного датчика системы защиты от замерзания (1/4"). Максимальные рабочие температура/давление составляют 150°С/1,0 МПа или 100°С/1,6 МПа. Все теплообменники проверяются на герметичность опрессовкой под давлением 3,3 МПа.
Установка
Канальные теплообменники могут устанавливаться в любом положении, позволяющем отвод воздуха из гидравлического контура теплообменника. При использовании в качестве теплоносителя воды теплообменники необходимо устанавливать в помещении с положительной температурой. Рекомендуемое расстояние до изгиба канала, заслонки, и т. п. должно быть не менее диагонального размера теплообменника.
Регулирование мощности
Для управления мощностью нагрева рекомендуется использовать контроллеры OPTIGO или CORRIGO и вентили STV/STR или 3DS/3D.
Защита от замораживания
- Во избежание замораживания теплообменника необходимо предусмотреть комплекс мероприятий:
- Обеспечение скорости протекания воды не ниже минимально допустимой;
- Защиту по температуре воздуха и обратной воды;
- Отключение вентилятора, закрытие воздушной заслонки и открытие регулирующего вентиля при срабатывании защиты.
Пояснение к схемам
Т1 и Т2 — подающий и обратный трубопроводы сети теплоснабжения;
1 — узел обвязки;
2 — теплообменник водяной, ∆Pнагр — гидравлическое сопротивление нагревателя при максимальном расходе теплоносителя;
3 — регулирующий клапан, ∆Pкл — потери давления в клапане (зависят от типоразмера выбираемого клапана);
4 — циркуляционный насос (обеспечивает требуемую циркуляцию для предотвращения замерзания воды в трубках нагревателя);
5 — запорные вентили;
6 — подающий и обратный трубопроводы от сети теплоснабжения к теплообменнику, ∆Pпод и ∆Pобр соответственно — потери давления в них.
7 — обратный клапан;
8 — баллансировочный вентиль
Сопутствующие товары:
Канальные теплообменники PBAS предназначены для подогрева воздуха в воздуховодах прямоугольного сечения. Корпус выполнен из оцинкованной стали, теплообменник изготовлен из пакета медных трубок с алюминиевым оребрением. Шаг оребрения составляет 2,5 мм. На выходном коллекторе предусмотрен патрубок для установки погружного датчика системы защиты от замерзания (1/4"). Максимальные рабочие температура/давление составляют 150°С/1,0 МПа или 100°С/1,6 МПа. Все теплообменники проверяются на герметичность опрессовкой под давлением 3,3 МПа.
Установка
Канальные теплообменники могут устанавливаться в любом положении, позволяющем отвод воздуха из гидравлического контура теплообменника. При использовании в качестве теплоносителя воды теплообменники необходимо устанавливать в помещении с положительной температурой. Рекомендуемое расстояние до изгиба канала, заслонки, и т. п. должно быть не менее диагонального размера теплообменника.
Регулирование мощности
Для управления мощностью нагрева рекомендуется использовать контроллеры OPTIGO или CORRIGO и вентили STV/STR или 3DS/3D.
Защита от замораживания
- Во избежание замораживания теплообменника необходимо предусмотреть комплекс мероприятий:
- Обеспечение скорости протекания воды не ниже минимально допустимой;
- Защиту по температуре воздуха и обратной воды;
- Отключение вентилятора, закрытие воздушной заслонки и открытие регулирующего вентиля при срабатывании защиты.
Пояснение к схемам
Т1 и Т2 — подающий и обратный трубопроводы сети теплоснабжения;
1 — узел обвязки;
2 — теплообменник водяной, ∆Pнагр — гидравлическое сопротивление нагревателя при максимальном расходе теплоносителя;
3 — регулирующий клапан, ∆Pкл — потери давления в клапане (зависят от типоразмера выбираемого клапана);
4 — циркуляционный насос (обеспечивает требуемую циркуляцию для предотвращения замерзания воды в трубках нагревателя);
5 — запорные вентили;
6 — подающий и обратный трубопроводы от сети теплоснабжения к теплообменнику, ∆Pпод и ∆Pобр соответственно — потери давления в них.
7 — обратный клапан;
8 — баллансировочный вентиль
Сопутствующие товары:
Цены рассчитаны исходя из курса евро 42,6 на 22.07.2013
Технические характеристики
Показать
| Наименование | Расход воздуха, м3/ч | Сопротивление воздуха, Па | Мощность, кВт | Расход воды при температуре 70-95 С, лс | Сопротивление при температуре 70-95 С, кПа | ... | Цена, руб. |
|---|---|---|---|---|---|---|---|
| PBAS 400x200–2–2,5 | 500 | 12 | 8,5 | 4,7 | 5 176.00 | ||
| PBAS 400x200–2–2,5 | 700 | 22 | 11,9 | 8,7 | 5 176.00 | ||
| PBAS 400x200–3–2,5 | 800 | 42 | 13,6 | 5,3 | 6 294.00 | ||
| PBAS 400x200–3–2,5 | 1500 | 135 | 25,4 | 16,5 | 6 294.00 | ||
| PBAS 400x200–4–2,5 | 1600 | 204 | 27,1 | 22,7 | 6 933.00 | ||
| PBAS 400x200–4–2,5 | 2000 | 254 | 30,5 | 28,1 | 6 933.00 | ||
| PBAS 500x250–2–2,5 | 700 | 10 | 11,9 | 0,8 | 6 486.00 | ||
| PBAS 500x250–2–2,5 | 1000 | 18 | 17 | 1,6 | 6 486.00 | ||
| PBAS 500x250–3–2,5 | 1100 | 33 | 18,6 | 2,6 | 8 307.00 | ||
| PBAS 500x250–3–2,5 | 2300 | 130 | 39 | 9,7 | 8 307.00 | ||
| PBAS 500x250–4–2,5 | 2400 | 188 | 40,7 | 13,4 | 9 042.00 | ||
| PBAS 500x250–4–2,5 | 2800 | 252 | 47,5 | 17,4 | 9 042.00 | ||
| PBAS 500x300–2–2,5 | 800 | 9 | 13,6 | 0,8 | 7 253.00 | ||
| PBAS 500x300–2–2,5 | 1200 | 18 | 20,3 | 1,6 | 7 253.00 | ||
| PBAS 500x300–3–2,5 | 1300 | 32 | 22 | 2,5 | 9 074.00 | ||
| PBAS 500x300–3–2,5 | 2800 | 134 | 47,5 | 10 | 9 074.00 | ||
| PBAS 500x300–4–2,5 | 2900 | 191 | 49,1 | 13,6 | 10 288.00 | ||
| PBAS 500x300–4–2,5 | 3400 | 257 | 57,7 | 18,2 | 10 288.00 | ||
| PBAS 600x300–2–2,5 | 1000 | 9 | 17 | 1,2 | 7 764.00 | ||
| PBAS 600x300–2–2,5 | 1500 | 20 | 25,4 | 2,6 | 7 764.00 | ||
| PBAS 600x300–3–2,5 | 1600 | 34 | 27,1 | 4 | 9 745.00 | ||
| PBAS 600x300–3–2,5 | 3500 | 145 | 59,3 | 16,5 | 9 745.00 | ||
| PBAS 600x300–4–2,5 | 3600 | 204 | 61 | 22,2 | 11 662.00 | ||
| PBAS 600x300–4–2,5 | 4000 | 248 | 67,8 | 26,8 | 11 662.00 | ||
| PBAS 600x350–2–2,5 | 1200 | 10 | 20,3 | 1,3 | 8 690.00 | ||
| PBAS 600x350–2–2,5 | 1700 | 19 | 28,8 | 2,5 | 8 690.00 | ||
| PBAS 600x350–3–2,5 | 1800 | 31 | 30,5 | 3,8 | 10 831.00 | ||
| PBAS 600x350–3–2,5 | 4100 | 146 | 69,5 | 16,9 | 10 831.00 | ||
| PBAS 600x350–4–2,5 | 4200 | 204 | 71,2 | 22,5 | 13 387.00 | ||
| PBAS 600x350–4–2,5 | 4700 | 251 | 79,7 | 27,6 | 13 387.00 | ||
| PBAS 700x400–2–2,5 | 2000 | 15 | 33,9 | 2,9 | 10 384.00 | ||
| PBAS 700x400–2–2,5 | 2400 | 21 | 40,7 | 4,1 | 10 384.00 | ||
| PBAS 700x400–3–2,5 | 2500 | 34 | 42,4 | 6 | 13 579.00 | ||
| PBAS 700x400–3–2,5 | 5600 | 153 | 94,9 | 25,7 | 13 579.00 | ||
| PBAS 700x400–4–2,5 | 5700 | 210 | 96,6 | 33,9 | 16 518.00 | ||
| PBAS 700x400–4–2,5 | 6200 | 246 | 105 | 39,5 | 16 518.00 | ||
| PBAS 800x500–2–2,5 | 2500 | 12 | 42,4 | 1,4 | 14 090.00 | ||
| PBAS 800x500–2–2,5 | 3300 | 20 | 56 | 2,3 | 14 090.00 | ||
| PBAS 800x500–3–2,5 | 3400 | 31 | 57,6 | 3,1 | 18 627.00 | ||
| PBAS 800x500–3–2,5 | 7700 | 142 | 130,5 | 13,4 | 18 627.00 | ||
| PBAS 800x500–4–2,5 | 7800 | 194 | 132,3 | 16,7 | 23 004.00 | ||
| PBAS 800x500–4–2,5 | 9000 | 254 | 152,6 | 21,7 | 23 004.00 | ||
| PBAS 1000x500–2–2,5 | 3200 | 12 | 54,3 | 2,4 | 16 518.00 | ||
| PBAS 1000x500–2–2,5 | 4300 | 21 | 72,9 | 4 | 16 518.00 | ||
| PBAS 1000x500–3–2,5 | 4400 | 33 | 74,6 | 5,5 | 22 685.00 | ||
| PBAS 1000x500–3–2,5 | 10000 | 153 | 170 | 23,9 | 22 685.00 | ||
| PBAS 1000x500–4–2,5 | 10100 | 207 | 171,3 | 30 | 26 742.00 | ||
| PBAS 1000x500–4–2,5 | 11400 | 260 | 193,3 | 37,3 | 26 742.00 |
