Воздушно-тепловые завесы типа ТЗК

Общие сведения

• Фактическая производительность по воздуху от 2500 до 20000 м3/час (на каждый стояк) с учетом потерь в силовом блоке и раздаточном коробе.
• Тепловая мощность от 8 до 234 кВт.
• Оснащаются электрическими, водяными или паровыми теплообменниками.
• Варианты расположения: вертикальное (одностороннее, двустороннее), горизонтальное.
• Можно устанавливать в проемах с использованием любых типов ворот - распашных, раздвижных, поднимающихся вверх. Площадь проема - от 2 м2 до 40 м2.
• Для осуществления процессов защиты и управления параметрами воздушно-тепловых завес раз­работаны системы автоматического управления.

Назначение и условия эксплуатации

Воздушно-тепловая завеса предназначена для промышленного и гражданского строительства и может применяться как для предотвращения проникновения холодного воздуха в помещения, так и для обогрева помещения.
Воздушно-тепловая завеса предназначена для эксплуатации в макроклиматических районах с умеренным (У) и тропическим (Т) климатом 2-й и 3-й категорий размещения по ГОСТ 15150-90. Температура окружающей среды от -40 °С до +40 °С (+45 °С для тропического исполнения).
В перемещаемом воздухе недопустимы включения агрессивные к сталям обыкновенного качества, взрывоопасные смеси, наличие липких, волокнистых и абразивных веществ так же не допускается.

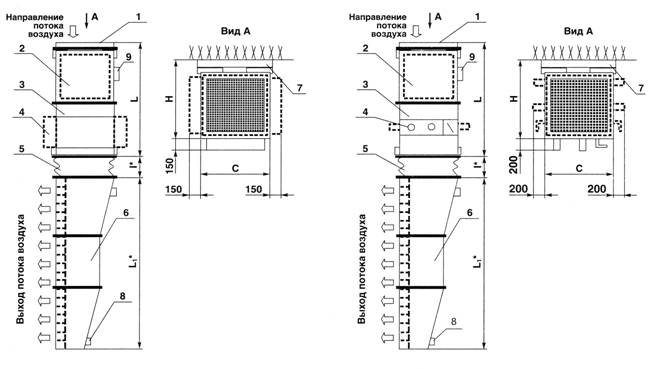

Комплектация

• Силовой блок (вентиляторно-тепловой)  включает в себя: входную сетку, канальный прямоточный вентилятор, блок теплооб­менника (водяной, паровой, электрический).
• Раздаточный короб с воздушными щелями. Раздаточный короб может быть изготовлен из оцинкованной стали или стали обычного качества с последующим нанесением лакокрасочного покрытия. Длина раздаточного короба зависит от размеров проема ворот.
• Мягкая вставка, соединяющая силовой блок и раздаточный короб.
• Глушитель шума типа ГШК - при необходимости, дополнительно устанавливается на входе в вентилятор.

Поставка

Поставка ТЗК осуществляется в разобранном виде:

• силовой блок
• раздаточный короб
• дополнительные элементы и аксессуары.

Компоновочные варианты исполнения воздушно-тепловых завес

Тепловые завесы ТЗК выпускаются с различной компановкой силового блока и раздаточного короба.
Рекомендуемое расположение завес - с вертикальным расположением раздаточного короба. Завесы с горизонтальным расположением короба над во­ротами необходимо устанавливать в исключительных случаях, так как при по­даче воздуха сверху существенно больше вероятность выноса теплого воздуха из помещения, чем при боковой одно- или двусторонней подаче.
Стандартно воздушно-тепловые завесы ТЗК выпускаются с раздаточным коробом, обеспечивающим выход потока из щелей параллельно плоскости ворот. При этом, в случае прорыва холодного воздуха в помещение, большая часть воздуха, подогреваемого в завесе, возвращается в помещение.
Вариант исполнения воздушно-тепловой завесы определяется наличием свободного места в зоне ворот и типом ворот.
Практически, вентиляторно-тепловой блок с водяным или электрическим теплообменником может быть установлен в любом положении и соединен с раздаточным коробом соответствующим переходником.

При выборе варианта необходимо иметь в виду, что для нормальной работы перед вентилятором должно быть свободное пространство не менее диаметра колеса.

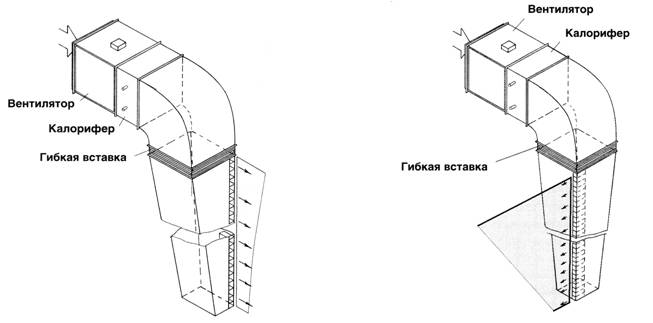

При установке завес в помещении, имеющем небольшую высоту потолка, силовой блок может быть соединен с коробом поворотным коленом- завесы уг­ловые А, В.

Особо компактные завесы

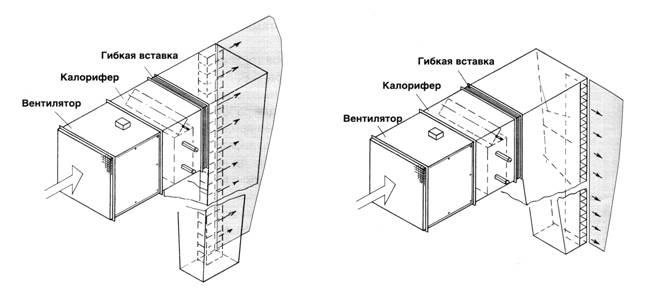

При отсутствии свободного места над воротами, используются завесы уг­ловые, особо компактные С, D.

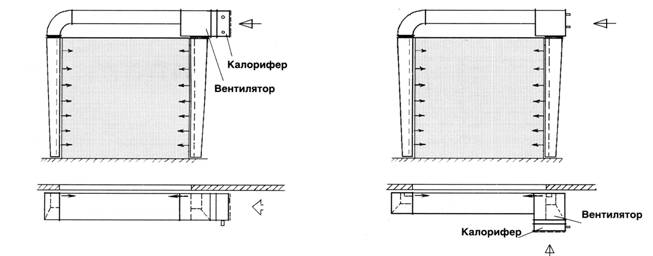

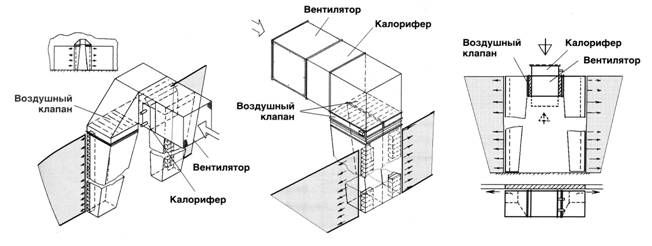

В ряде случаев предпочтительней использовать завесы с одним силовым блоком, работающим на два раздаточных короба - Е, F. Если рядом стоящие ворота открываются поочередно, то в межворотных проемах устанавливаются завесы с одним силовым блоком, рассчитанным для работы с выходом воздуха на одну из сторон - G, Н; или же особо компактный вариант I. В коробах исполь­зуются воздушные клапаны с электроприводом, установленные в закрытое по­ложение при закрытых воротах. При открывании одной из створок ворот, автоматически открывается соответствующий воздушный клапан и включается подача воздуха.

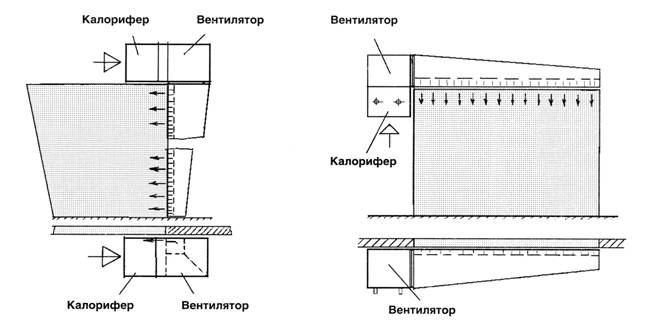

В случае отсутствия свободного места используются особо компактные завесы с вертикальным коробом J или с горизонтальным - К,L_. Воздушно-теп­ловые завесы с паровым теплообменником имеют значительно меньше вари­антов компоновок в силу определенной ориентации калорифера и не могут иметь вертикального расположения силового блока.

Крепление воздушно-тепловых завес ТЗК

Силовой блок и раздаточный короб крепятся независимо друг от друга. Силовой блок для всех типоразмеров изготавливается на единой раме. Установка раздаточного короба не требует специальных фундаментов, крепление осуществляется к несущим конструкциям.
В случае необходимости, силовой блок может быть установлен отдельно от раздаточного короба и соединен с ним воздуховодом. Рекомендуем крепление завес к несущим конструкциям проводить через виброизолирующие прокладки толщиной 10-20 мм.

Системы автоматического управления воздушно-тепловыми завесами

Воздушно-тепловые завесы с электро- и водяным (паровым) подогревом комплектуются необходимой автоматикой для включения/выключения при открывании/закрывании ворот. Завеса комплектуется термостатом для отключения завесы при достижении заданной температуры в зоне ворот после их закрытия.

В конструкции завес с водяным (паровым) обогревом предусмотрена воз­можность работы завесы в качестве воздушного отопительного агрегата.
При использовании паровых теплообменников в тепловых завесах, на входе в теплообменник должен быть установлен электромагнитный клапан для отключения подачи пара при неработающей завесе, за теплообменником должен быть установлен конденсатоотводчик соответствующего номера. Клапан и конденсатоотводчик в комплект постав­ки системы автоматики не входит. В ряде случаев за вентилятором устанавли­вается воздушный перепускной клапан с электроприводом.

Бланк заказа на расчет цены

Воздушно-тепловая завеса — эффективная защита помещения от холодного воздуха

Одним из наиболее эффективных способов предотвращения проникновения холодного воздуха внутрь помещения является установка воздушно-тепловой завесы. Принцип работы такого устройства довольно простой — направленный поток теплого воздуха создает своеобразный барьер, который не позволяет холодному потоку с улицы проникнуть внутрь объекта. В случае краткосрочного «прорыва» барьера, горячий воздух быстро сбалансирует температуру.

Тепловые завесы типа ТЗК показали свою высокую эффективность на различных объектах промышленной и коммерческой недвижимости. Их устанавливают в цехах, на складах, над гаражными воротами, а также в помещениях, которые имеют прямой выход на улицу.

Кроме блокировки холодного воздуха, тепловые завесы нередко используются в качестве источника основного или дополнительного обогрева помещения.

Особенности конструкций и основные разновидности тепловых завес ТЗК

Тепловая завеса на ворота типа ТЗК состоит из трех основных элементов — силовой блок (вентилятор с теплообменником), короб с каналами подачи теплого воздуха, а также крепежные элементы и возможные дополнительные комплектующие (например, перепускной клапан).

В зависимости от особенностей конструкции и назначения, завесы воздушно-тепловые ТЗК могут иметь такие характеристики:

• Производительность — от 50 до 20000 м³/ч.
• Мощность — от 4 до 234 кВт.
• Конструкция и принцип работы теплообменника — электрический ТЭН, вода, пар.

Существует около 10 основных модификаций тепловых завес, которые различаются техническими характеристиками и областью применения. Чтобы не ошибиться в выборе конкретной модели, лучше доверить эту задачу инженерам компании «Унвен», которые проведут необходимые расчеты и подберут подходящее решение для конкретного объекта с учетом условий эксплуатации и назначения.

Например, при интеграции завесы в существующую вентиляционную систему потребуется установка глушителя шума типа ГШК. Если завеса будет работать на автомойке или на объектах с повышенным уровнем влажности, потребуются модификации с защитой двигателя по стандарту IP-54 и выше, а также с нержавеющими ТЭНами.
