Воздушно-тепловые завесы VZA

Общие сведения

Воздушно-тепловые завесы VZA предназначены для защиты дверных проемов, производственно-складских и подобных помещений от проникновения холодного воздуха. Выпускаемые воздушные завесы относятся к промышленному типу. Завесы предназначены для внутренней установки над или сбоку от проема ворот. Высота или ширина перекрываемого проема от 2 до 5 м. Воздушно-тепловые завесы представляют собой сборную конструкцию, состоящую из вентилятора, фильтра, воздухозаборной решетки, воздухонагревателя и секций воздухораздающего короба с рассекателем по всей длине короба. В стандартном исполнении секции воздухораспределителя изготавливаются из оцинкованной стали, тем самым обеспечивая подбор завесы под конкретный проем. Минимальная ширина щели рассекателя может быть увеличена в соответствии с требованиями заказчика.

Воздушеные или воздушно-тепловые завесы следует устраивать у ворот и дверей, а также у технологических проемов отапливаемых зданий и помещений, возводимых в районах с расчетной температурой наружного воздуха для холодного периода года, соответствующей расчетным параметрам Б, минус 150^оС и ниже, если исключена возможность устройства шлюзов или тамбуров.

Воздушно-тепловые завесы устраиваются также в тамбурах и шлюзах общественных и вспомогательных зданий при проходе через двери 600 и более человек в час, в зданиях любого назначения с кондиционированием воздуха, у наружных дверей помещений со значительными влаговыделениями и при расположении постоянных рабочих мест вблизи наружных дверей.

Для уменьшения потерь тепла с частью струи завесы, уходящей наружу, рекомендуется перед воротами (особенно при односторонних завесах) устраивать открытый тамбур, имеющий только боковые стенки и кровлю. Длина тамбура должна быть не меньше ширины ворот, а ширина тамбура на 1м больше ширина ворот.

У автомобильных и железнодорожных ворот, а также у технологических проемов рекомендуется утраивать боковые двухсторонние завесы, но допускается устройство нижних, боковых, односторонних или верхних завес. Завесы следует устраивать в плоскости ворот, располагая  стояки внутри здания на расстоянии не более 0.1*(Fв)^1/2м (где Fв - площадь проема ворот в м²) от плоскости ворот.

Обозначения на схеме
L1 - длина пера, определяется заказчиком;
L - длина вентилятора (зависит от типоразмера, см. таблицу);
L э - длина эл. нагревателя (зависит от типоразмера, см. таблицу);
В - ширина внутреннего сечения;
Н - высота внутреннего сечения.
Состав компонентов завесы, а именно марка вентилятора, обогревателя для конкретного определенного типоразмера указан в таблице основных технических характеристик.

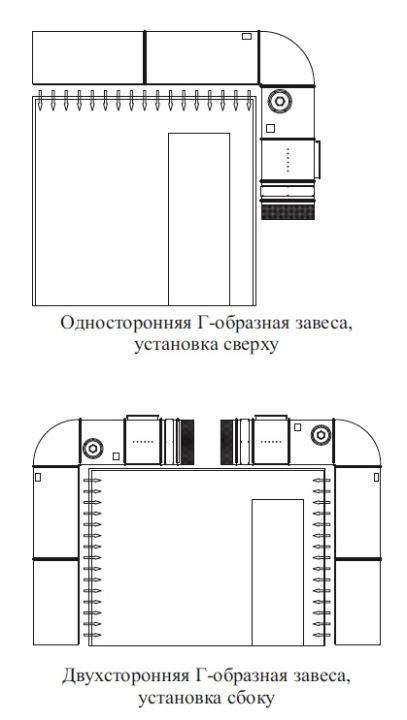

Для сокращения габаритной высоты (длины) завесы с целью установки на ворота с ограниченным верхним (боковым) пространством, завесы могут быть укомплектованы отводом 90° для Г-образной компоновки.
