Гибкие вставки FH

Назначение и область применения гибких вставок

Вставки гибкие предназначены для ограничения переноса вибрации от агрегата вентиляционной системы к воздуховоду, а также для частичной компенсации температурной деформации в трассе воздуховода, и применяются в вентиляционных установках, перемещающих воздух в интервале температур от -40°С до +80°С.Вставки гибкие также служат для обеспечения герметичного гибкого стыка, который выдерживает высокое давление и абразивно-устойчив.

Применяемые материалы

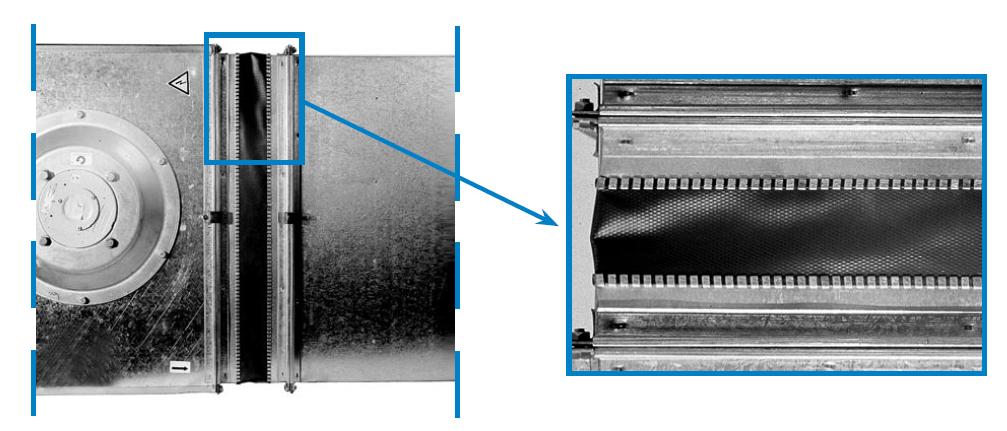

Вставки гибкие представляют собой два фланца, соединенных между собой изолирующим материалом. Фланцы изготавливаются из оцинкованной стали толщиной 1мм и соединены между собой токопроводящим многожильным проводом ПВ-3 диаметром 10мм. В качестве изолирующего материала стандартно используется винил, а в случае специального заказа возможно применение неопрена.

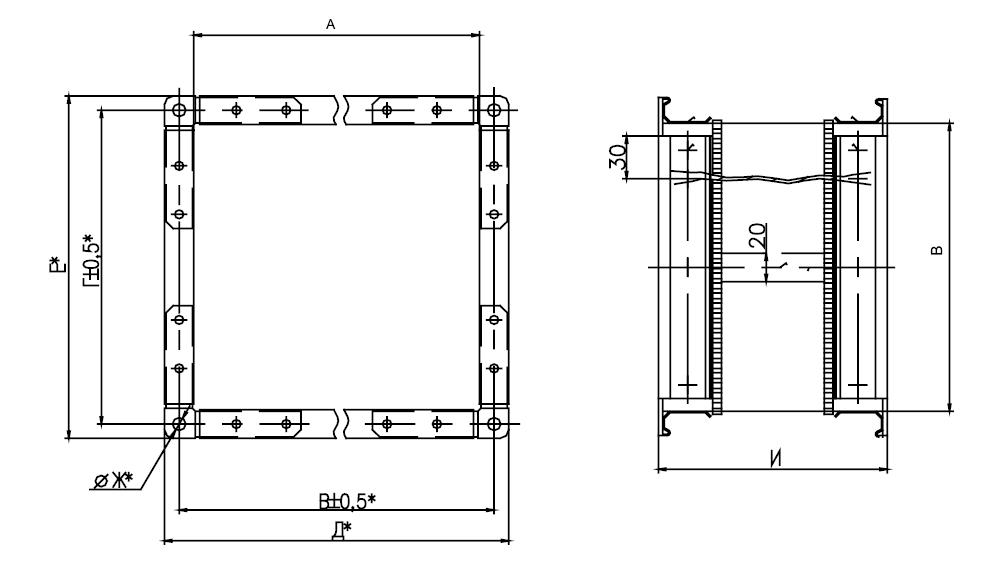

Размеры гибких вставок типа FH

Вставки гибкие типа FH стандартно изготавливаются девяти типоразмеров в зависимости от размеров соединительных фланцев. В случае специального заказа возможно изготовление гибкой вставки любого размера.

Монтаж гибких вставок

Монтаж гибких вставок в системе вентиляции проводится путем крепления торцевых фланцев к ответным фланцам в вентиляционной системе. Крепление осуществляется при помощи оцинкованных болтов и скоб, а также пружинных шайб "гровер", которые обеспечивают токопроводимость соединения. Перед монтажом необходимо наклеить герметизирующий уплотнитель на соединительную поверхность фланцев.

ВНИМАНИЕ

Гибкие вставки типа FH нельзя использовать в качестве несущей конструкции при монтировании их в систему во избежании выхода из строя в следствии чрезмерной механической нагрузки.
