Отвод 90 градусов прямоугольного сечения
Отводы 90 градусов прямоугольного сечения
предназначены для плавного направления системы воздуховодов под углом 90
градусов по горизонтали или вертикали.
Отводы изготавливаются в трех исполнениях Тип 1,
Тип 2, Тип 3. Так же отводы 90 градусов прямоугольного сечения могут
быть изготовлены с дополнительными перемычками из уголка, шпильки,
прутка для увеличения жесткости и с рассекателями потока воздуха
проходящего через отводы.
Материал и толщина материала используемые для
изготовления:
-
сталь рулонная оцинкованная от 0,55 до 1,2 мм.
-
сталь рулонная нержавеющая от 0,5 до 1,2 мм.
-
сталь листовая нержавеющая от 1,4 до 2,0 мм.
Исполнение:
-
Тип 1
-
Тип 2
-
Тип 3
Тип соединения:
-
на фланцах из шины и уголка
-
на фланцах из сварного уголка
-
без фланцев на реечном соединении
Материал для фланцев:
-
шина №20 + уголок 20(65); 20(95)
-
шина №30 + уголок 30 (105)
-
сварной уголок 25х25х4; 32х32х4; 40х40х4; 50х50х5
Воздуховоды
- воздуховоды прямоугольного сечения из оцинкованной стали
- воздуховоды прямоугольного сечения из нержавеющей стали
- врезка прямоугольного сечения
- отвод 30 градусов
- отвод 45 градусов
- тройники
- утка
- переход с прямоугольного сечения на круглое сечение
- переход с прямоугольного сечения на прямоугольное сечение
- крестовины
- дроссель клапан
- заглушка
Отвод 200х200-50х50-150 - 344 руб. по состоянию на февраль 2014 года (справочная информация)
Технические характеристики
Показать
| Наименование | Ширина, мм | Высота, мм | Цена, руб. |
|---|---|---|---|
| Отвод_90_100х150 | 100 | 150 | под расчет |
| Отвод_90_100х200 | 100 | 200 | под расчет |
| Отвод_90_100х250 | 100 | 250 | под расчет |
| Отвод_90_150х150 | 150 | 150 | под расчет |
| Отвод_90_150х200 | 150 | 200 | под расчет |
| Отвод_90_150х250 | 150 | 250 | под расчет |
| Отвод_90_200х200 | 200 | 200 | под расчет |
| Отвод_90_200х250 | 200 | 250 | под расчет |
| Отвод_90_200х300 | 200 | 300 | под расчет |
| Отвод_90_200х400 | 200 | 400 | под расчет |
| Отвод_90_200х500 | 200 | 500 | под расчет |
| Отвод_90_250х250 | 250 | 250 | под расчет |
| Отвод_90_250х300 | 250 | 300 | под расчет |
| Отвод_90_250х400 | 250 | 400 | под расчет |
| Отвод_90_250х500 | 250 | 500 | под расчет |
| Отвод_90_250х600 | 250 | 600 | под расчет |
| Отвод_90_250х800 | 250 | 800 | под расчет |
| Отвод_90_300х300 | 300 | 300 | под расчет |
| Отвод_90_300х400 | 300 | 400 | под расчет |
| Отвод_90_300х500 | 300 | 500 | под расчет |
| Отвод_90_300х600 | 300 | 600 | под расчет |
| Отвод_90_300х800 | 300 | 800 | под расчет |
| Отвод_90_300х1000 | 300 | 1000 | под расчет |
| Отвод_90_400х400 | 400 | 400 | под расчет |
| Отвод_90_400х500 | 400 | 500 | под расчет |
| Отвод_90_400х600 | 400 | 600 | под расчет |
| Отвод_90_400х800 | 400 | 800 | под расчет |
| Отвод_90_400х1000 | 400 | 1000 | под расчет |
| Отвод_90_400х1200 | 400 | 1200 | под расчет |
| Отвод_90_500х500 | 500 | 500 | под расчет |
| Отвод_90_500х600 | 500 | 600 | под расчет |
| Отвод_90_500х800 | 500 | 800 | под расчет |
| Отвод_90_500х1000 | 500 | 1000 | под расчет |
| Отвод_90_500х1200 | 500 | 1200 | под расчет |
| Отвод_90_500х1600 | 500 | 1600 | под расчет |
| Отвод_90_500х2000 | 500 | 2000 | под расчет |
| Отвод_90_600х600 | 600 | 600 | под расчет |
| Отвод_90_600х800 | 600 | 800 | под расчет |
| Отвод_90_600х1000 | 600 | 1000 | под расчет |
| Отвод_90_600х1200 | 600 | 1200 | под расчет |
| Отвод_90_600х1600 | 600 | 1600 | под расчет |
| Отвод_90_600х2000 | 600 | 2000 | под расчет |
| Отвод_90_800х800 | 800 | 800 | под расчет |
| Отвод_90_800х1000 | 800 | 1000 | под расчет |
| Отвод_90_800х1200 | 800 | 1200 | под расчет |
| Отвод_90_800х1600 | 800 | 1600 | под расчет |
| Отвод_90_800х2000 | 800 | 2000 | под расчет |
| Отвод_90_1000х1000 | 1000 | 1000 | под расчет |
| Отвод_90_1000х1200 | 1000 | 1200 | под расчет |
| Отвод_90_1000х1600 | 1000 | 1600 | под расчет |
| Отвод_90_1000х2000 | 1000 | 2000 | под расчет |
| Отвод_90_1200х1200 | 1200 | 1200 | под расчет |
| Отвод_90_1200х1600 | 1200 | 1600 | под расчет |
| Отвод_90_1200х2000 | 1200 | 2000 | под расчет |
| Отвод_90_1600х1600 | 1600 | 1600 | под расчет |
| Отвод_90_1600х2000 | 1600 | 2000 | под расчет |

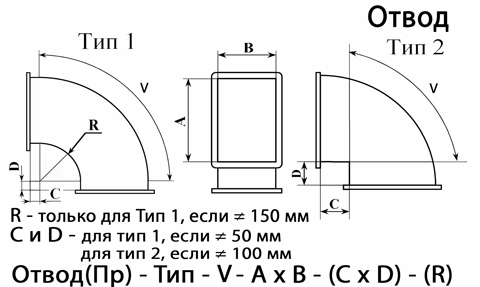

Схема. Отвод 90 градусов прямоугольного сечения. Тип 1, тип 2.

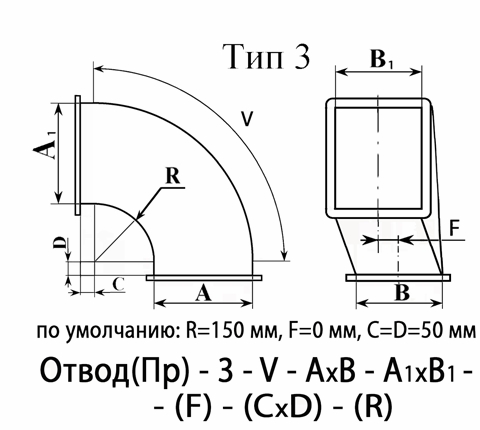

Схема. Отвод 90 градусов прямоугольного сечения. Тип 3.

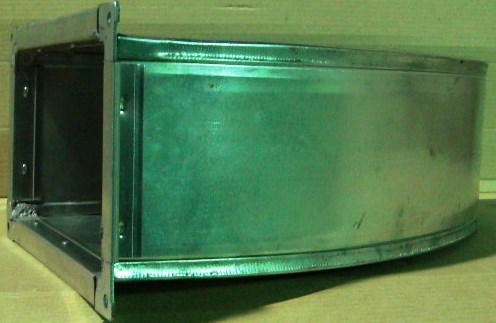

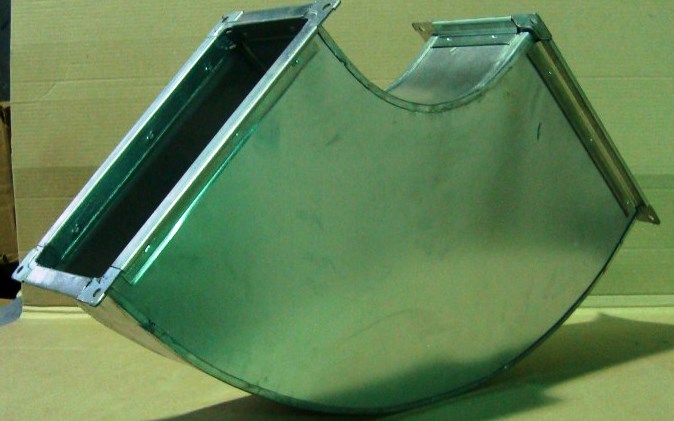

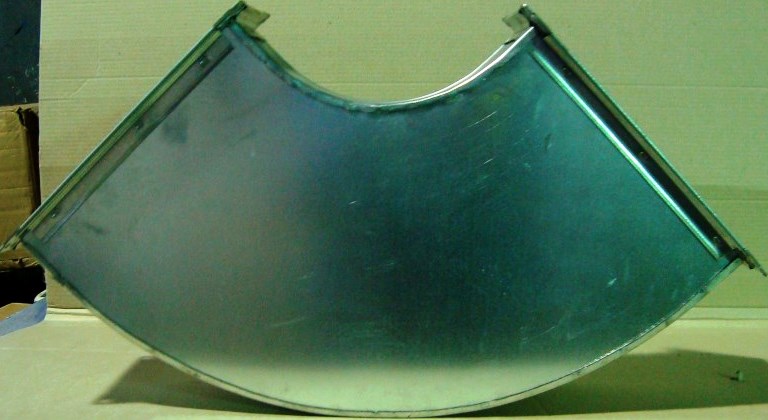

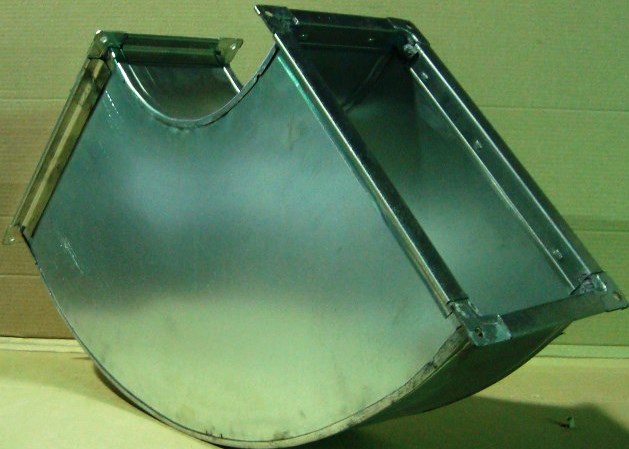

Отвод 90 градусов прямоугольного сечения
Отвод 90 градусов прямоугольного сечения
Отвод 90 градусов прямоугольного сечения
Отвод 90 градусов прямоугольного сечения
Отвод 90 градусов прямоугольного сечения
Отвод 90 градусов прямоугольного сечения
Отвод 90 градусов прямоугольного сечения
Отвод 90 градусов прямоугольного сечения
Страна происхождения: Россия
Цена: под расчет
